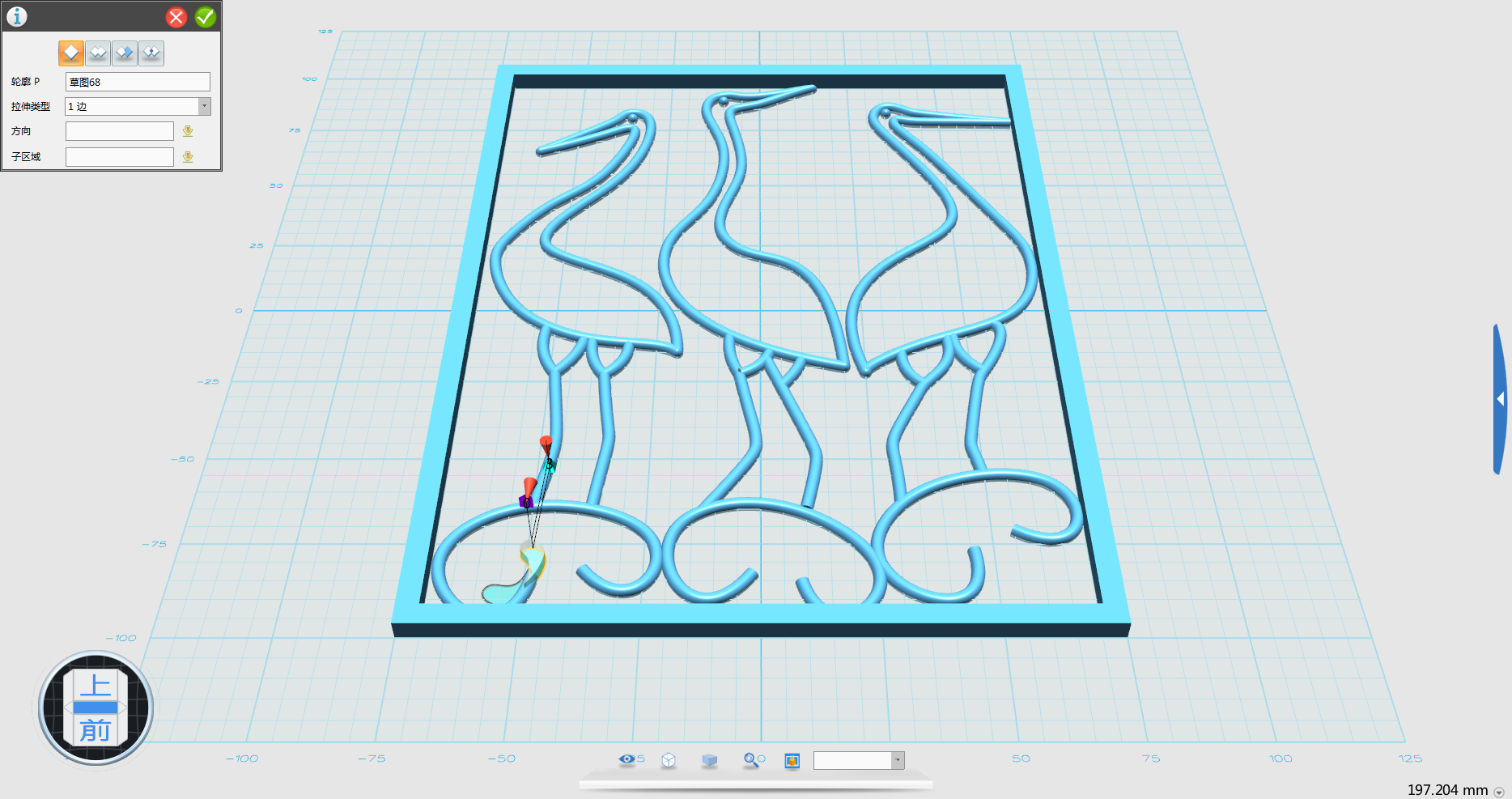

Step36. 在特征造型中點擊【拉伸】，將封閉面拉伸，高度3，點擊正上方確定。

Step37. 在特征造型中點擊【拉伸】，將封閉面拉伸，高度3，點擊正上方確定。

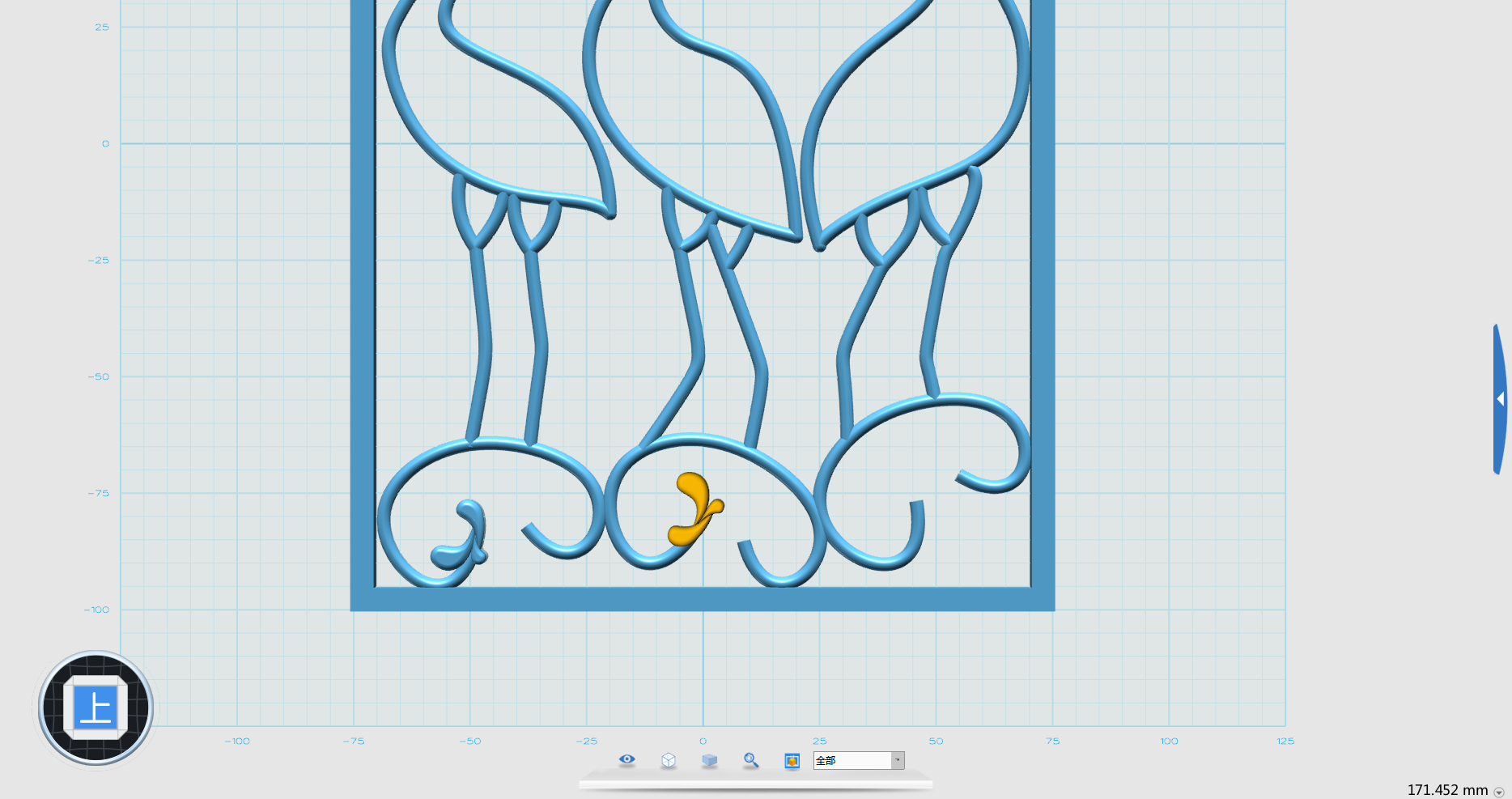

Step38. 在特征造型點擊【圓角】工具，為圖中所示部件修半徑為1.4的圓角。

Step39. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step40. 在特征造型中點擊【拉伸】，將封閉面拉伸，高度4，點擊正上方確定。

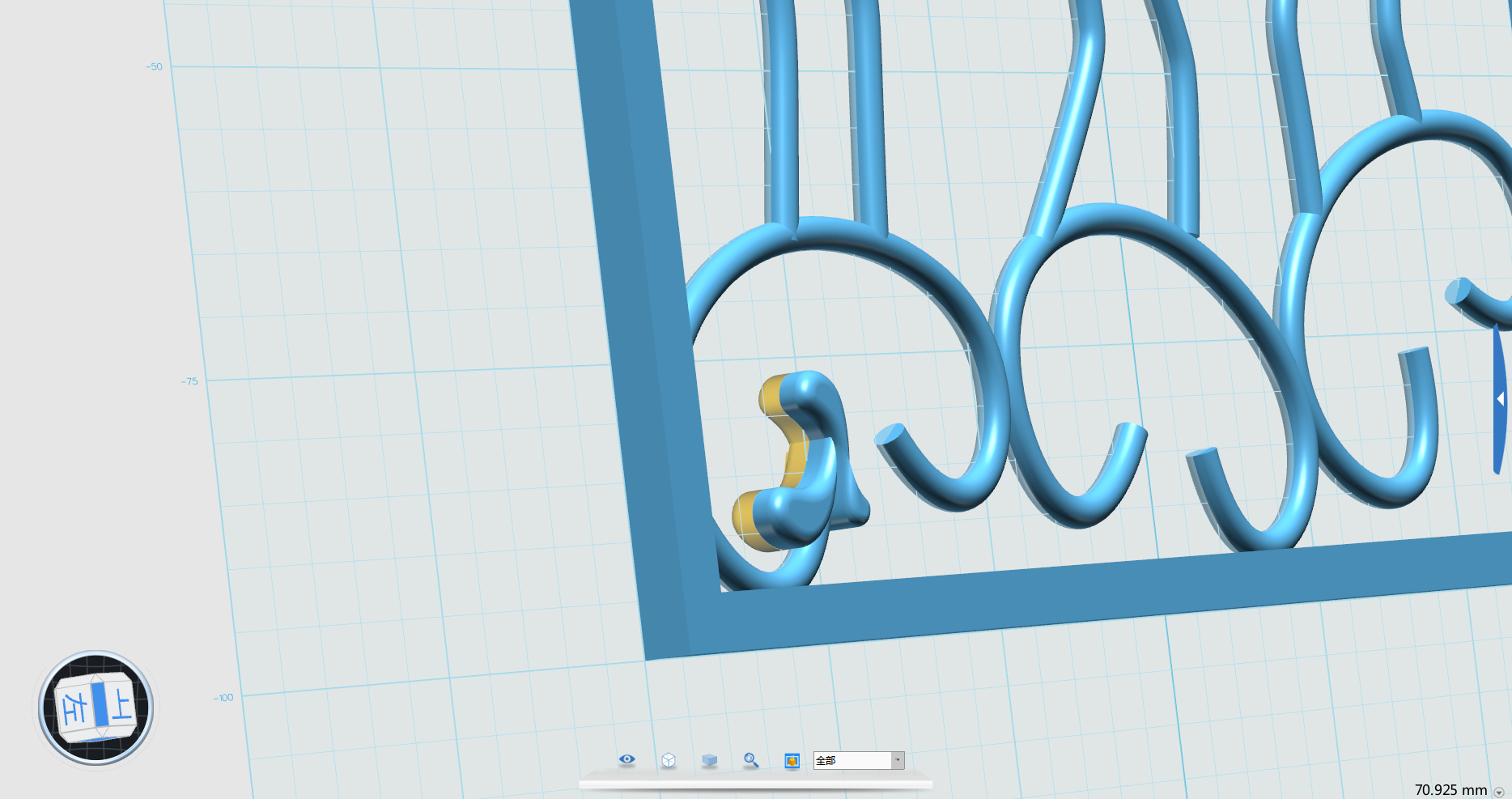

Step41. 在特征造型點擊【圓角】工具，為圖中所示部件修半徑為1的圓角。

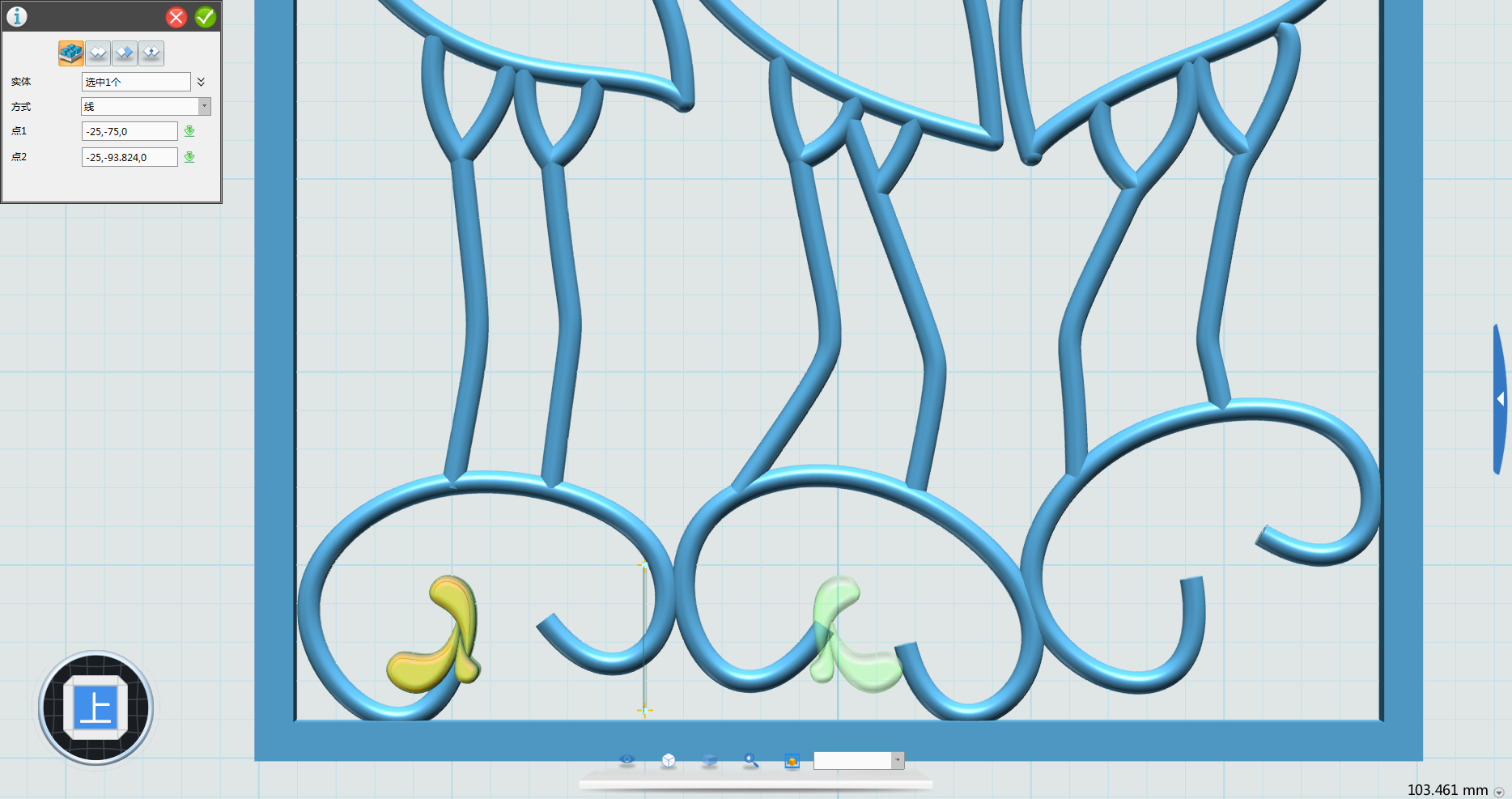

Step42. 在基本編輯點擊【移動】將部件移動到圖中指定位置。

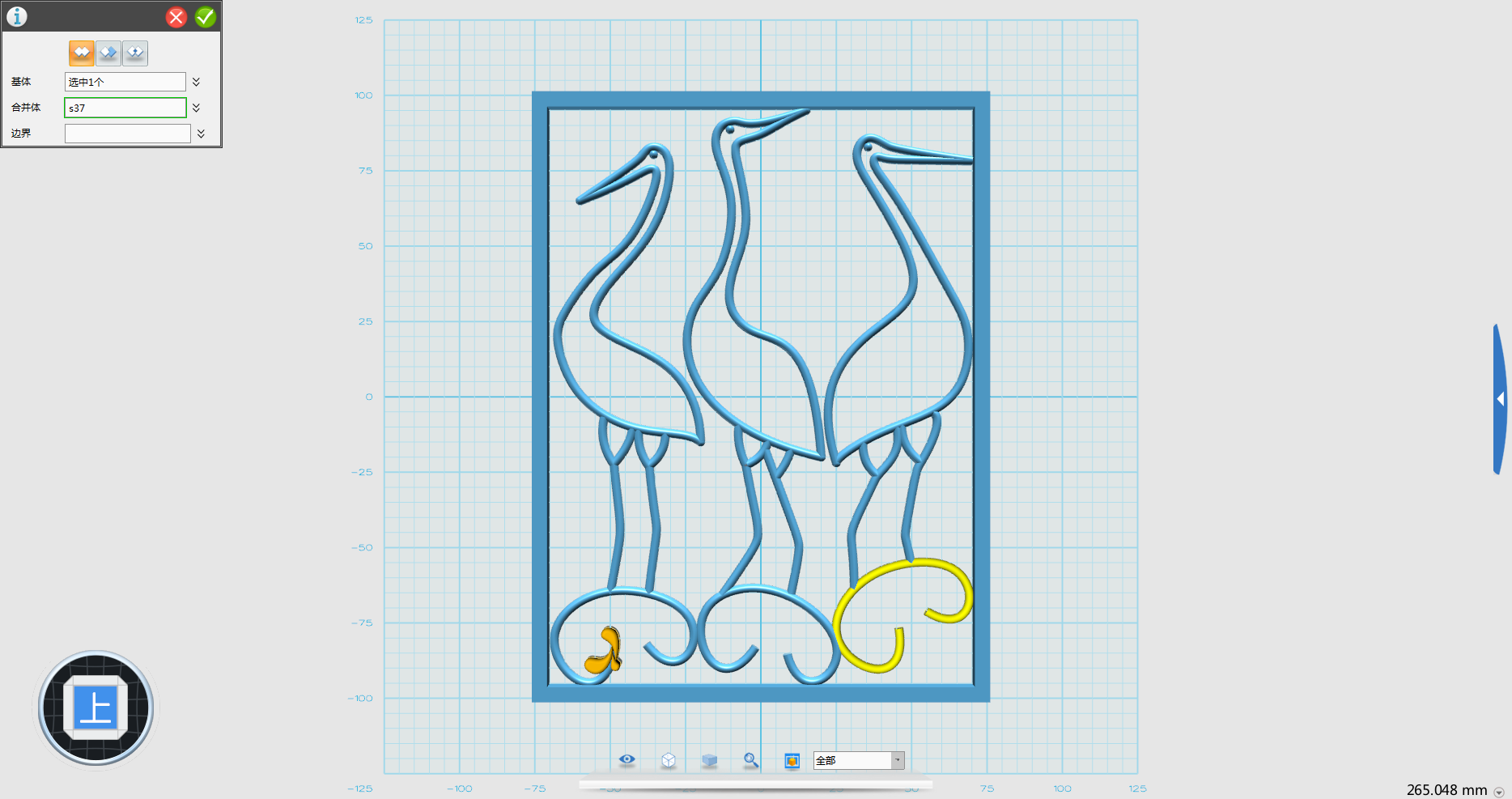

Step43. 在基本編輯中點擊【鏡像】，進行鏡像，點擊正上方確定。

Step44. 點擊【組合編輯】,將部件合并。

Step45. 在基本編輯中點擊【鏡像】，進行鏡像，點擊確定。

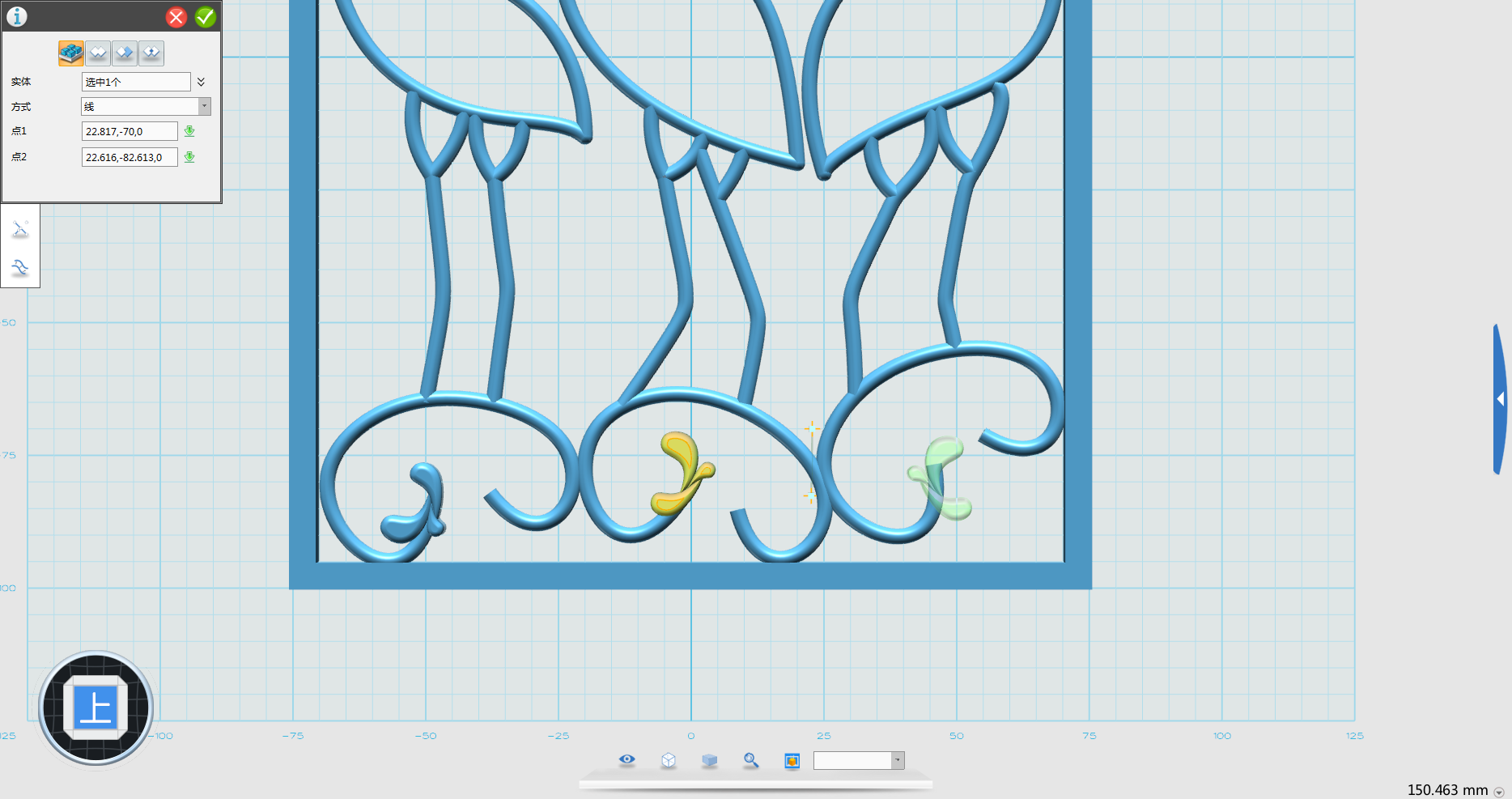

Step46. 在基本編輯點擊【移動】將部件移動到圖中指定位置。

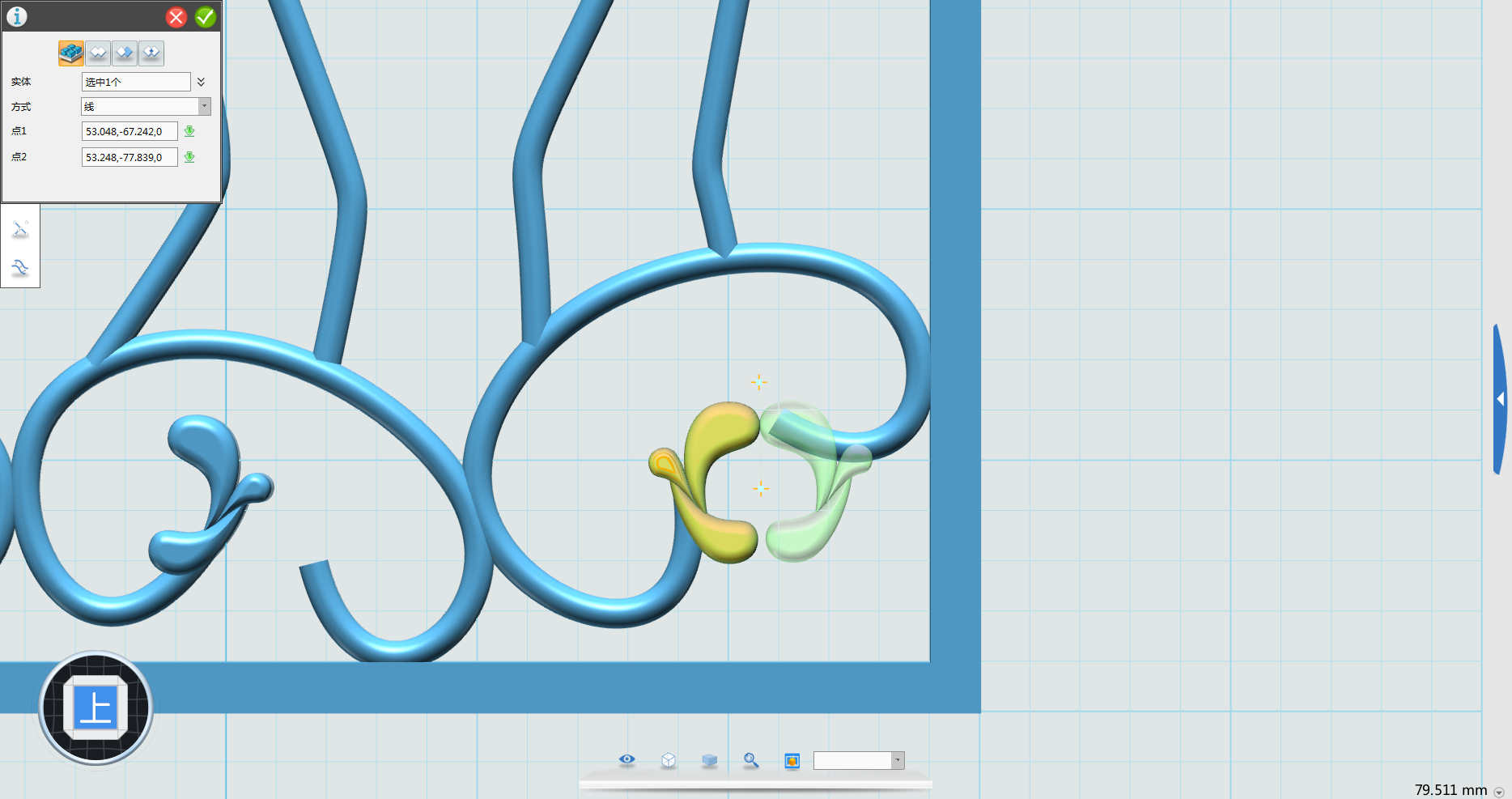

Step47. 在基本編輯中點擊【鏡像】，進行鏡像，點擊確定。

Step48. 在基本編輯點擊【移動】將部件移動到圖中指定位置。

Step49. 在基本編輯中點擊【鏡像】，進行鏡像，點擊確定。

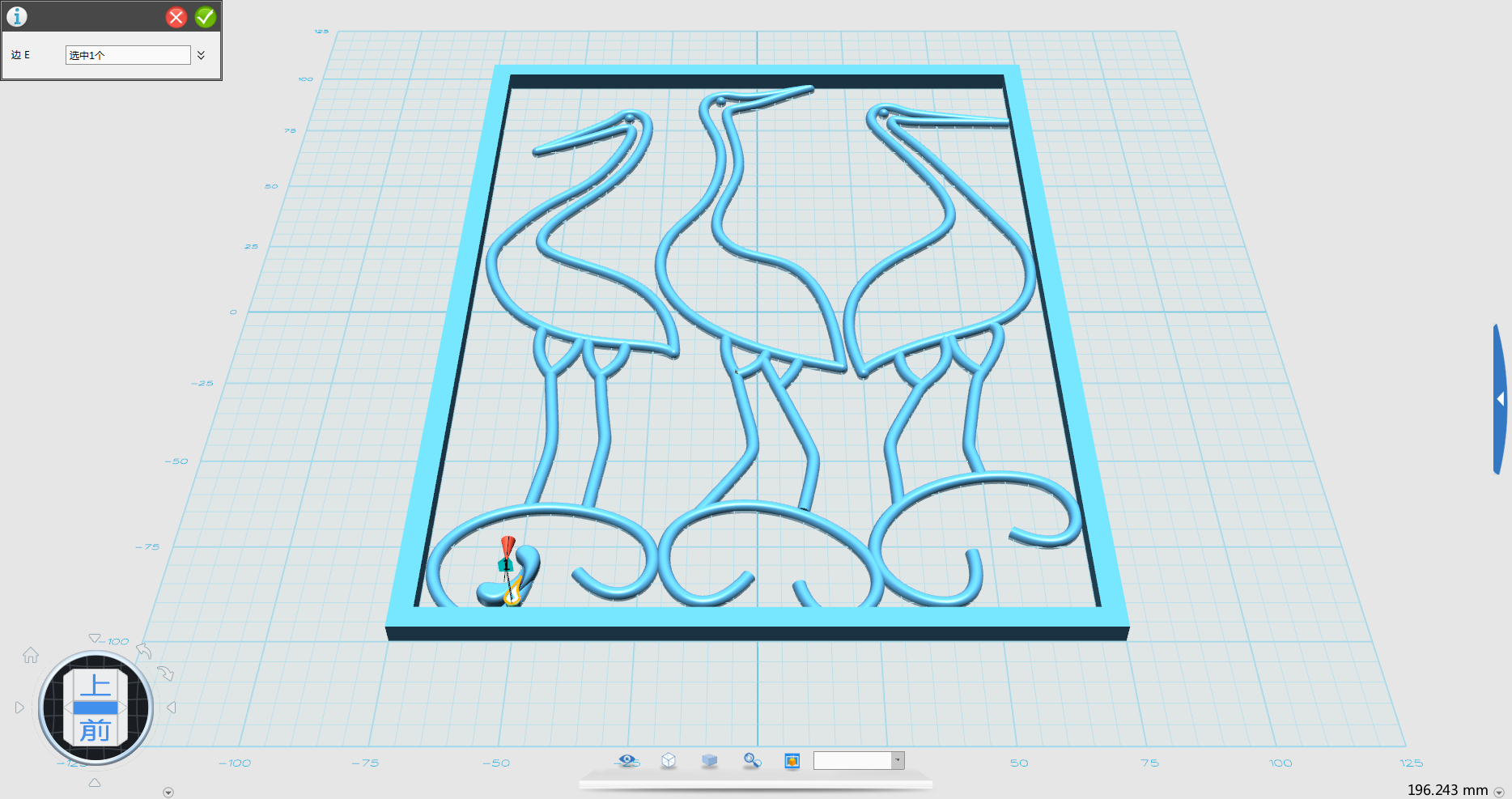

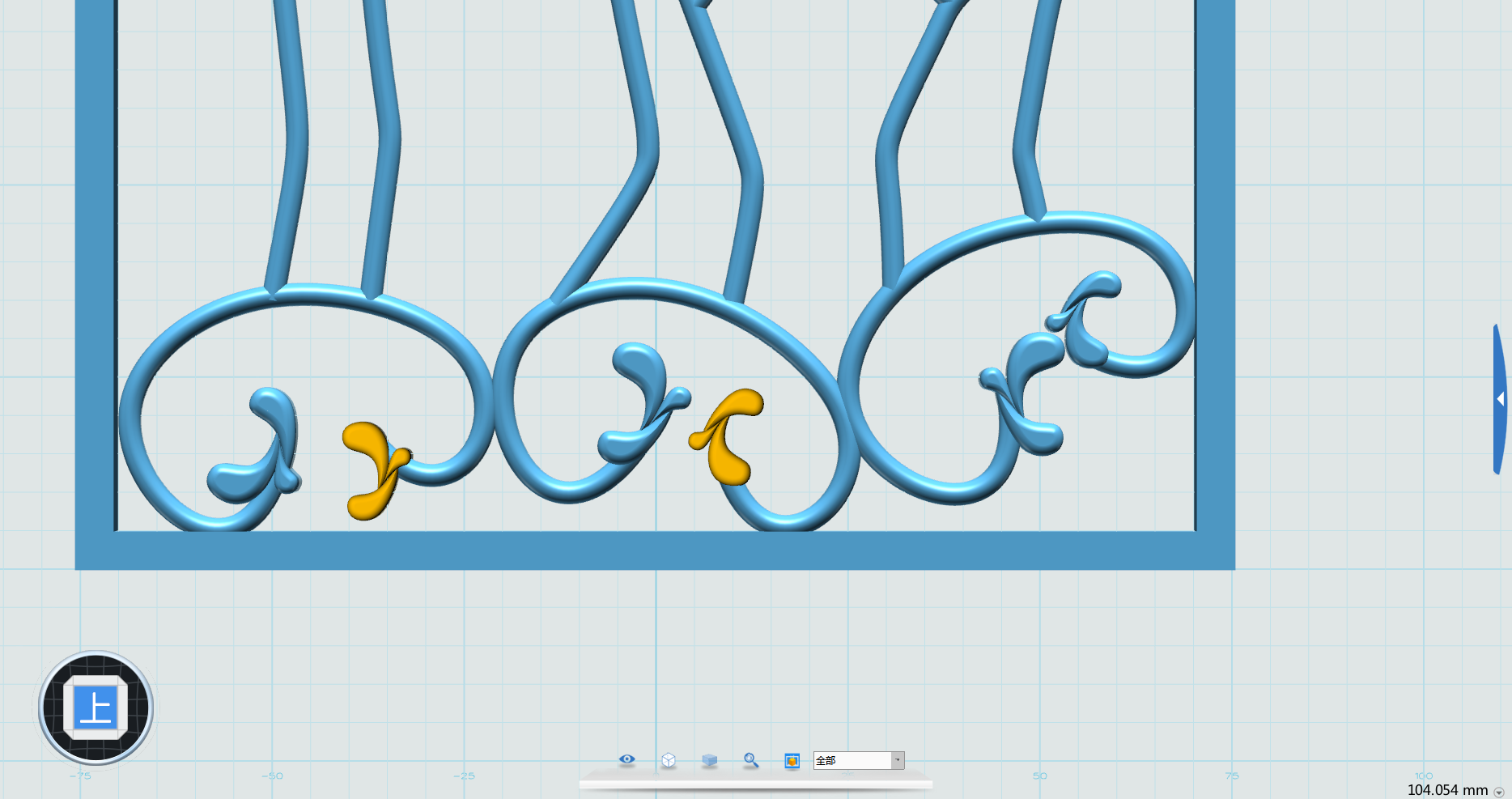

Step50. 在基本編輯中點擊【縮放】，縮小為0.8倍，點擊確定。在基本編輯點擊【移動】將部件移

動到圖中指定位置。

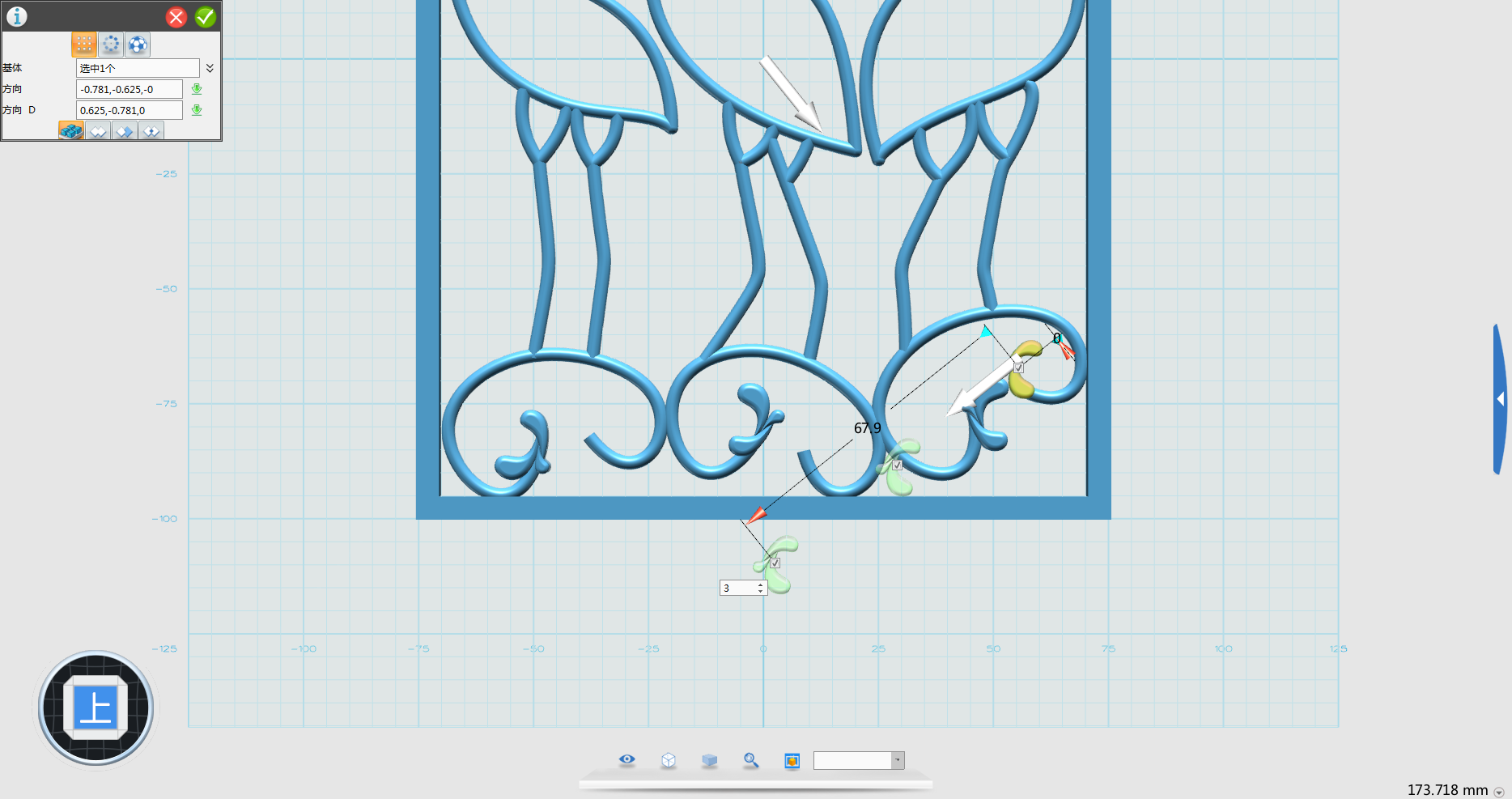

Step51. 在基本編輯中點擊【陣列】工具，個數為3。

Step52. 在基本編輯點擊【移動】將部件移動到圖中指定位置。

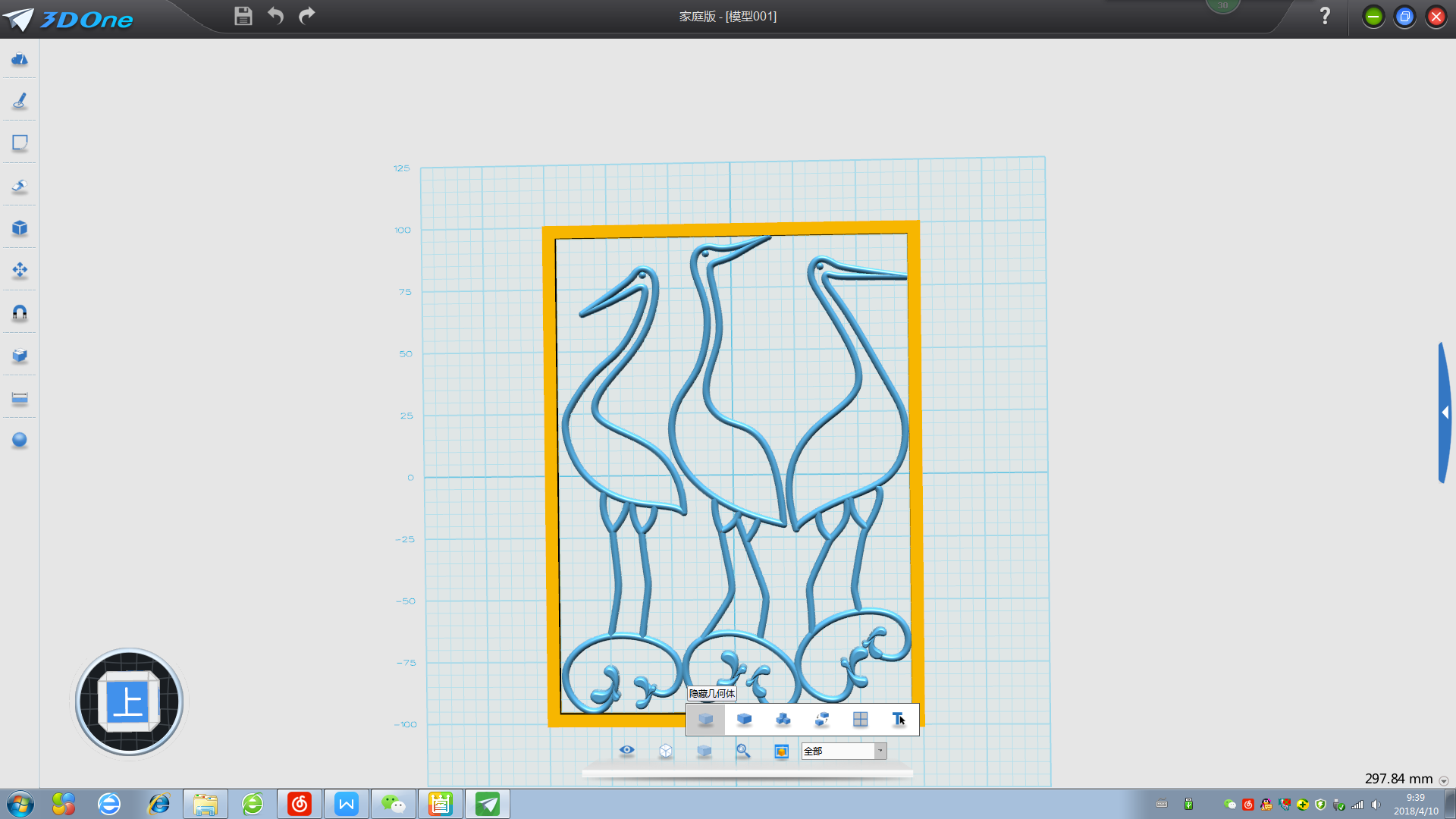

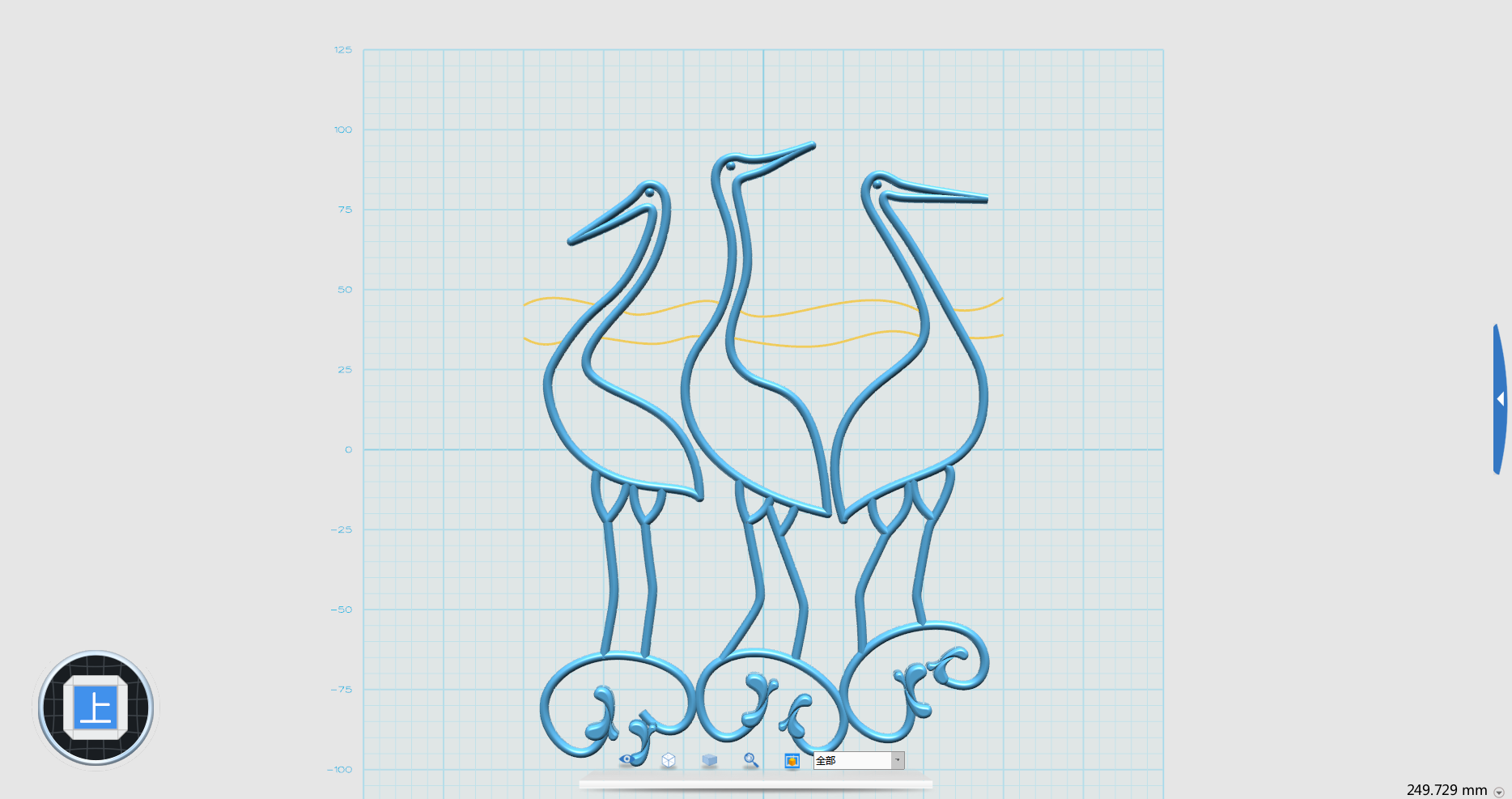

Step53. 點擊正下方【隱藏幾何體】工具，將方框隱藏。

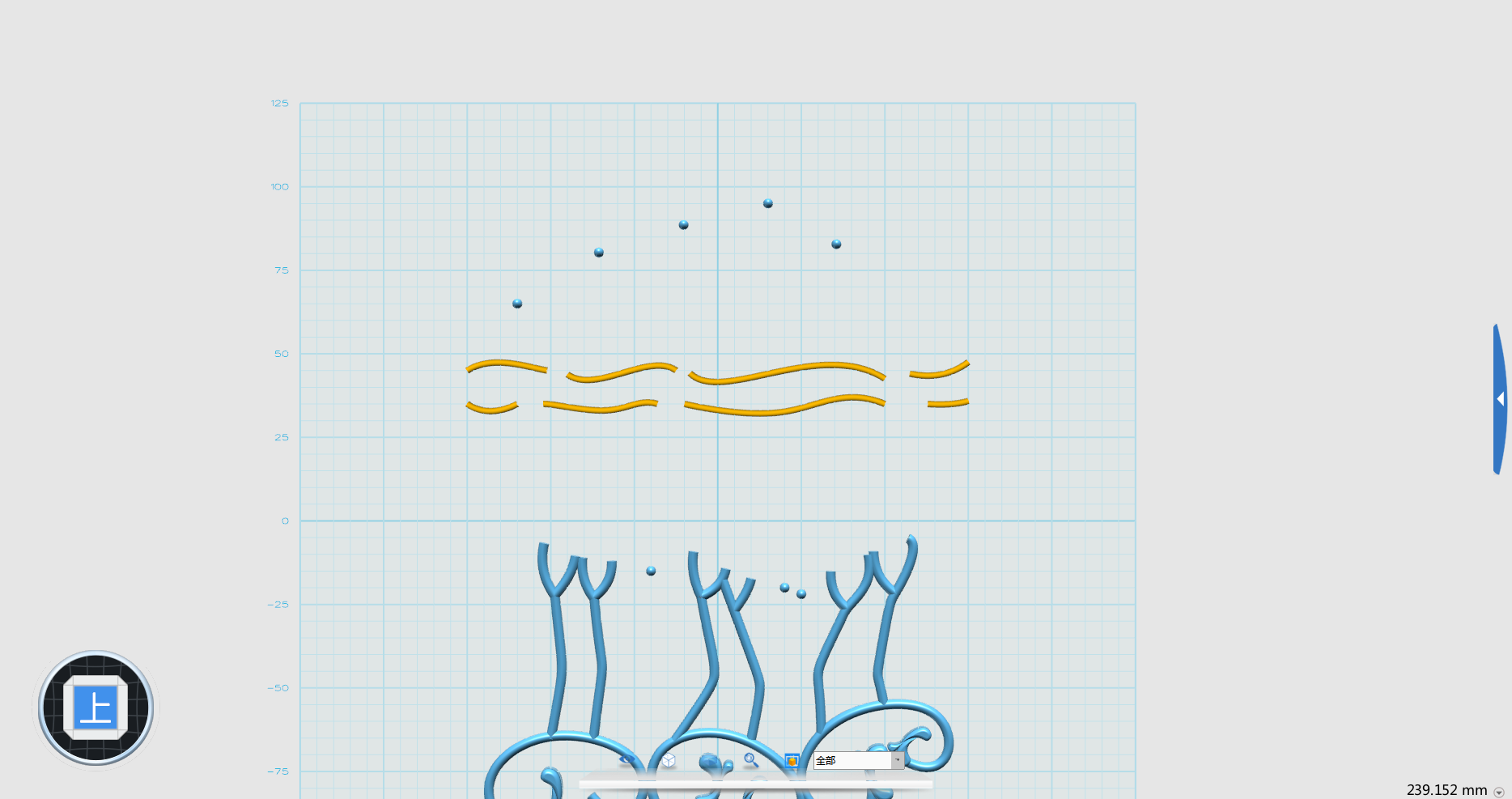

Step54. 在草圖繪制中點擊【通過點繪制曲線】，分別畫出如圖8條曲線，點擊確定。

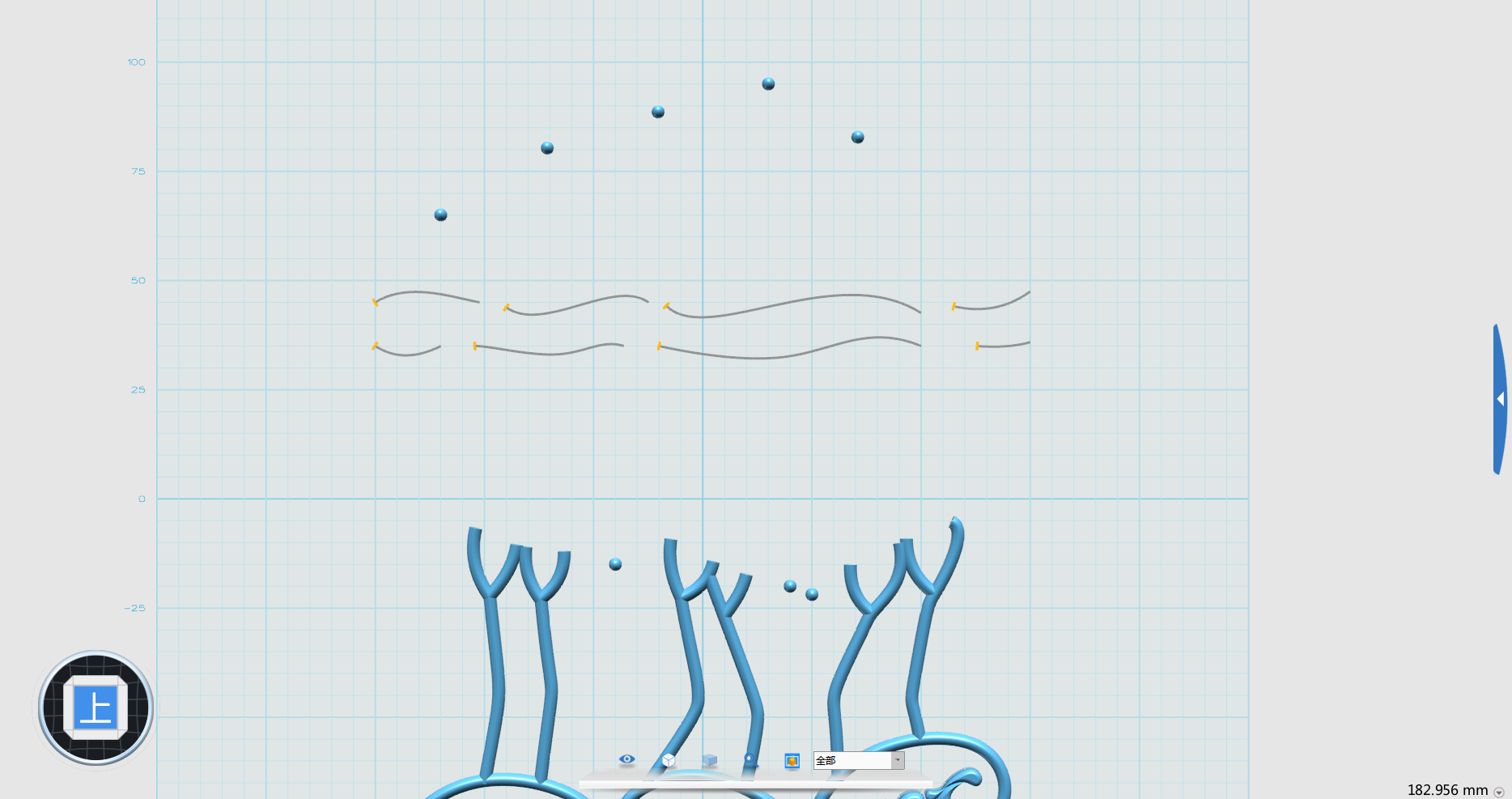

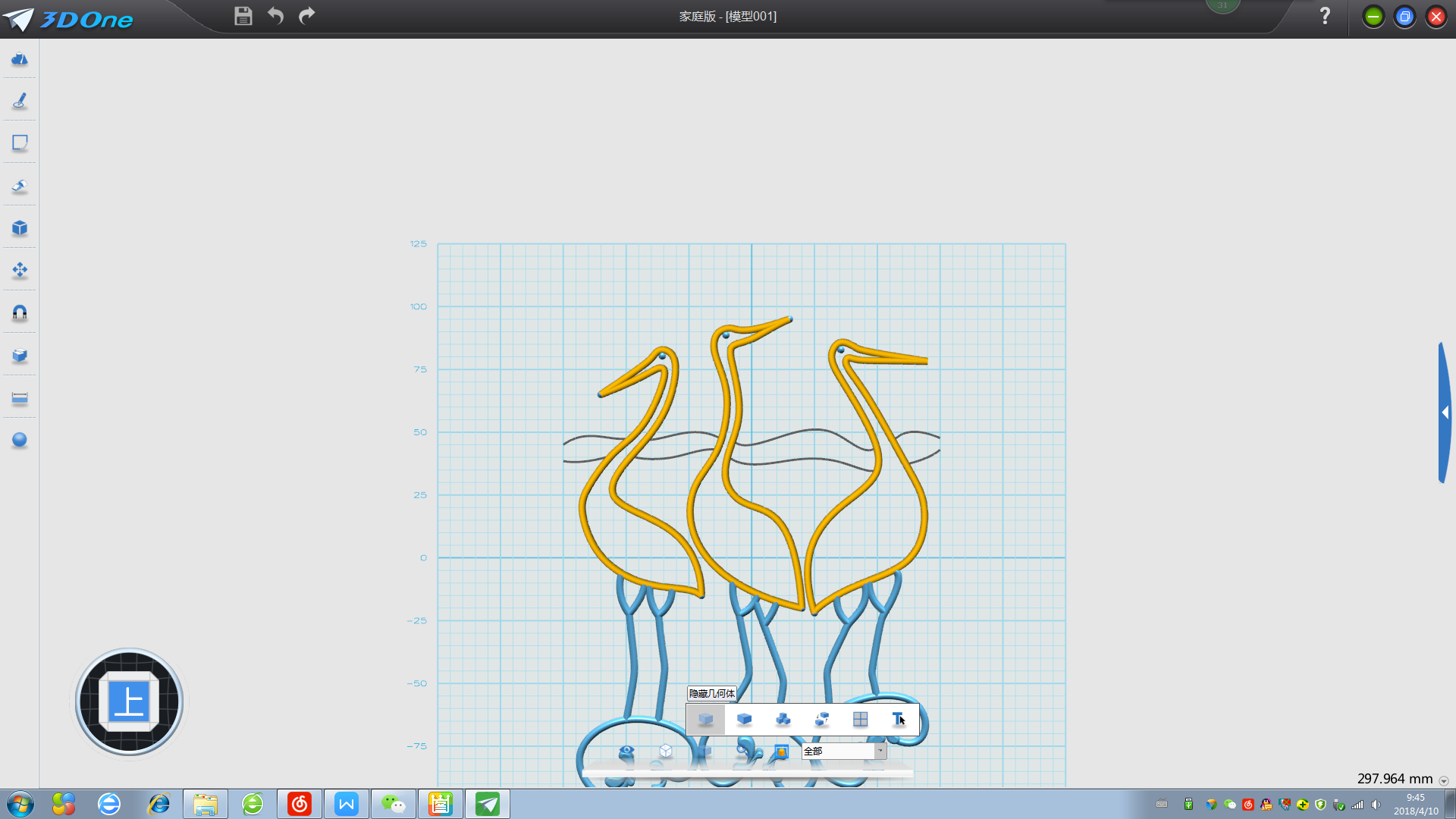

Step55. 點擊正下方【隱藏幾何體】工具，將鶴身隱藏。

Step56. 在草圖繪制點擊【圓形】工具，在曲線端點分別做8個半徑為1的圓形。

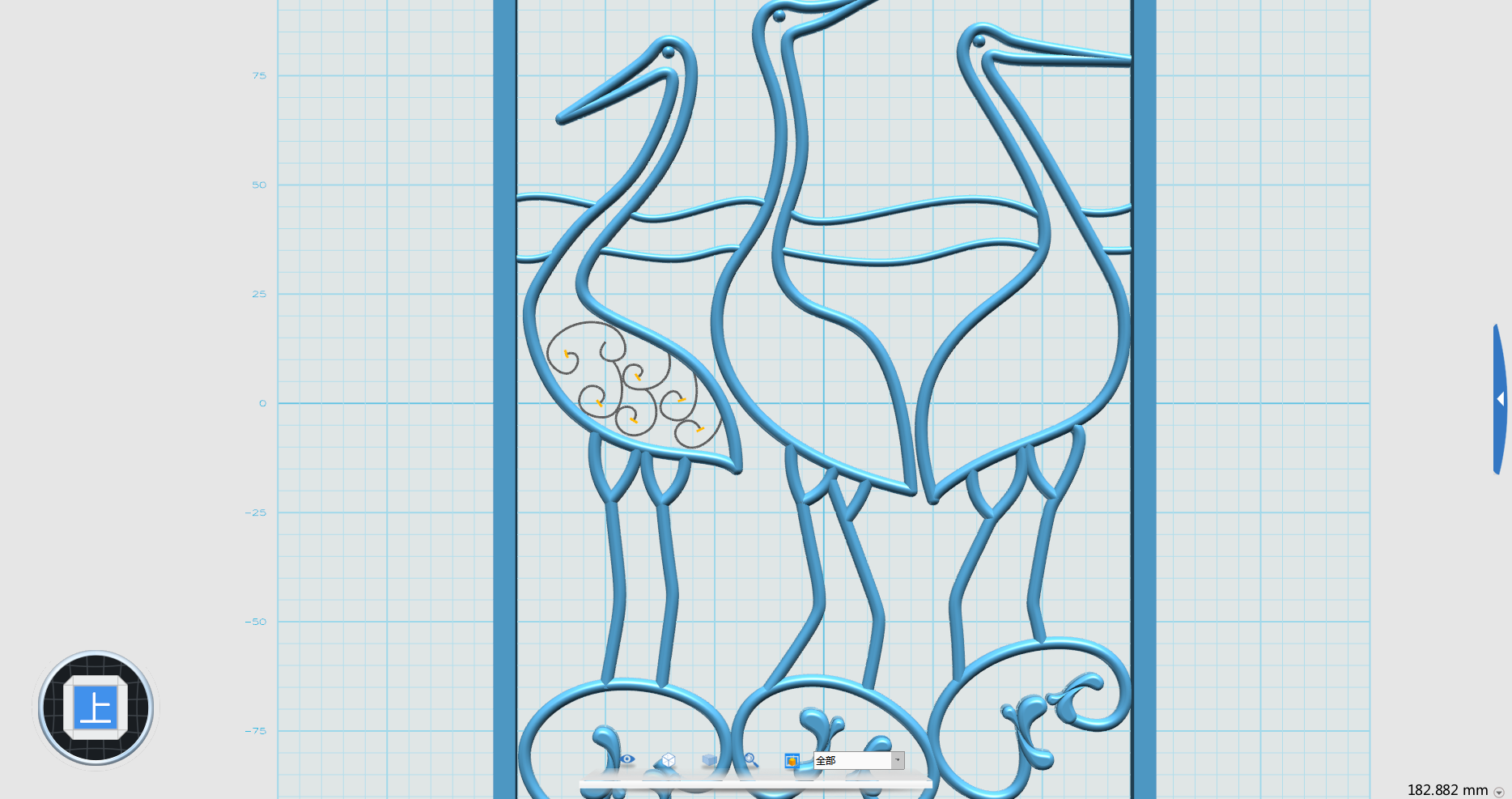

Step57. 在特征造型點擊【掃掠】將曲線分別進行掃掠。

Step58. 點擊正下方【顯示全部】工具，點擊確定。

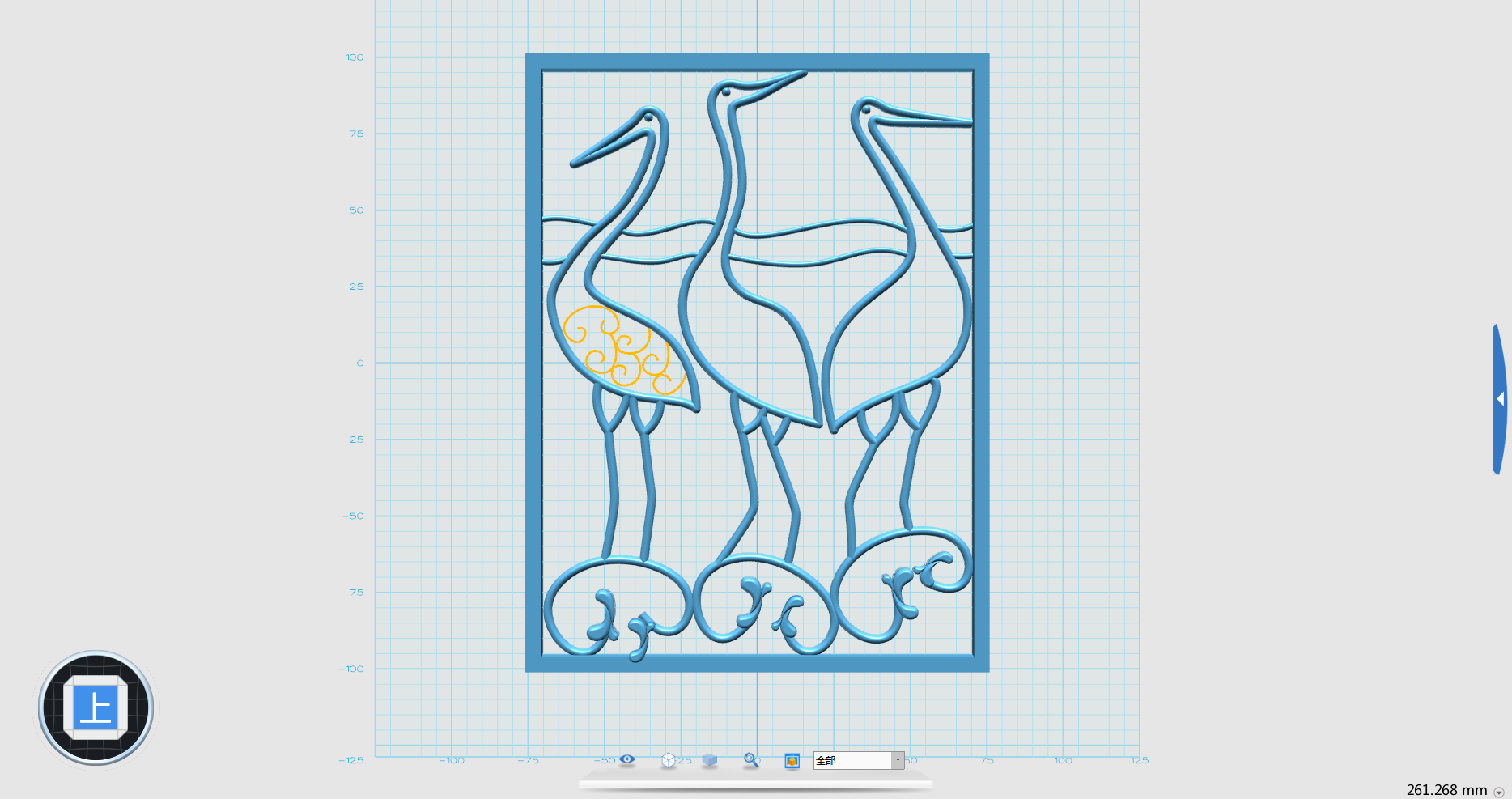

Step59. 在草圖繪制中點擊【通過點繪制曲線】，分別畫出如圖6條曲線，點擊確定。

Step60. 在草圖繪制點擊【圓形】工具，在曲線端點分別做6個半徑為1的圓形。

Step61. 在特征造型點擊【掃掠】將曲線分別進行掃掠。

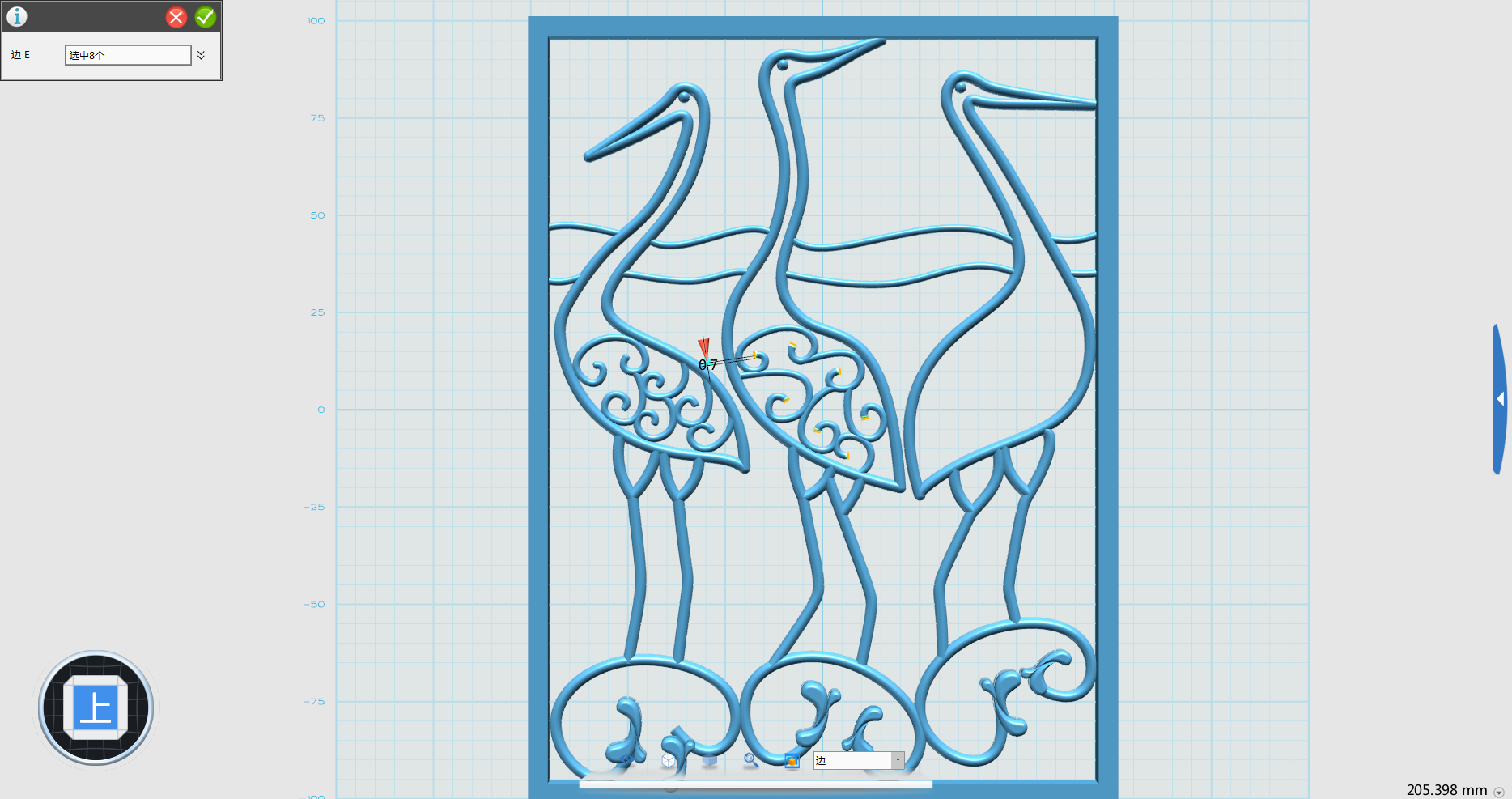

Step62. 在特征造型點擊【圓角】工具，為圖中所示部件修半徑為0.7的圓角。

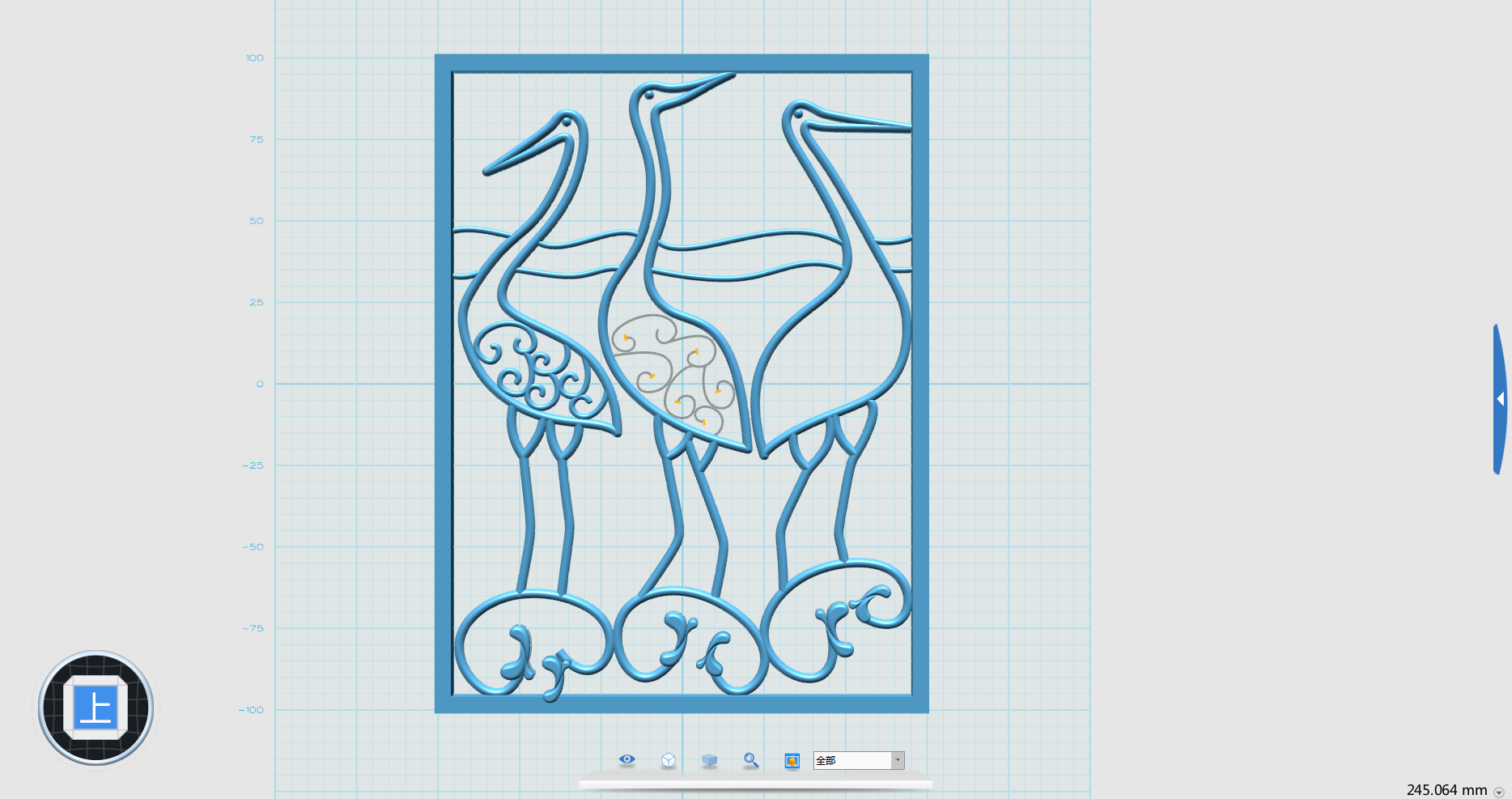

Step63. 在草圖繪制中點擊【通過點繪制曲線】，分別畫出如圖6條曲線，點擊確定。

Step64. 在草圖繪制點擊【圓形】工具，在曲線端點分別做6個半徑為1的圓形。

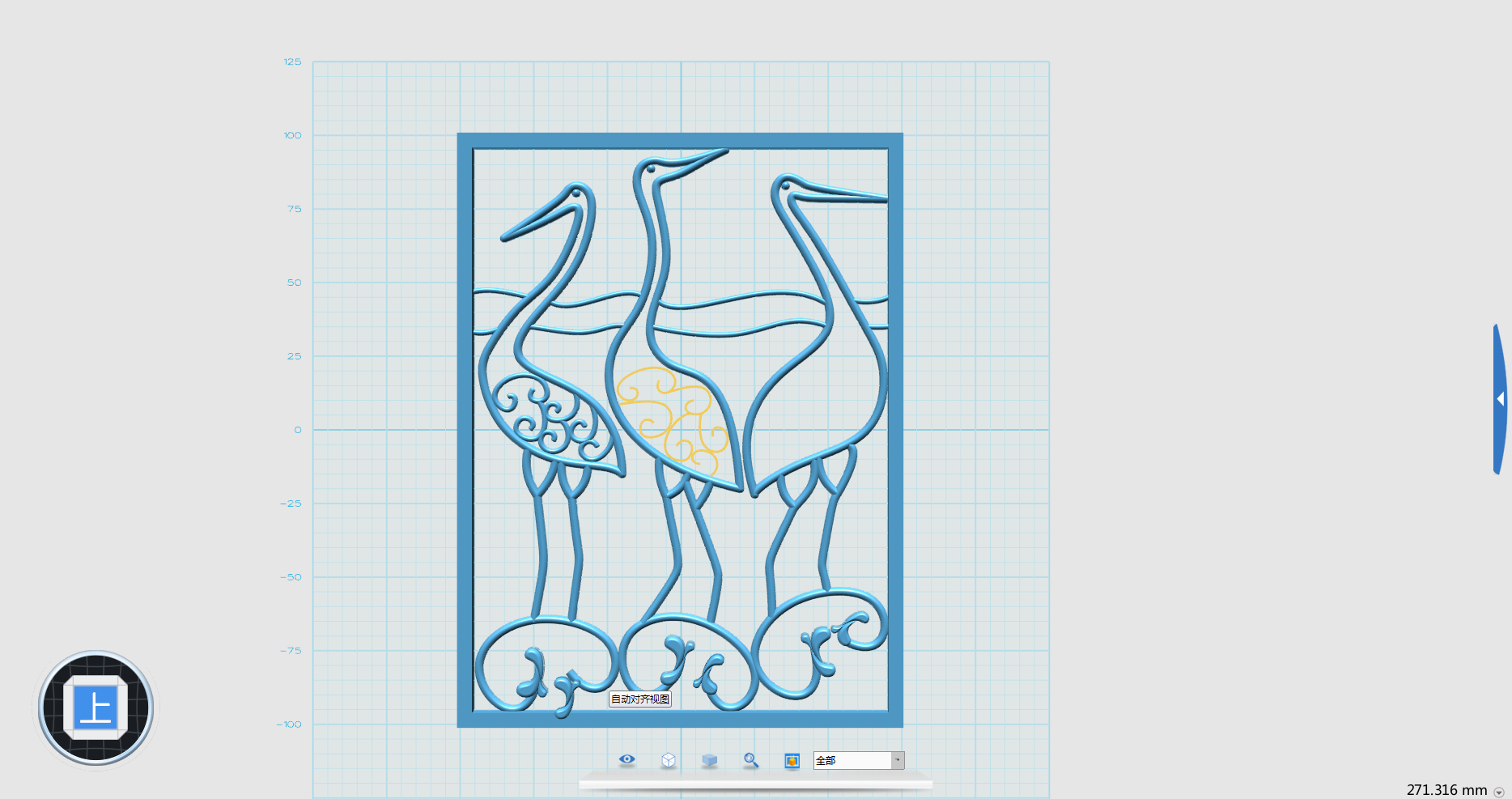

Step65. 在特征造型點擊【掃掠】將曲線分別進行掃掠。

Step66. 在特征造型點擊【圓角】工具，為圖中所示部件修半徑為0.7的圓角。

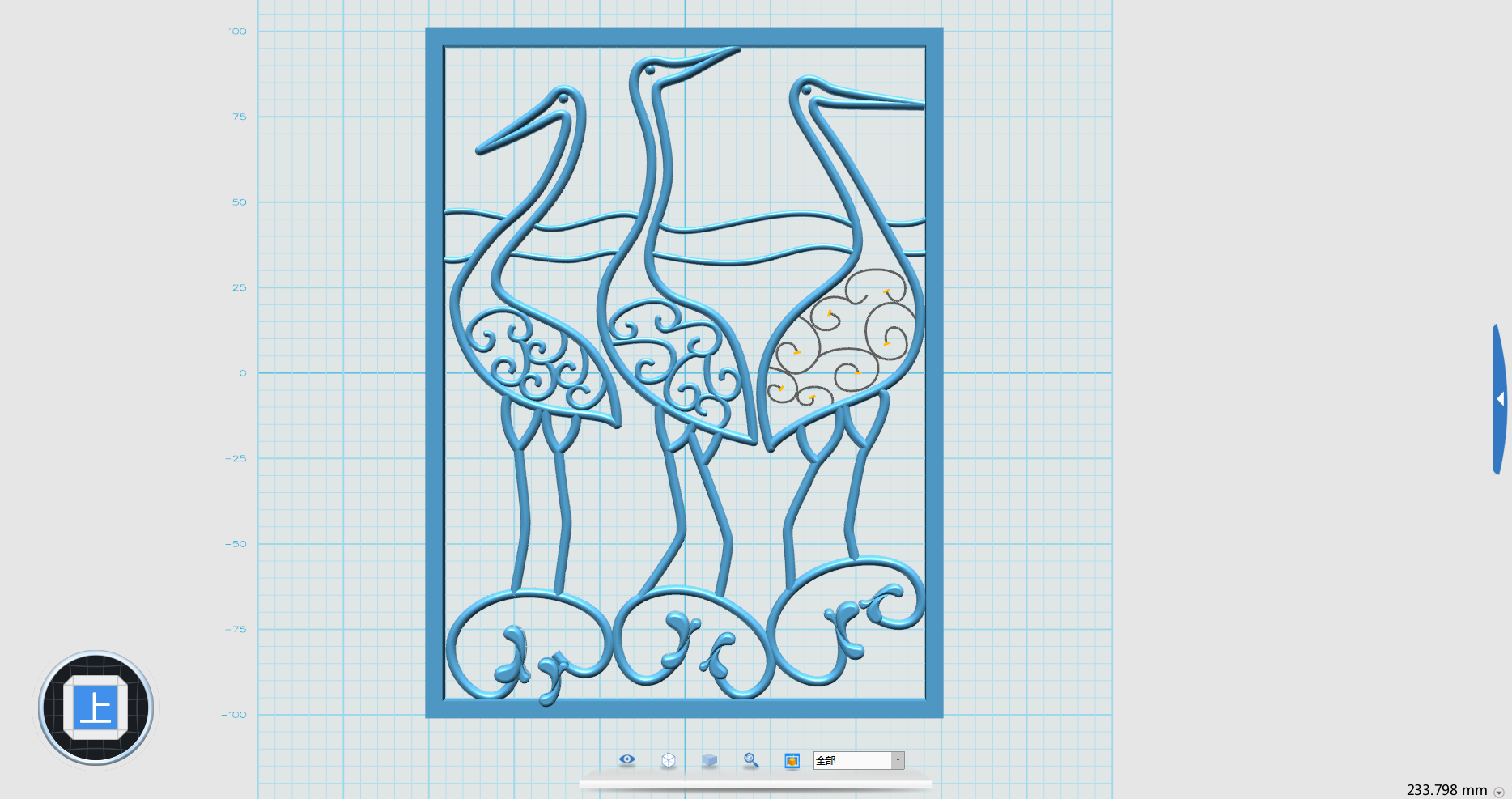

Step67. 在草圖繪制中點擊【通過點繪制曲線】，分別畫出如圖7條曲線，點擊確定。

Step68. 在草圖繪制點擊【圓形】工具，在曲線端點分別做7個半徑為1的圓形。

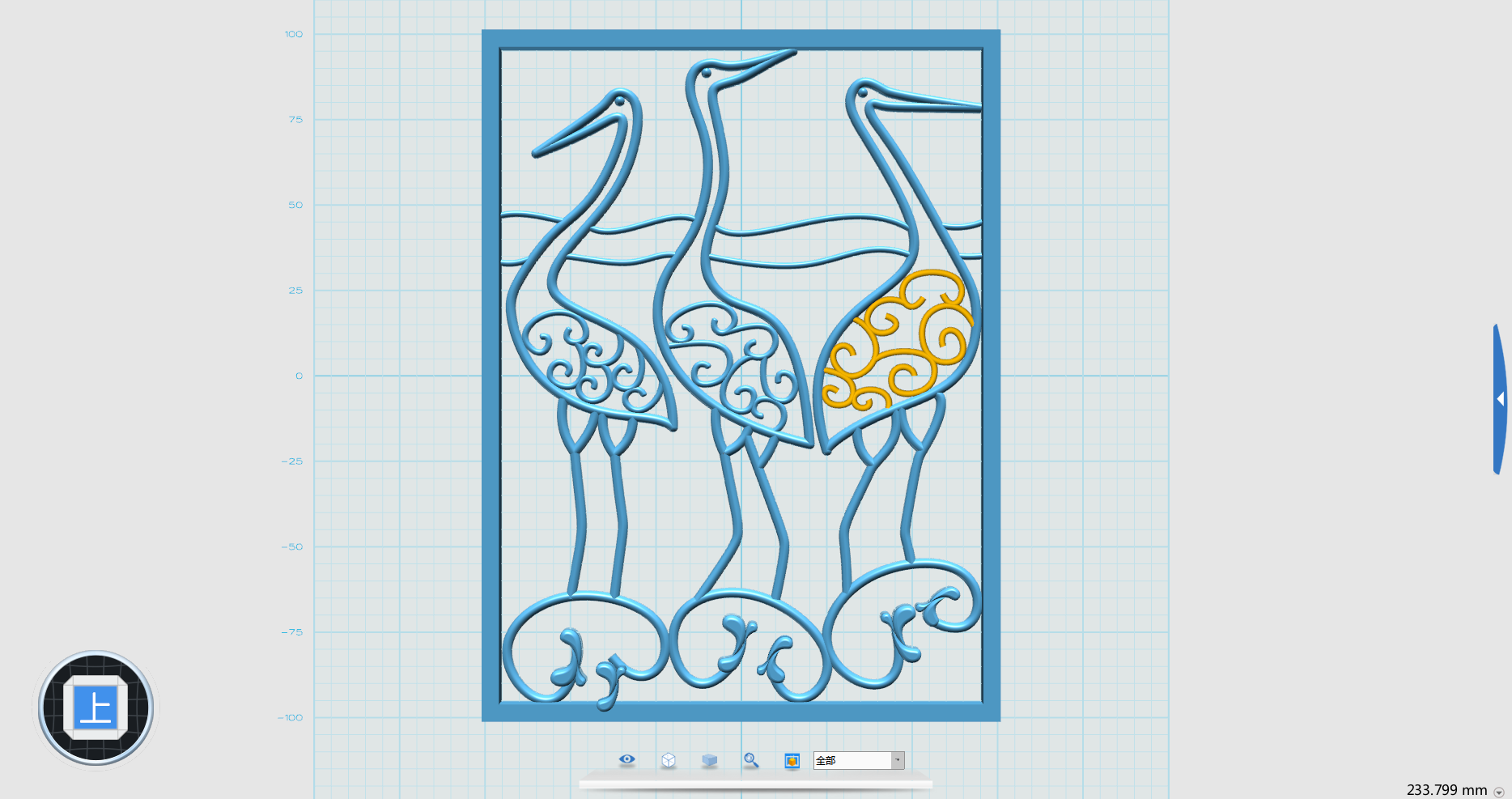

Step69. 在特征造型點擊【掃掠】將曲線分別進行掃掠。

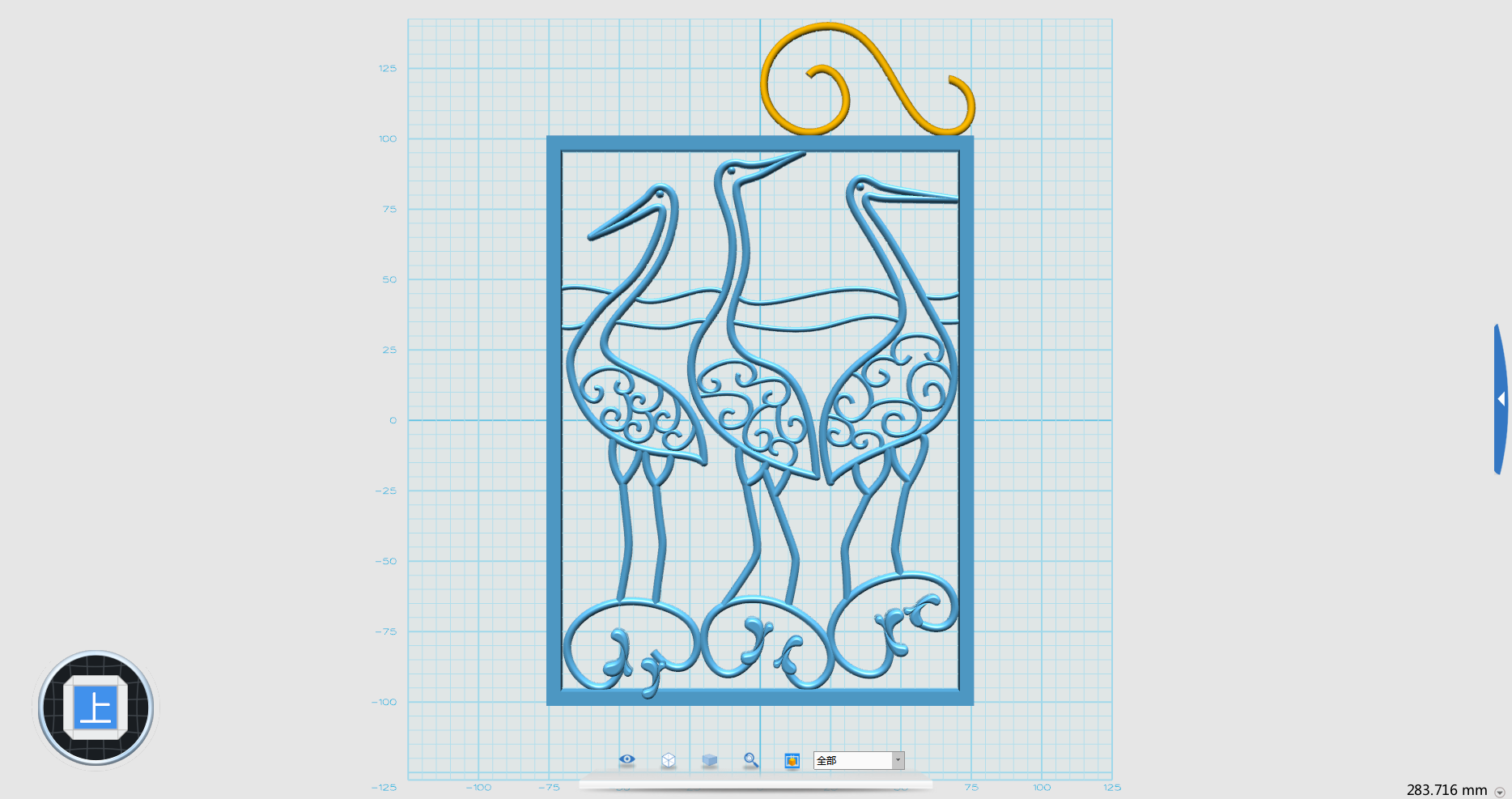

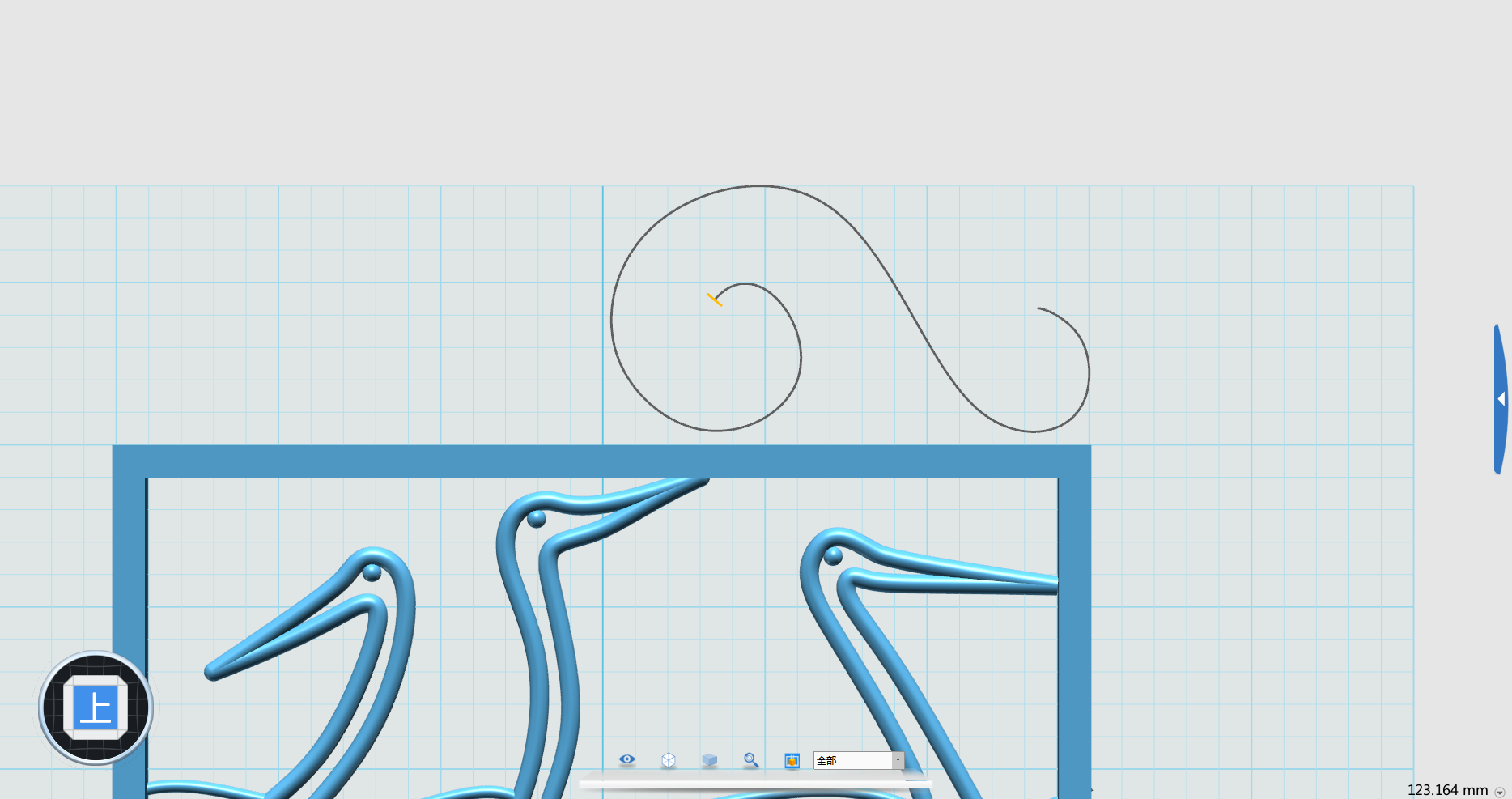

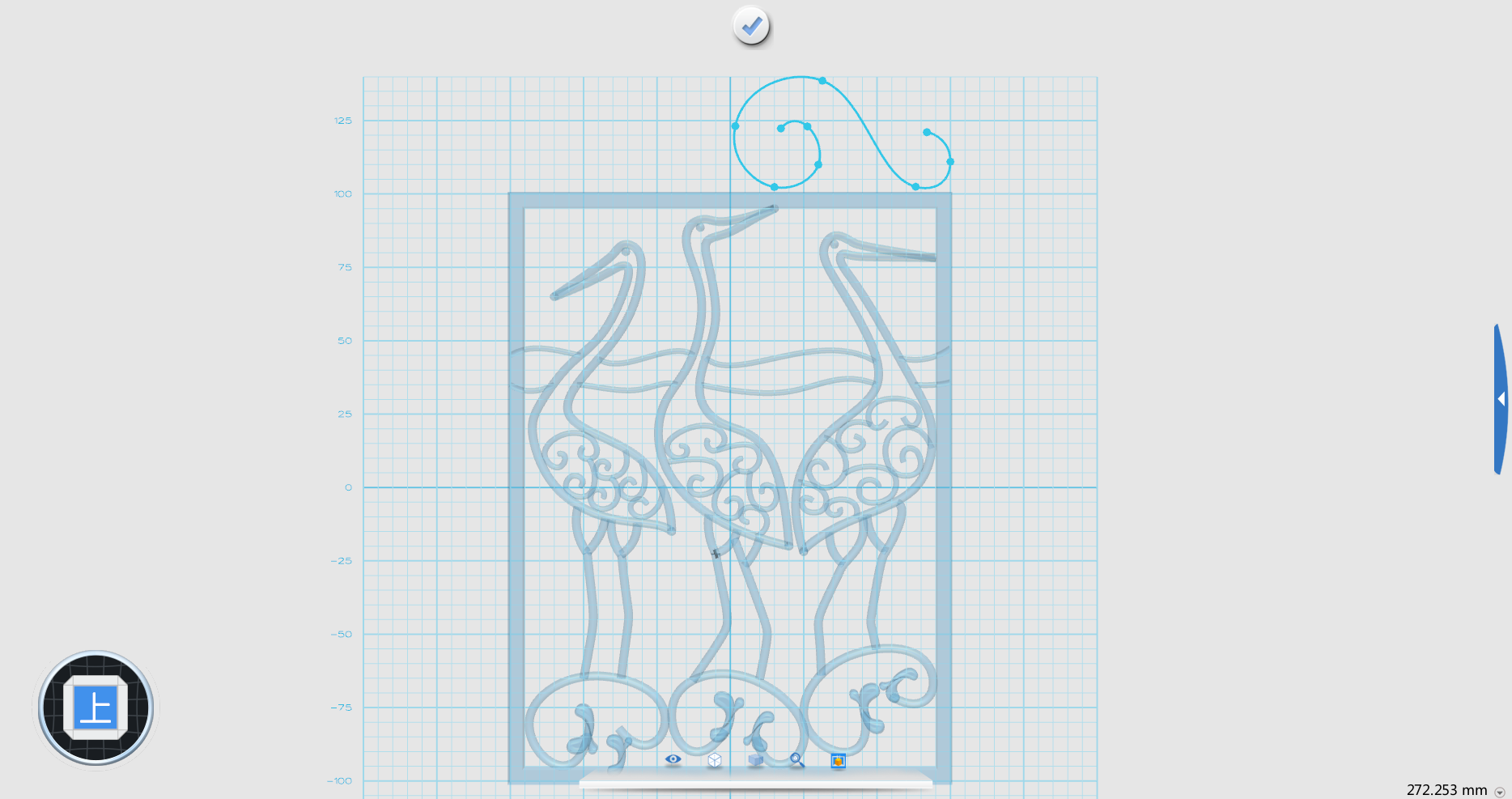

Step70. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊確定。

Step71. 在草圖繪制點擊【圓形】工具，在曲線端點做半徑為1.5的圓形。

Step72. 在特征造型點擊【掃掠】將曲線分別進行掃掠。
