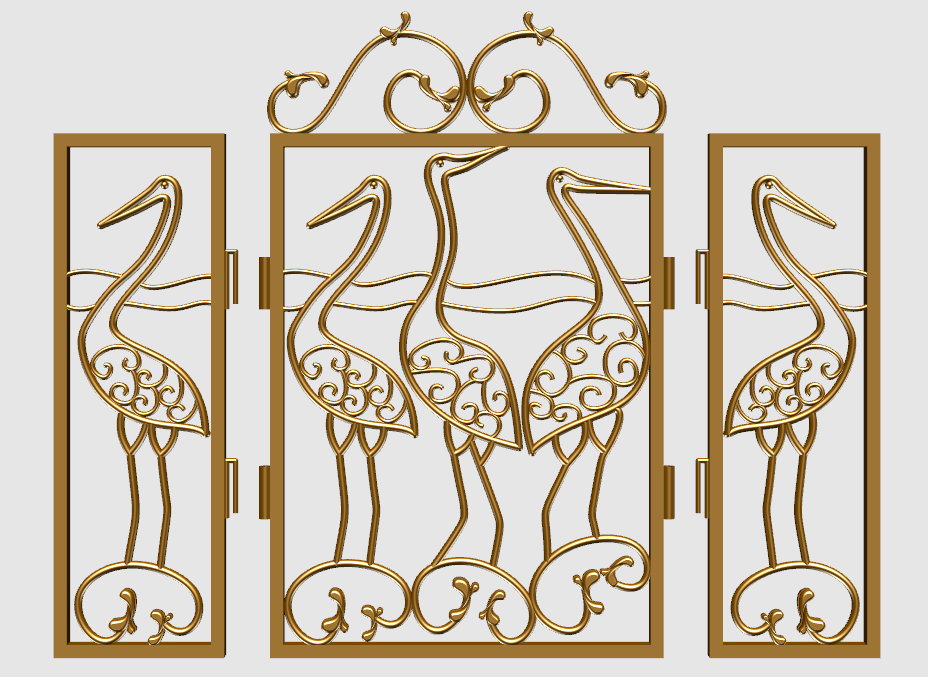

以這個工藝品為例，我們來講解一下制作過程。制作工藝品比較繁瑣，對草圖的繪制有較高的要求，所以需要有一定的繪畫功底。主要用到的命令有：草圖、繪制、拉伸旋轉、掃掠、陣列、幾何體 組合編輯等。

PS：需注意花紋與支架接觸點，防止3D打印時花紋脫落。

制作時長：4-6小時

制作步驟如下：

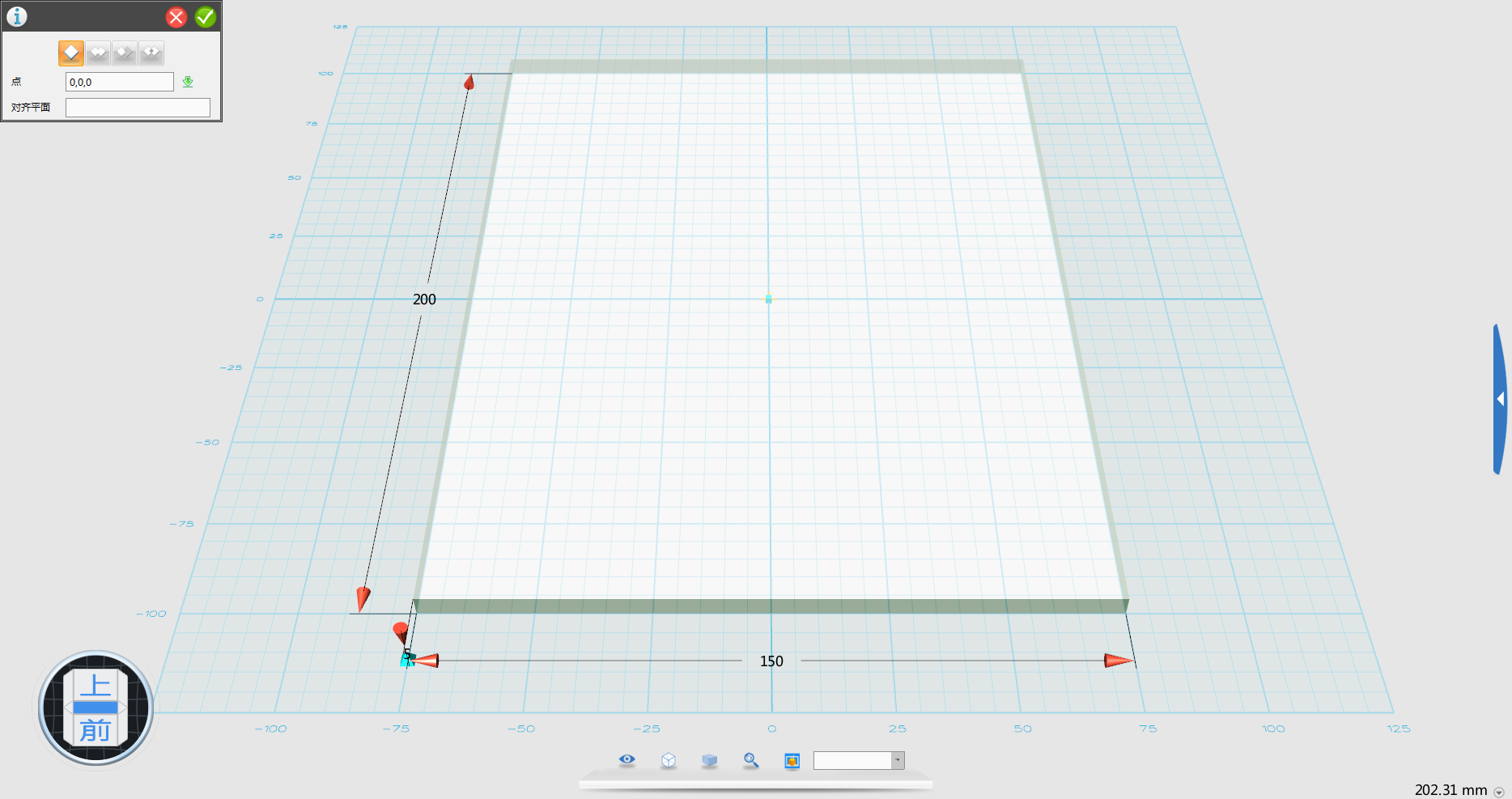

Step1. 在基本實體點擊【六面體】工具，做一個長200寬150高5的六面體。

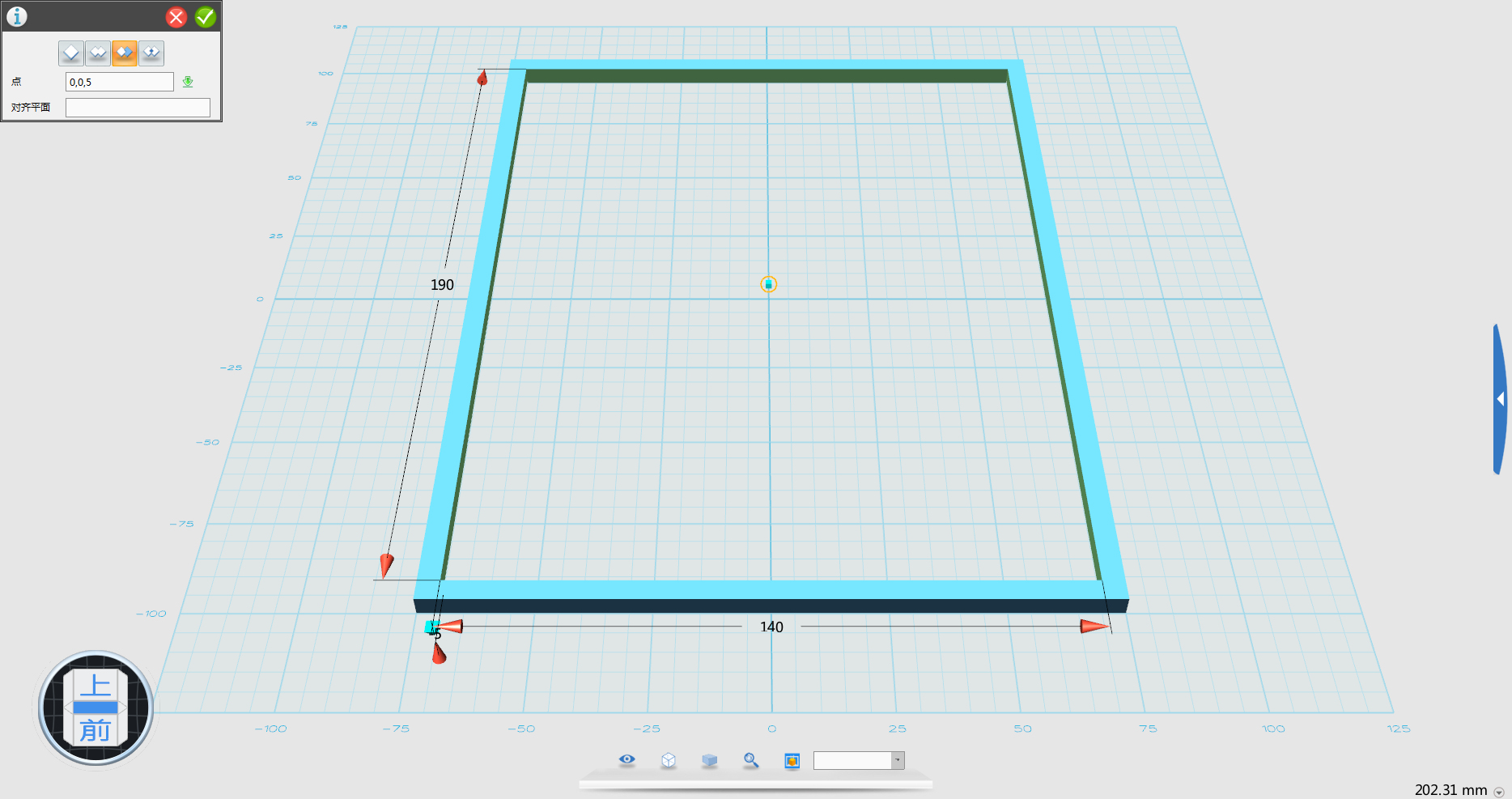

Step2. 在基本實體點擊【六面體】工具，在六面體上做一個長190寬140，高-5的六面體，點擊減運算，再點擊確定。

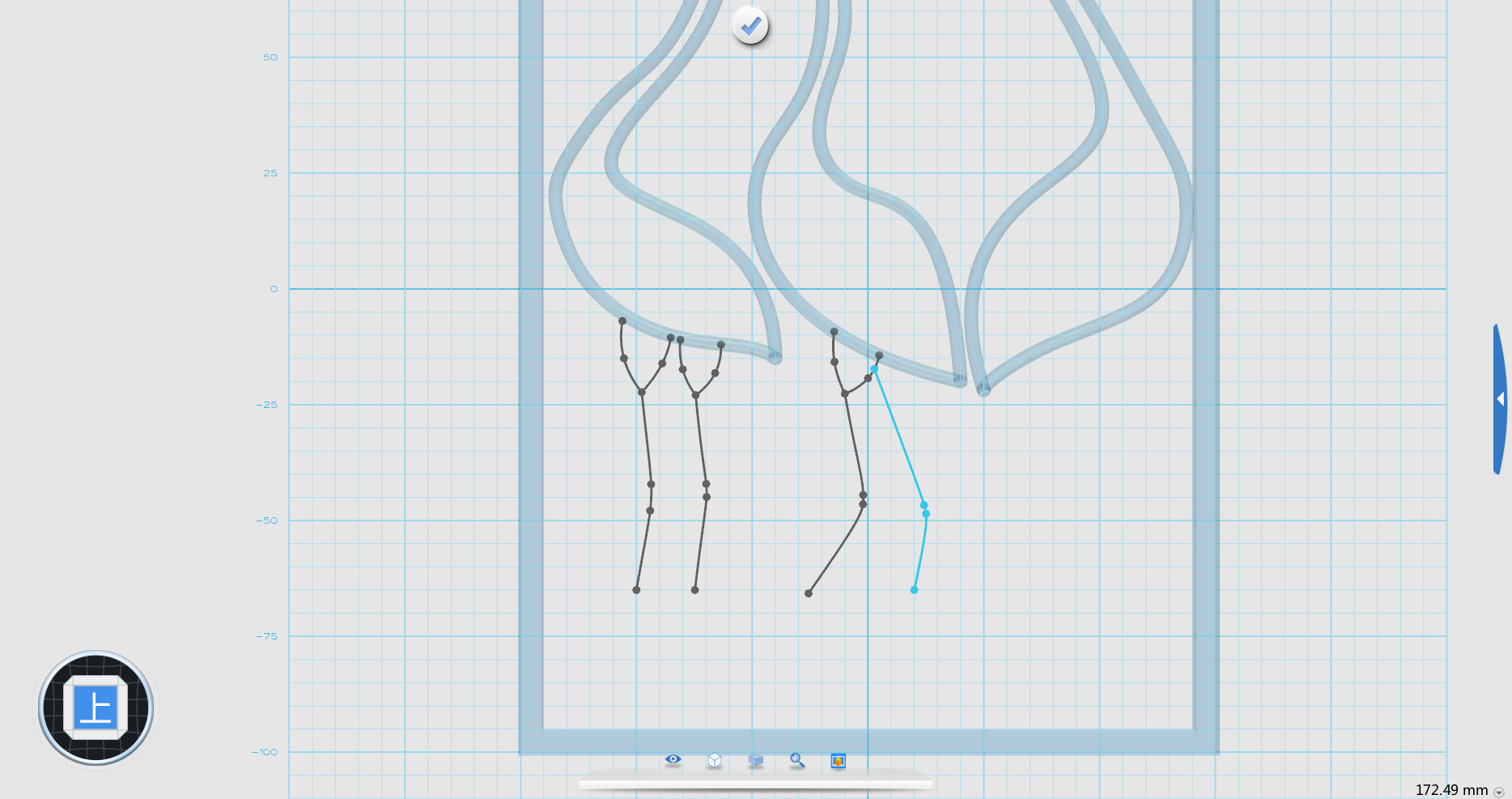

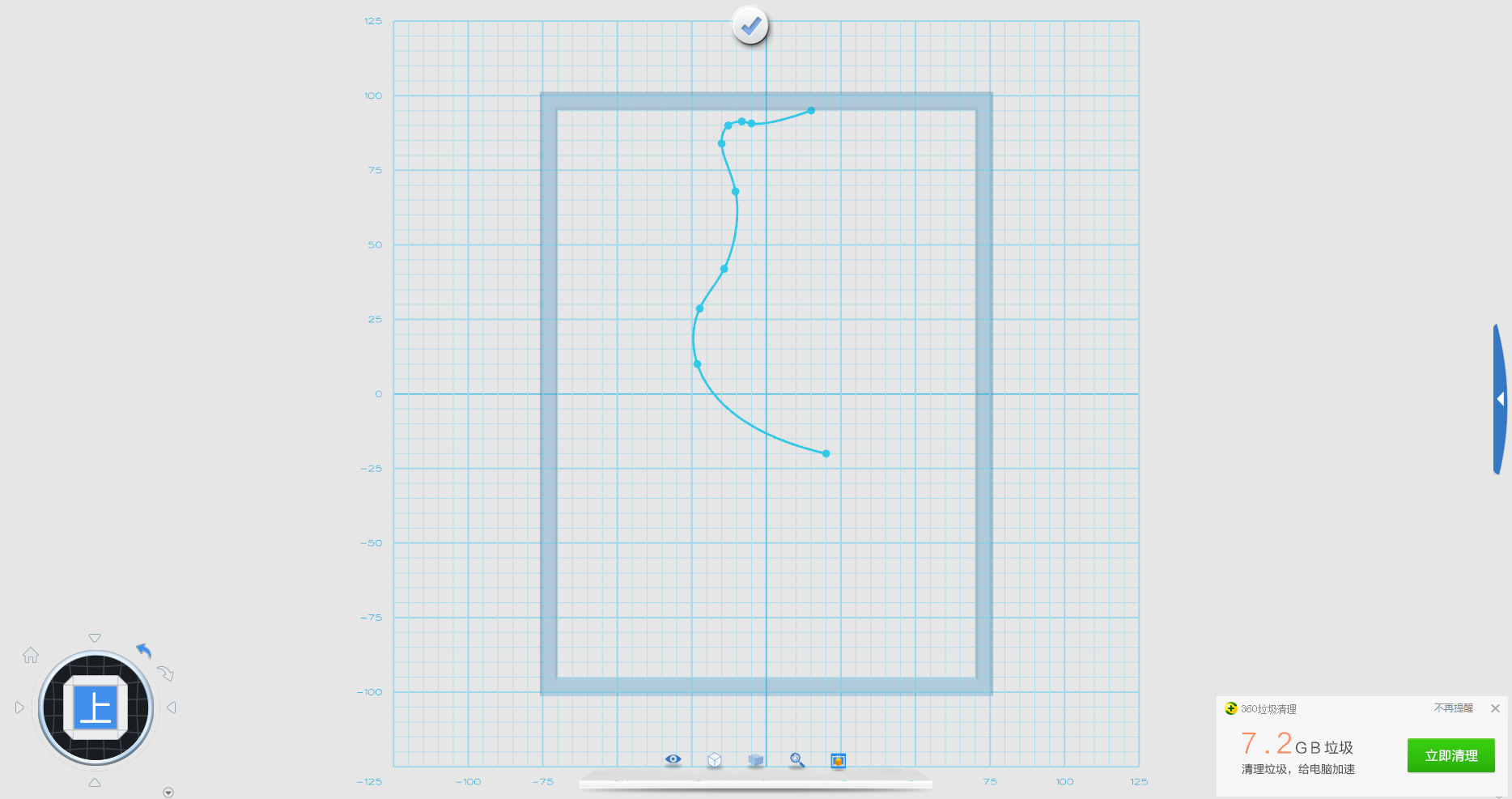

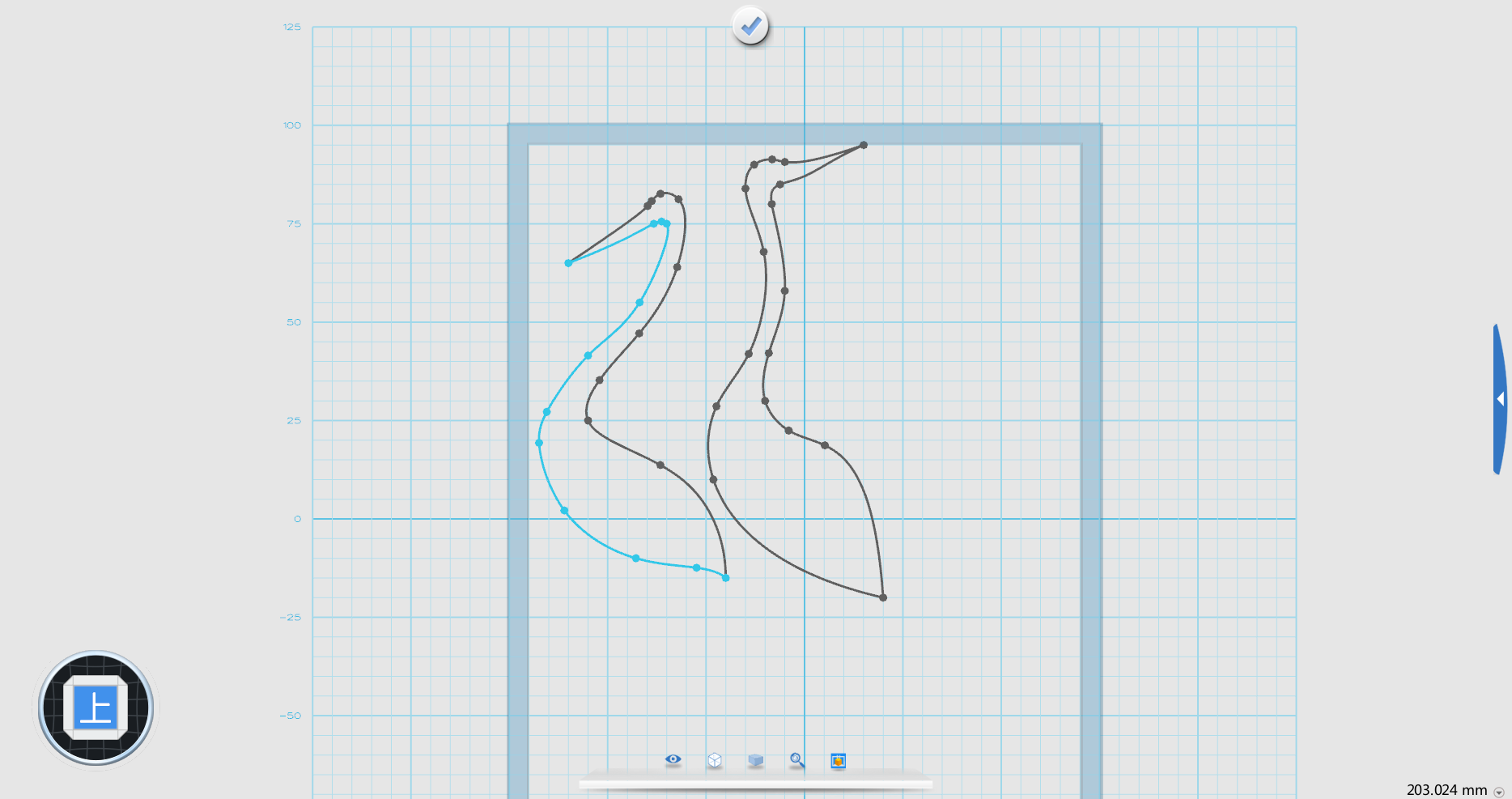

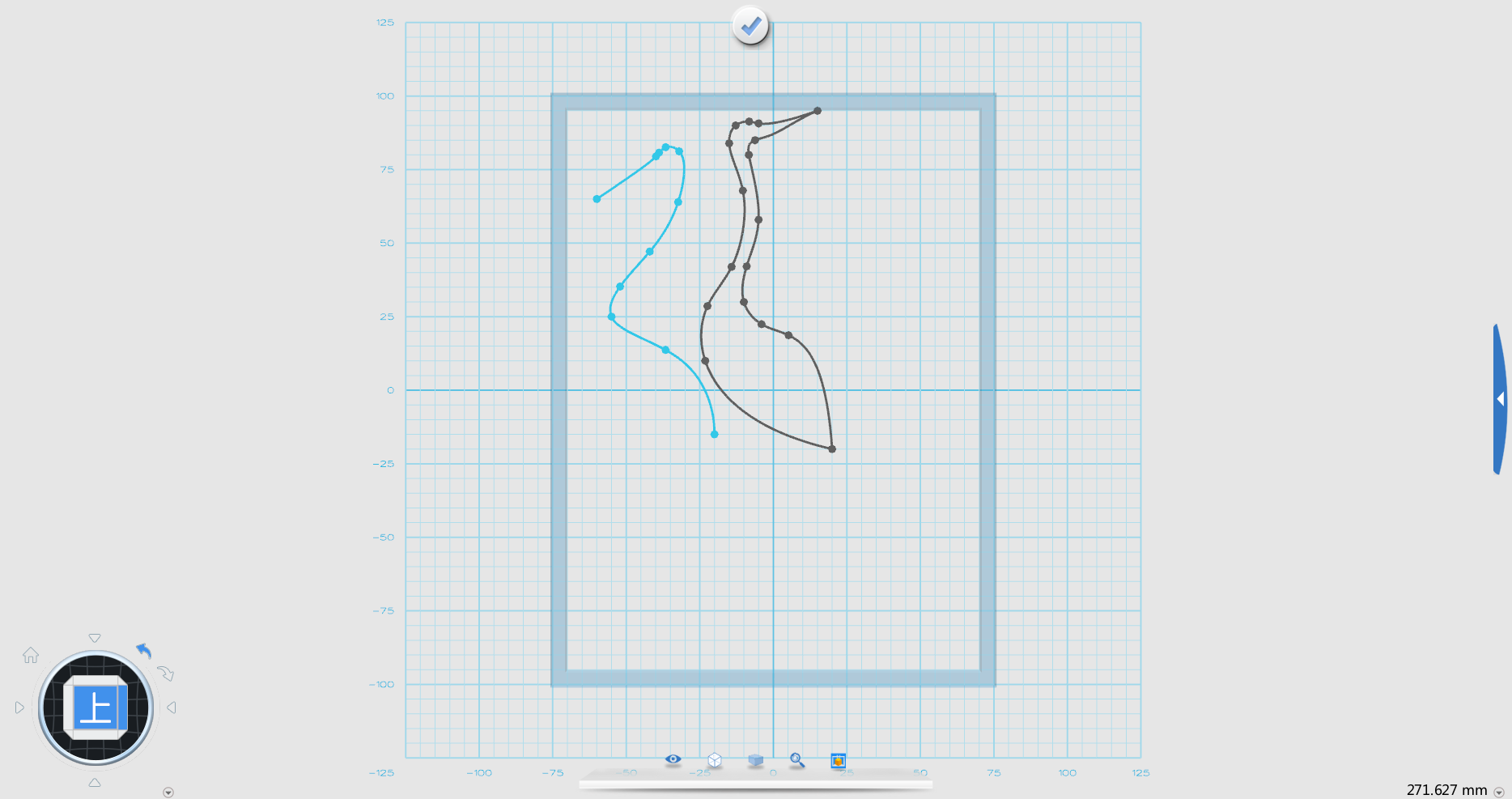

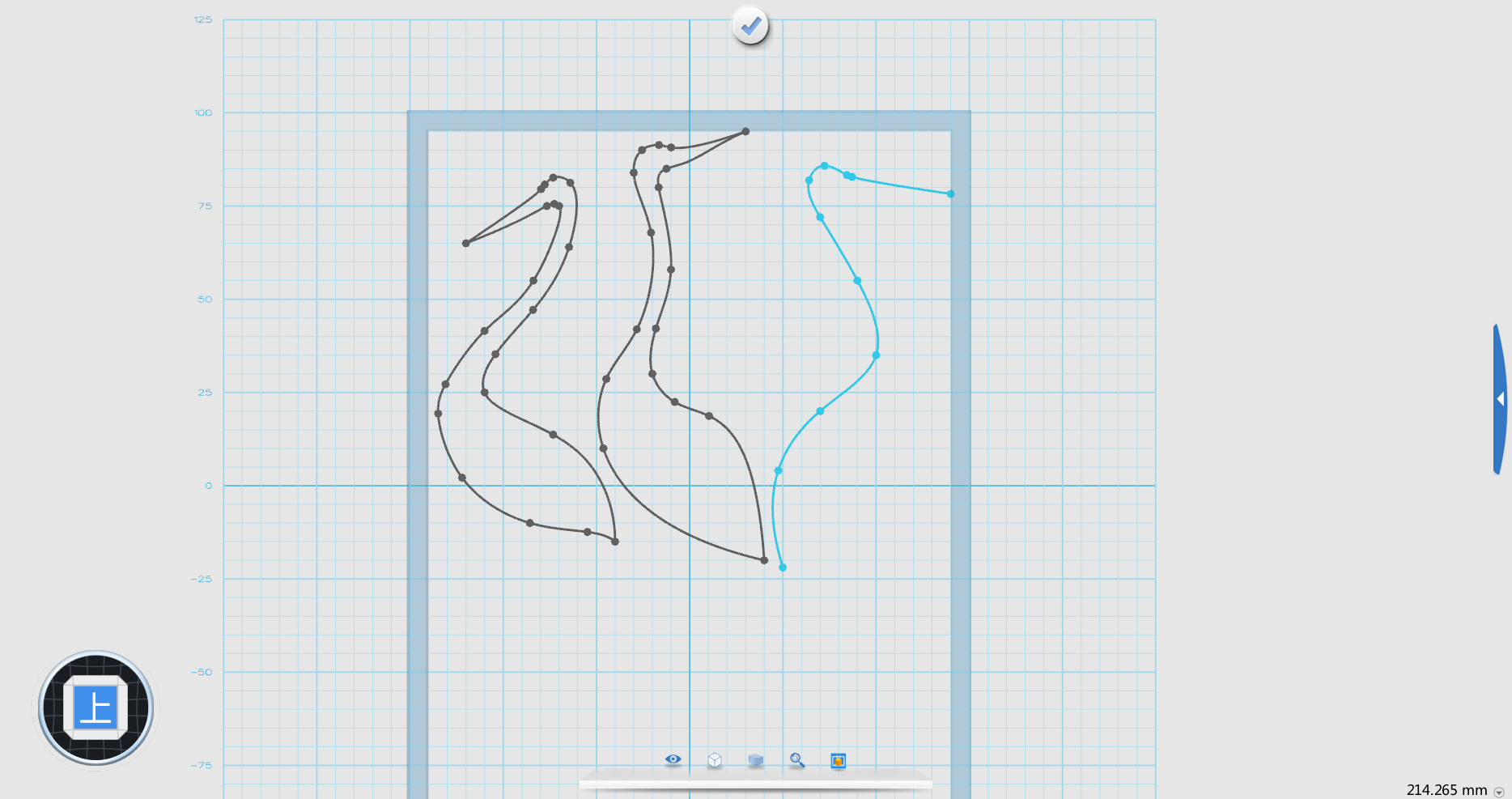

Step3. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

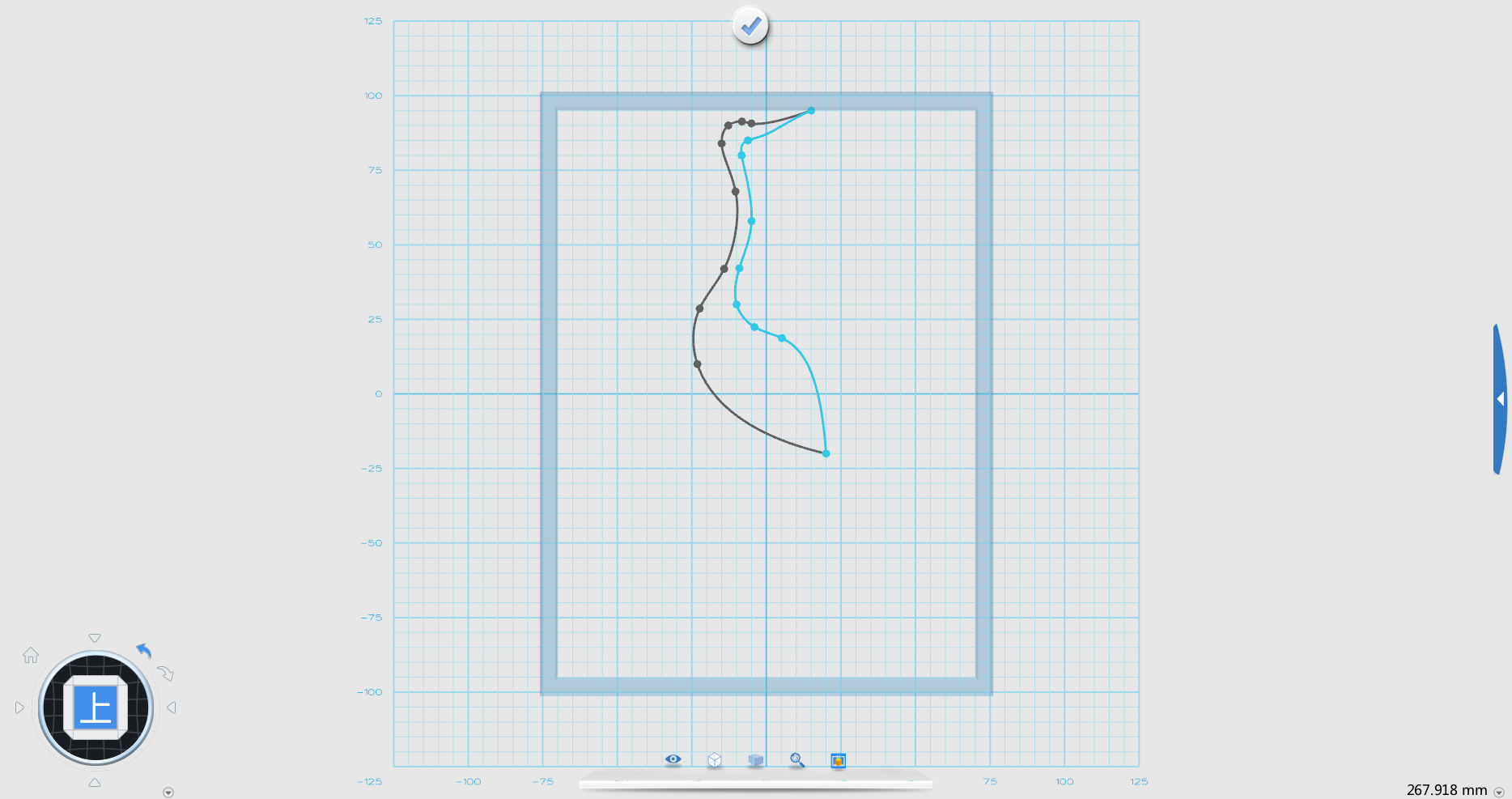

Step4. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step5. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step6. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step7. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step8. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

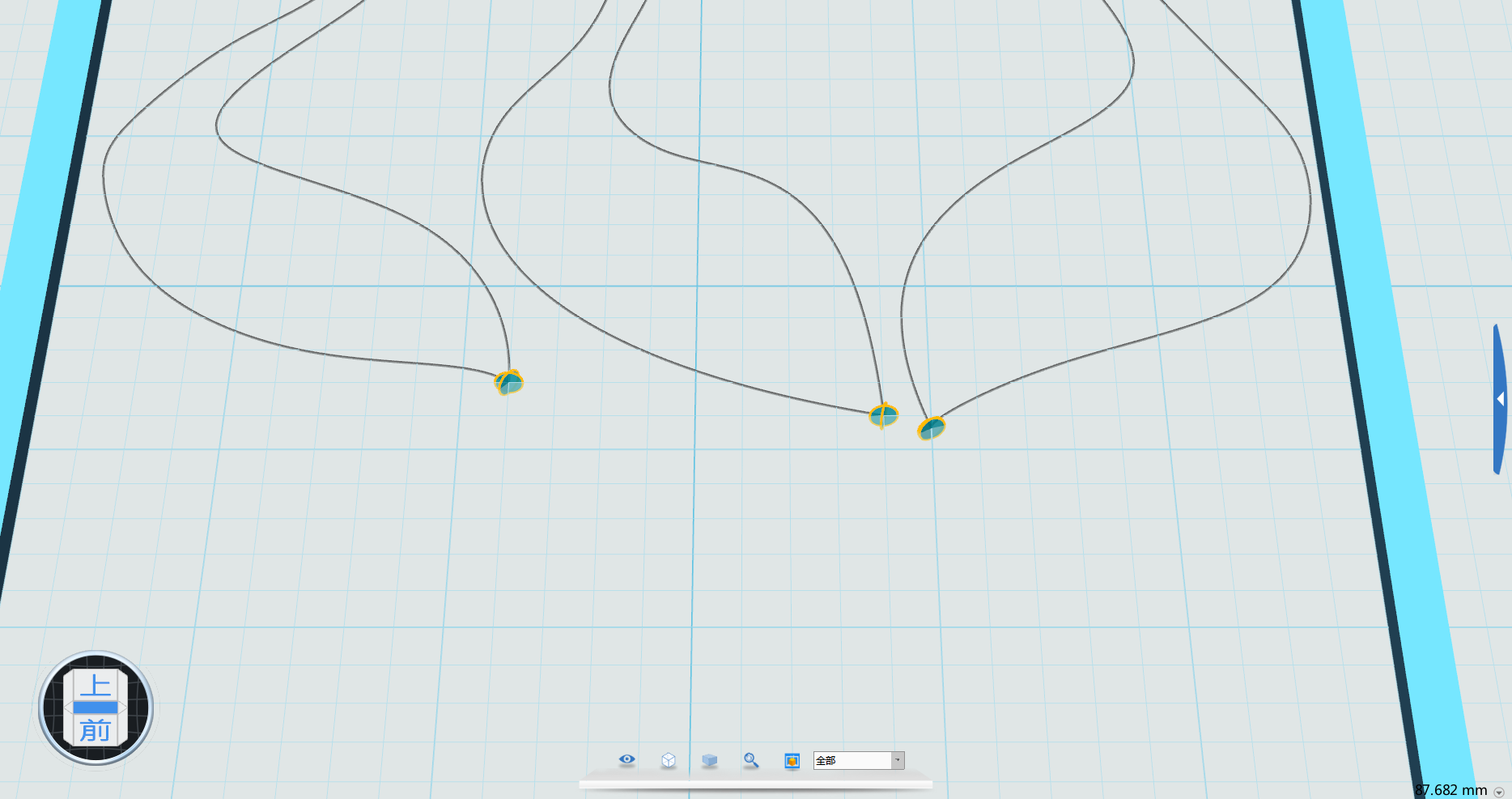

Step9. 在草圖繪制中點擊【圓形】，在六條曲線末端分別做垂直線段的6個圓，半經1.5。

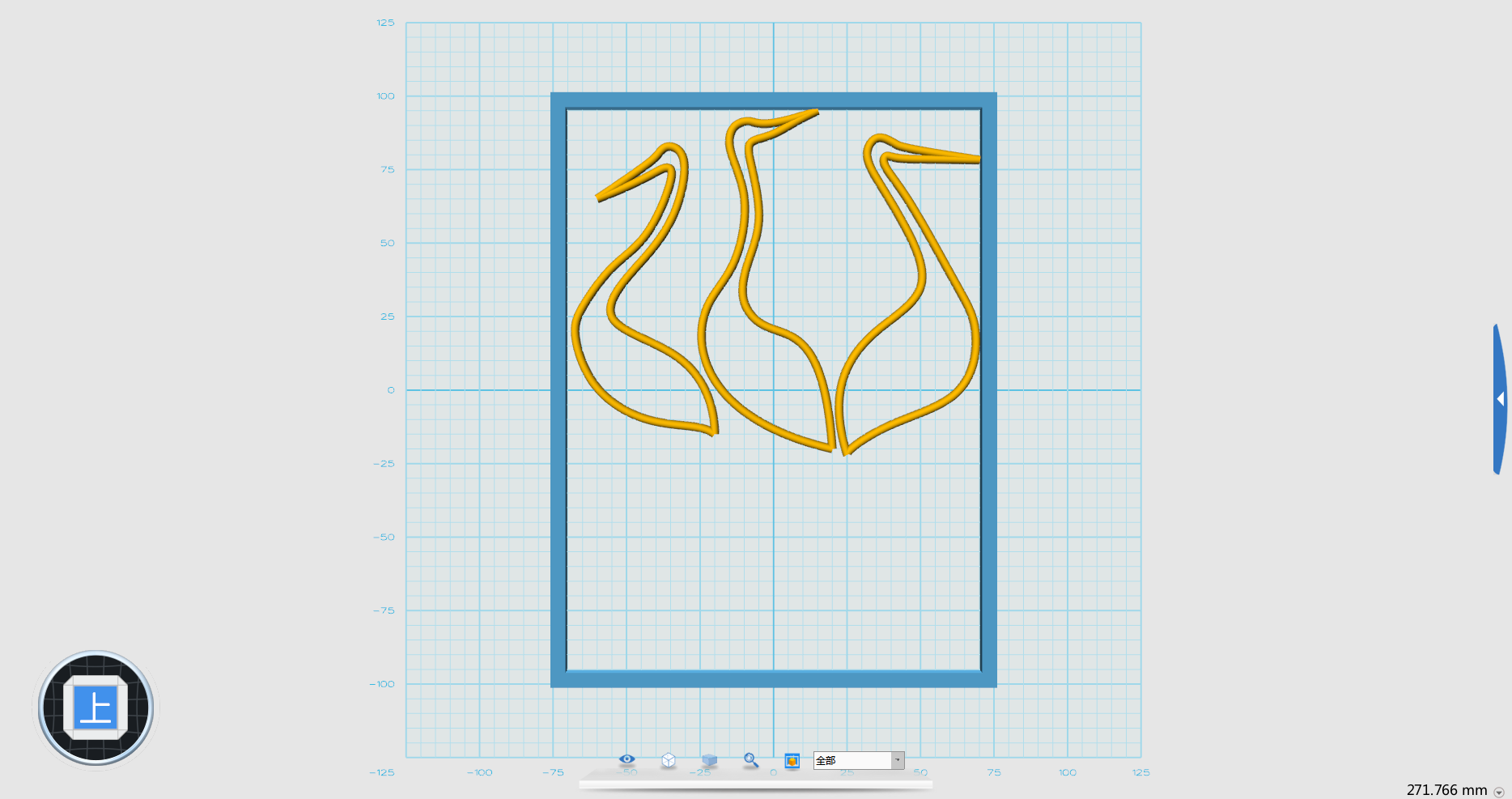

Step10. 在特征造型點擊【掃掠】工具，將六條曲線分別進行掃掠。

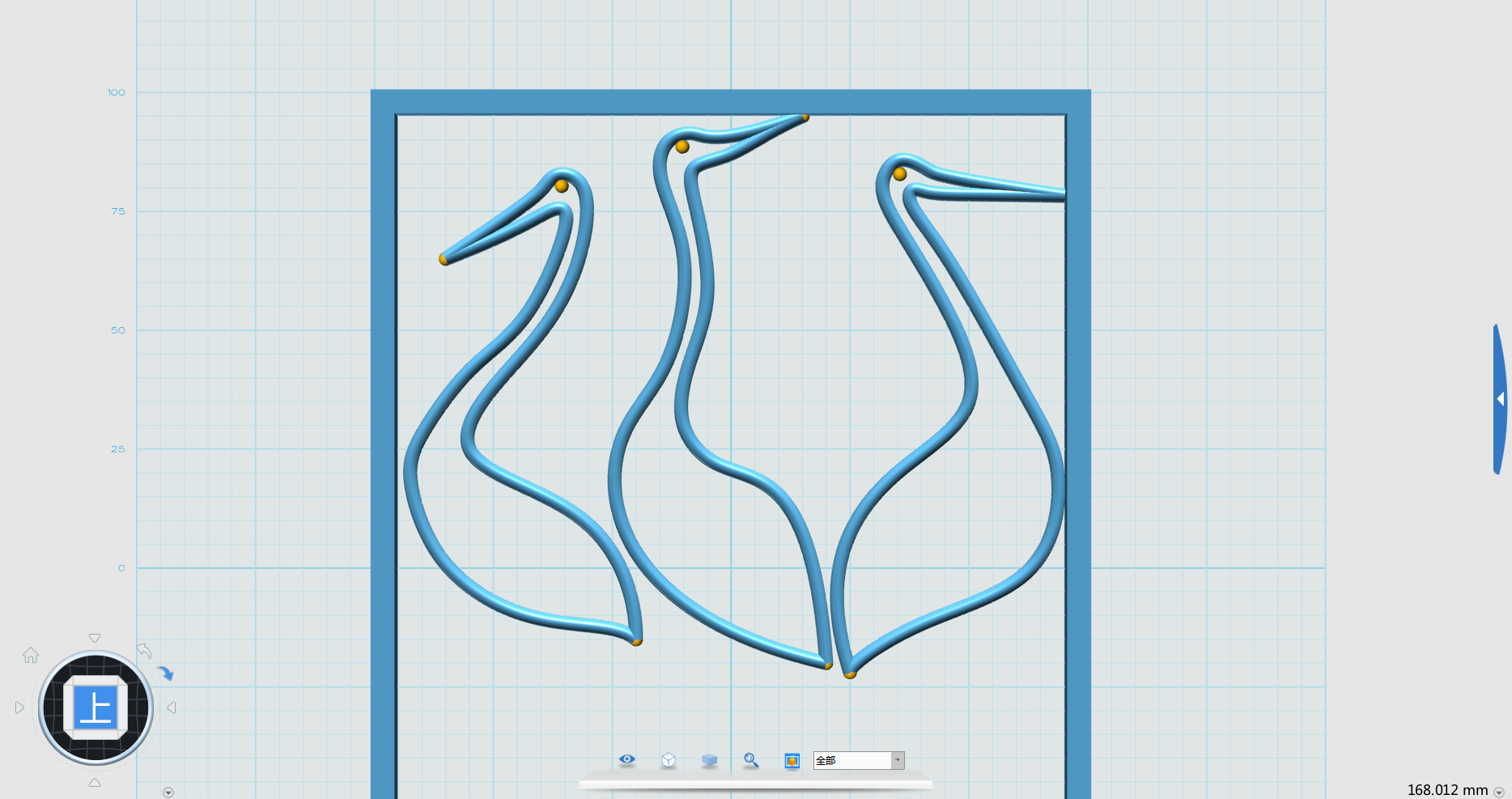

Step11. 在基本實體點擊【球體】工具，在圖中所示部分做8個半徑為1.5的球體。

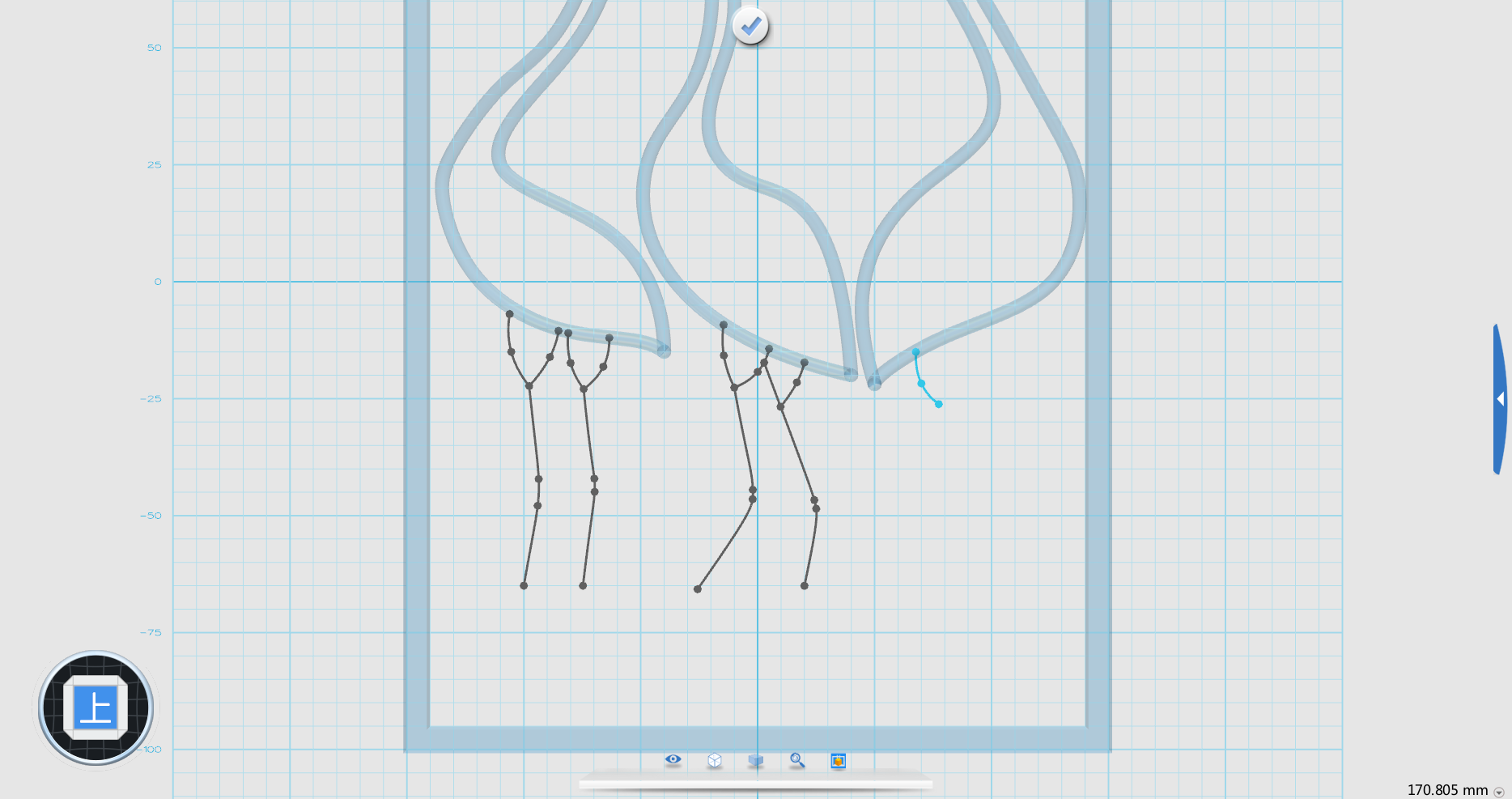

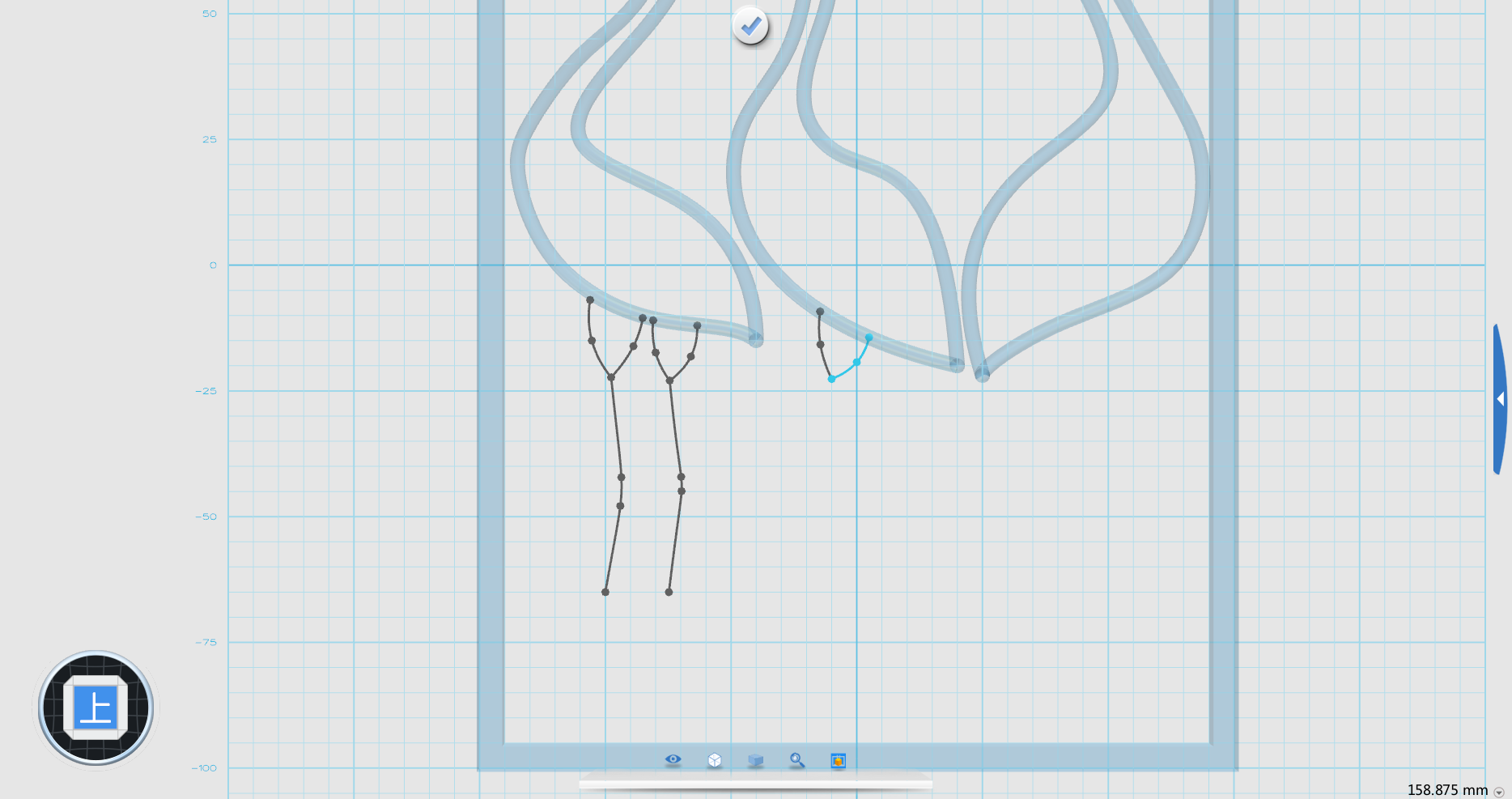

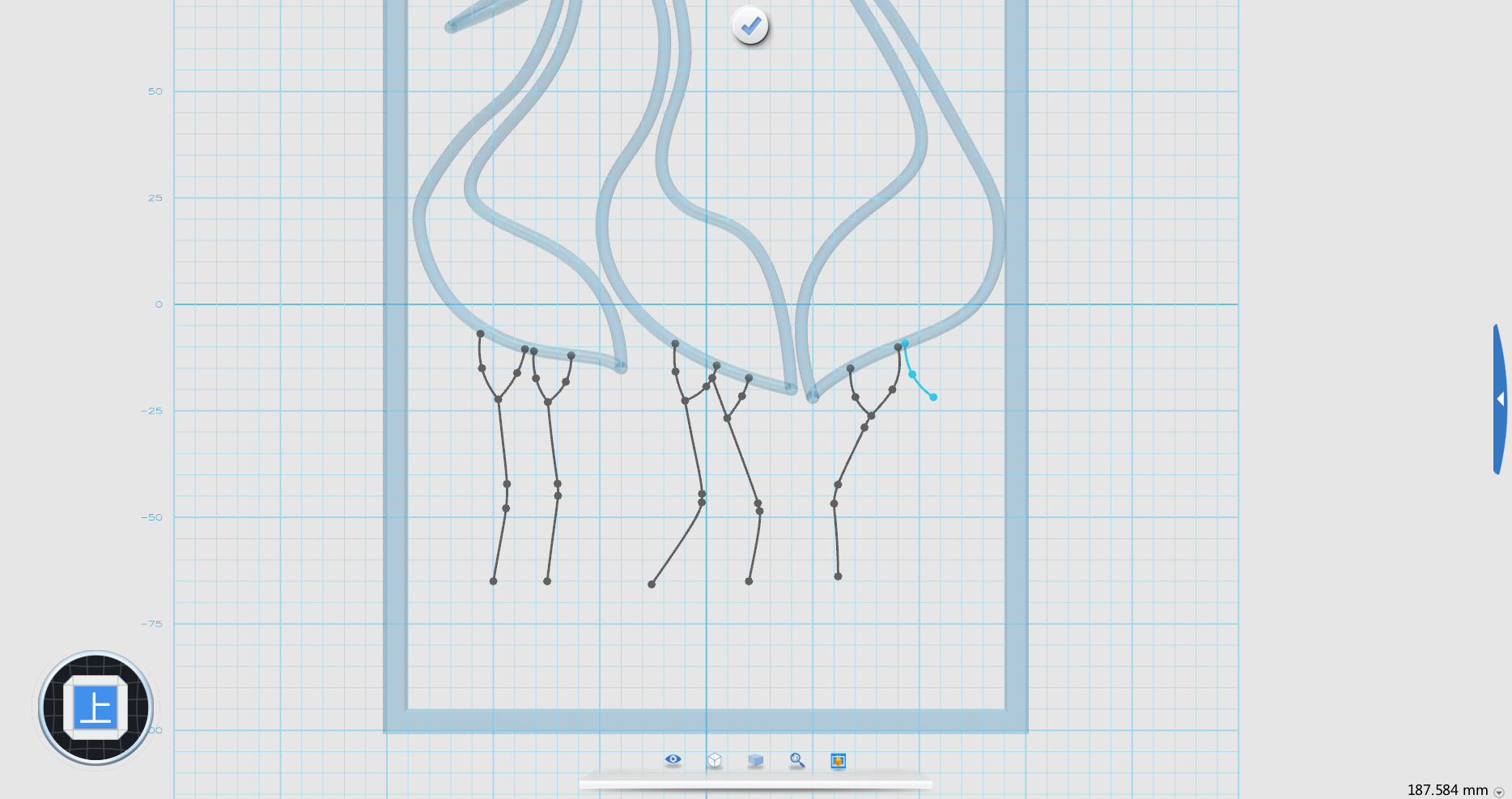

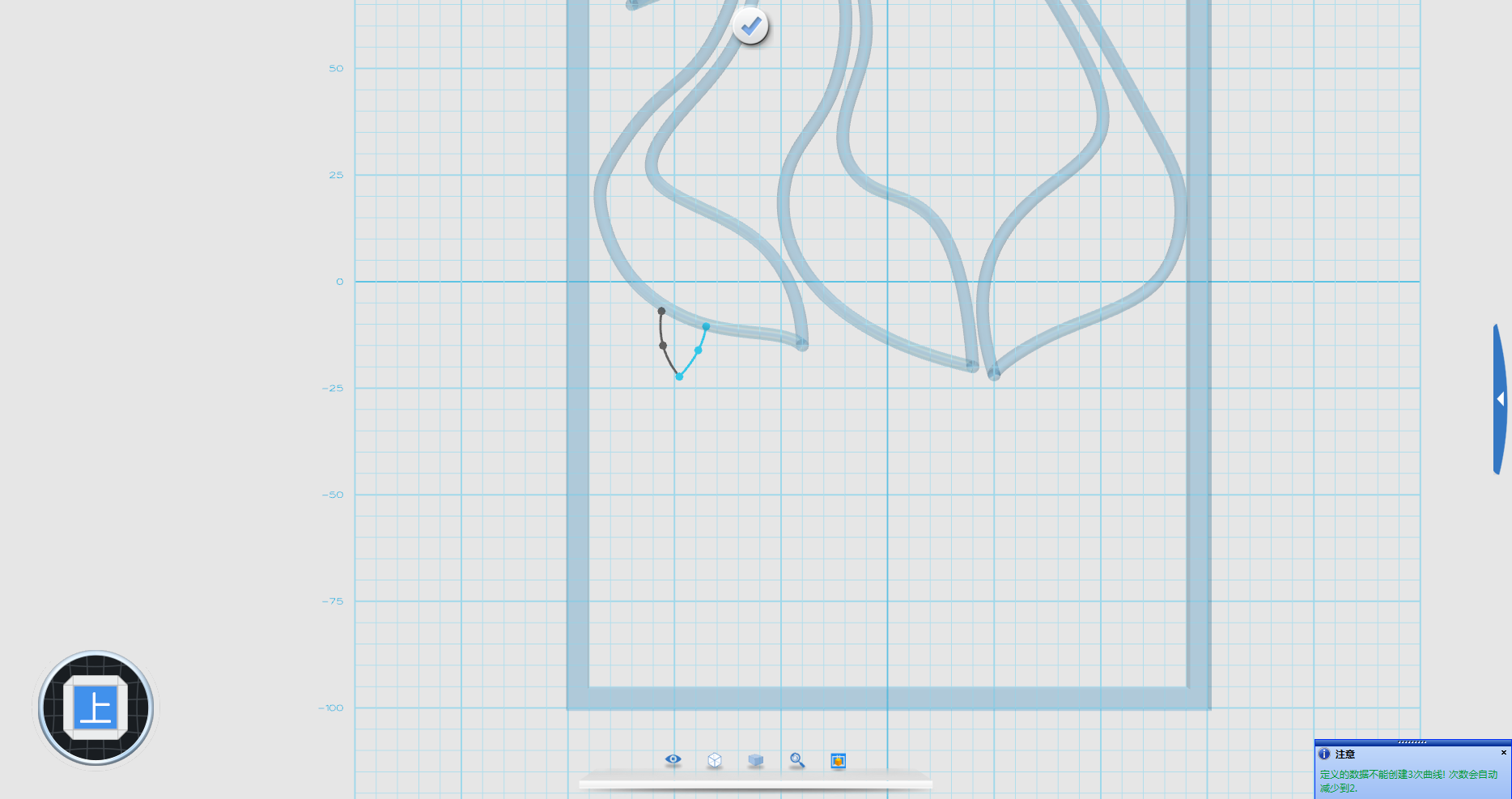

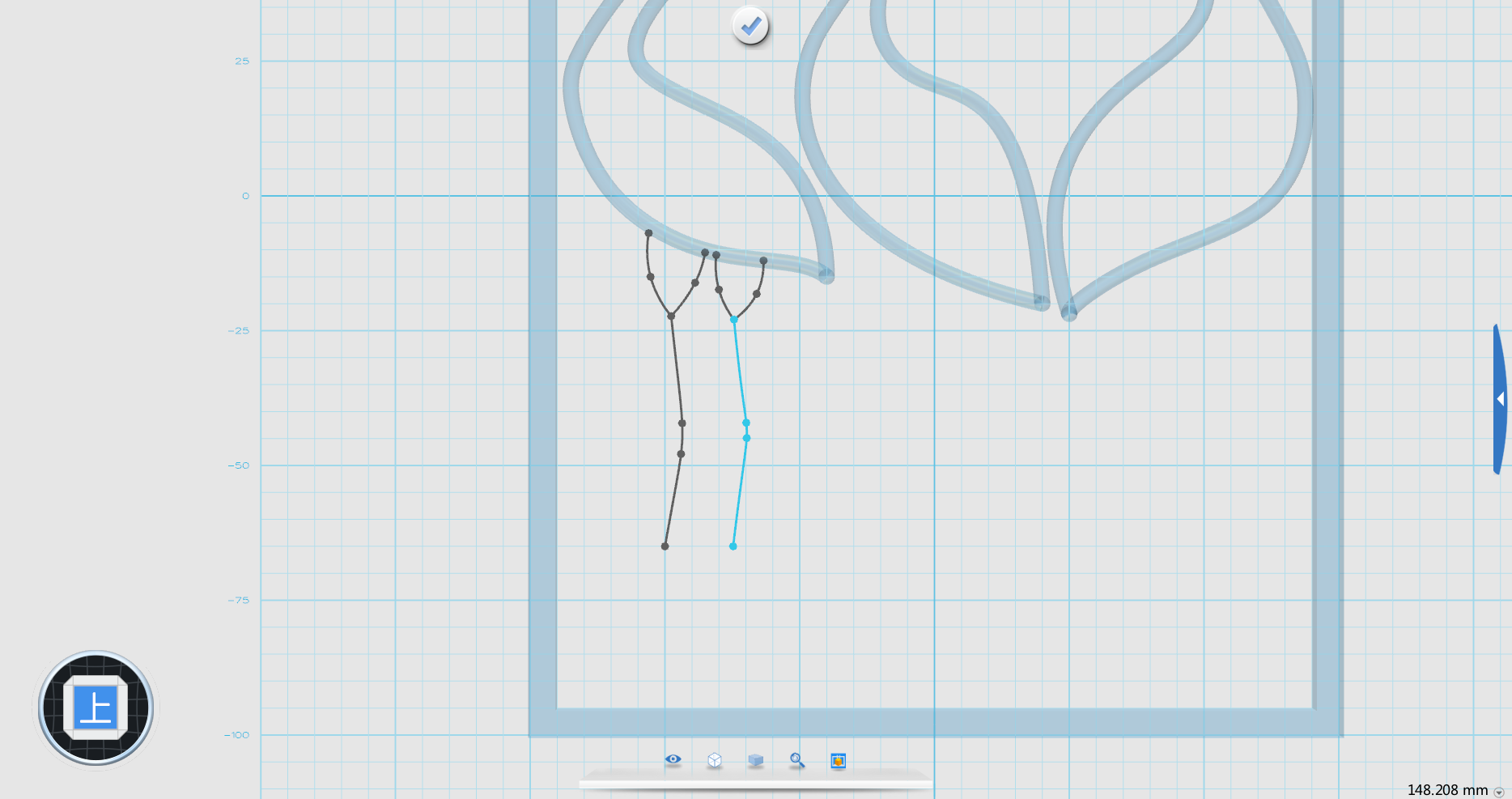

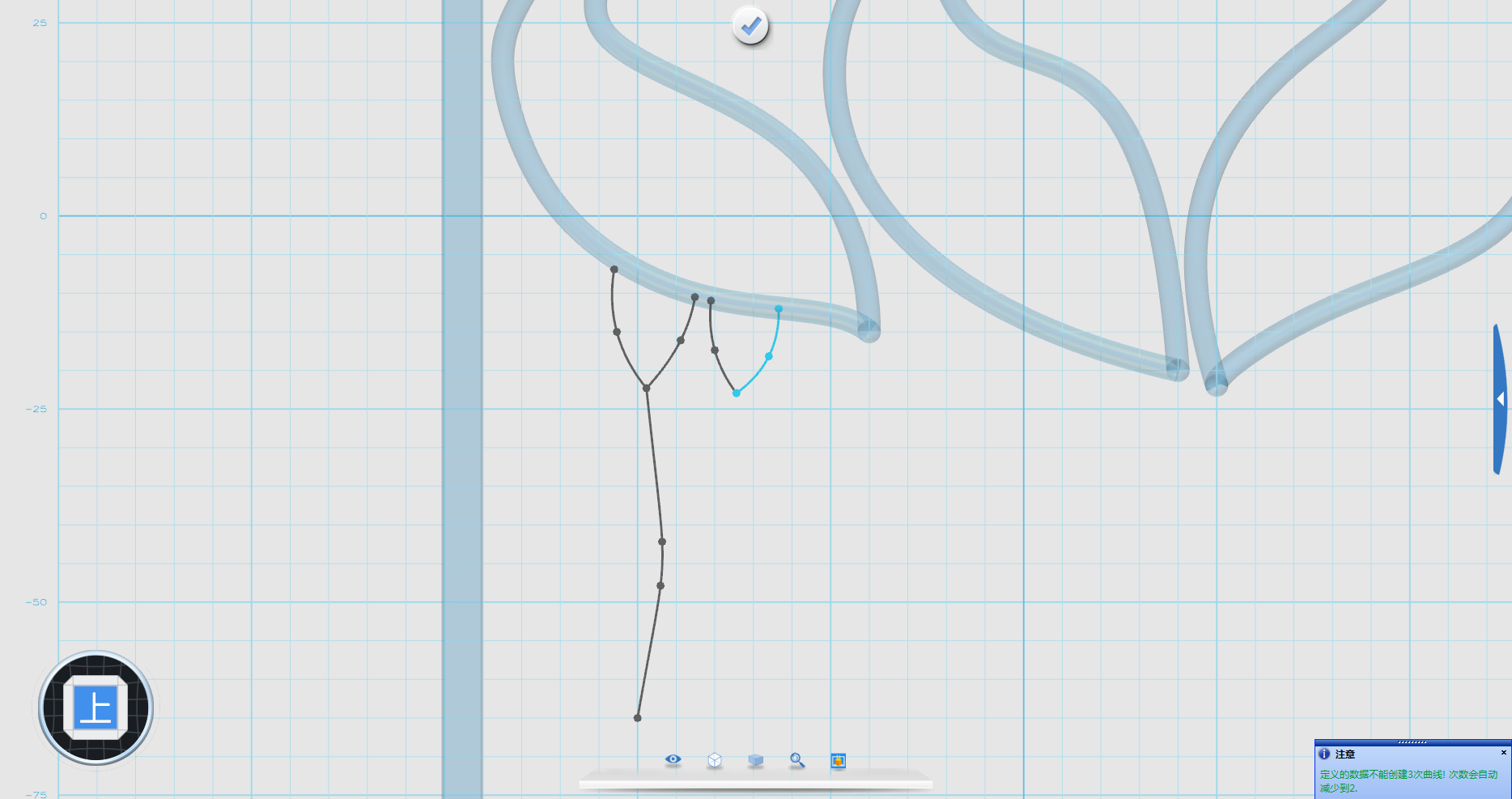

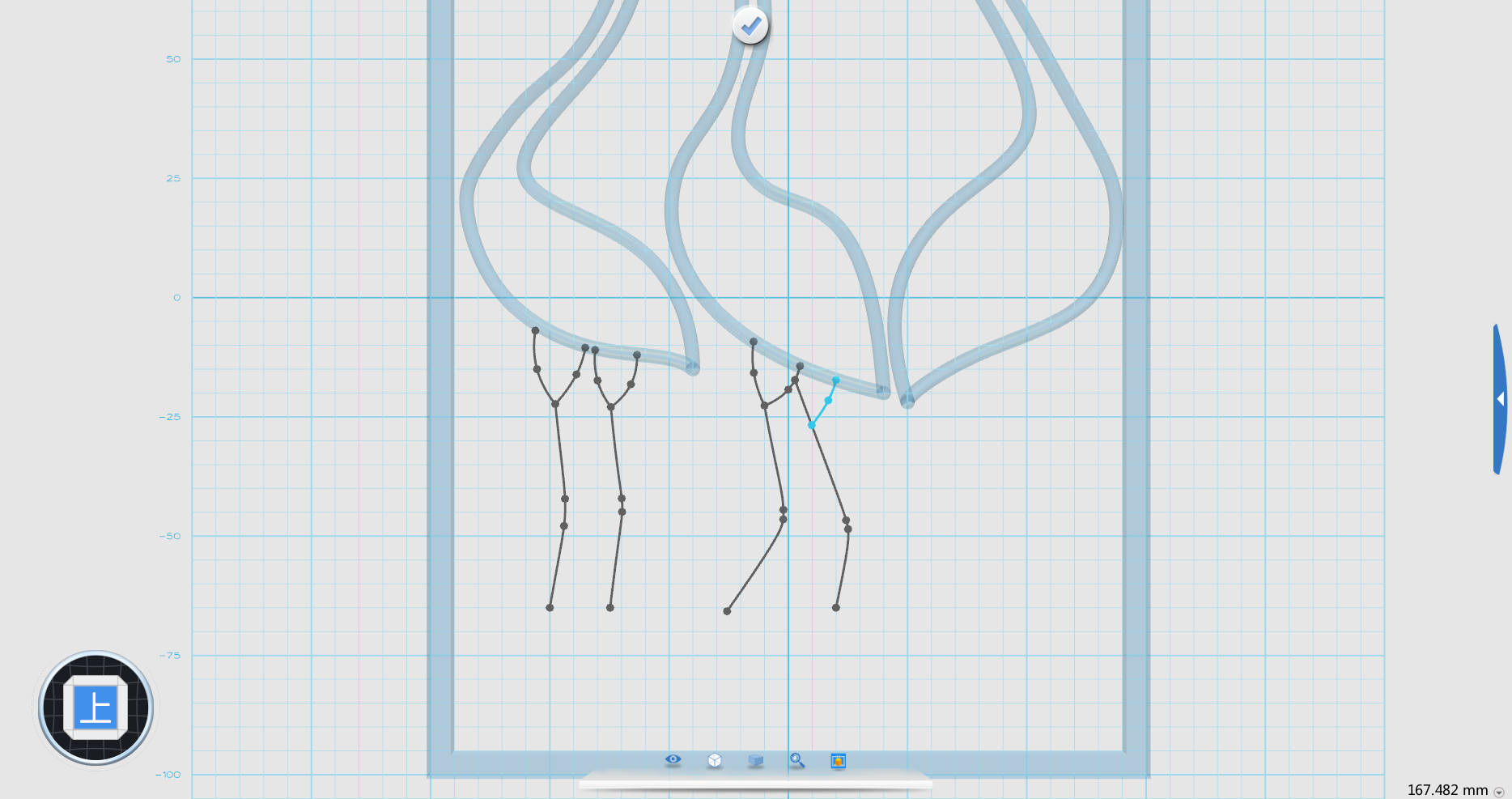

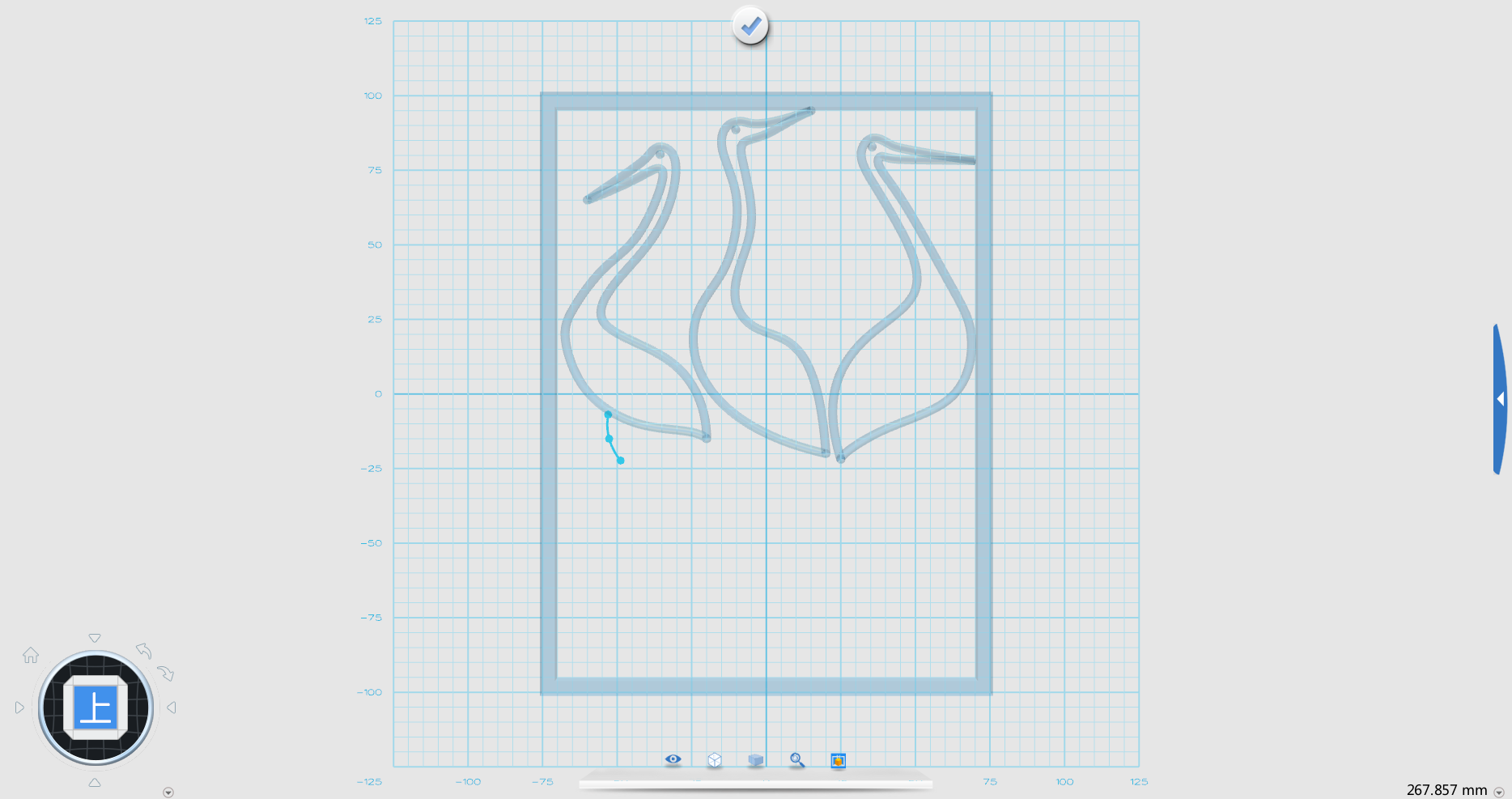

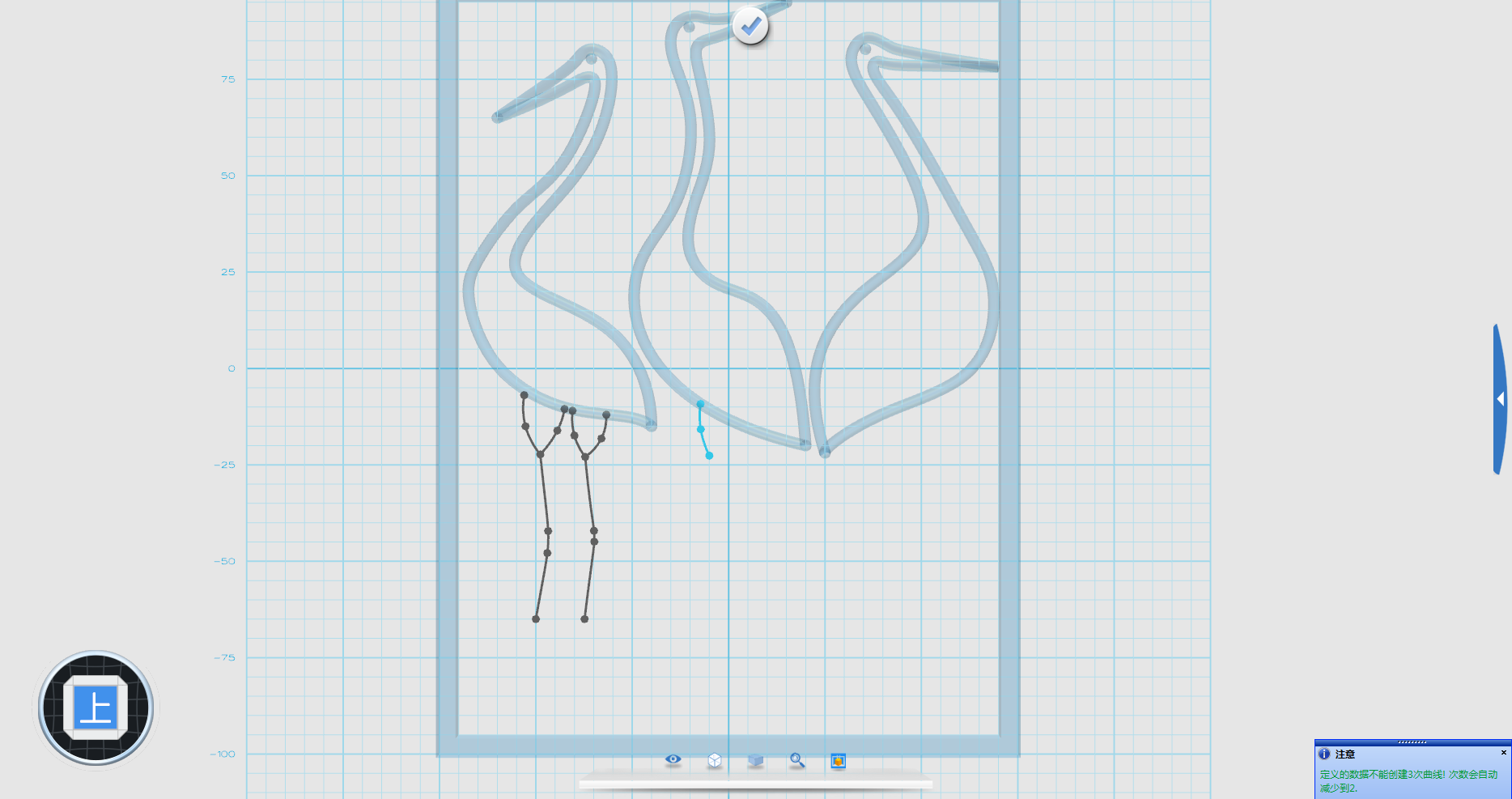

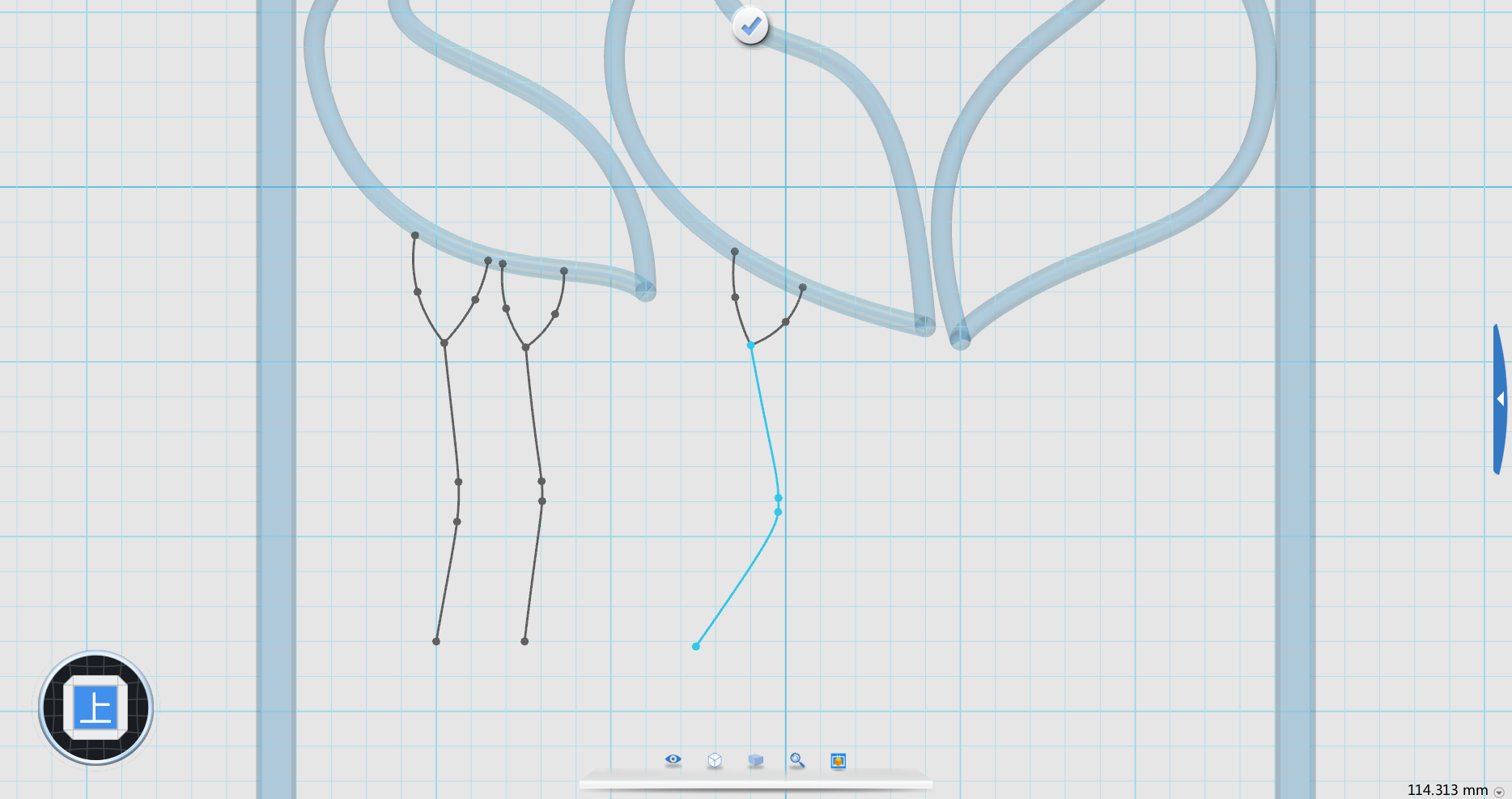

Step12. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

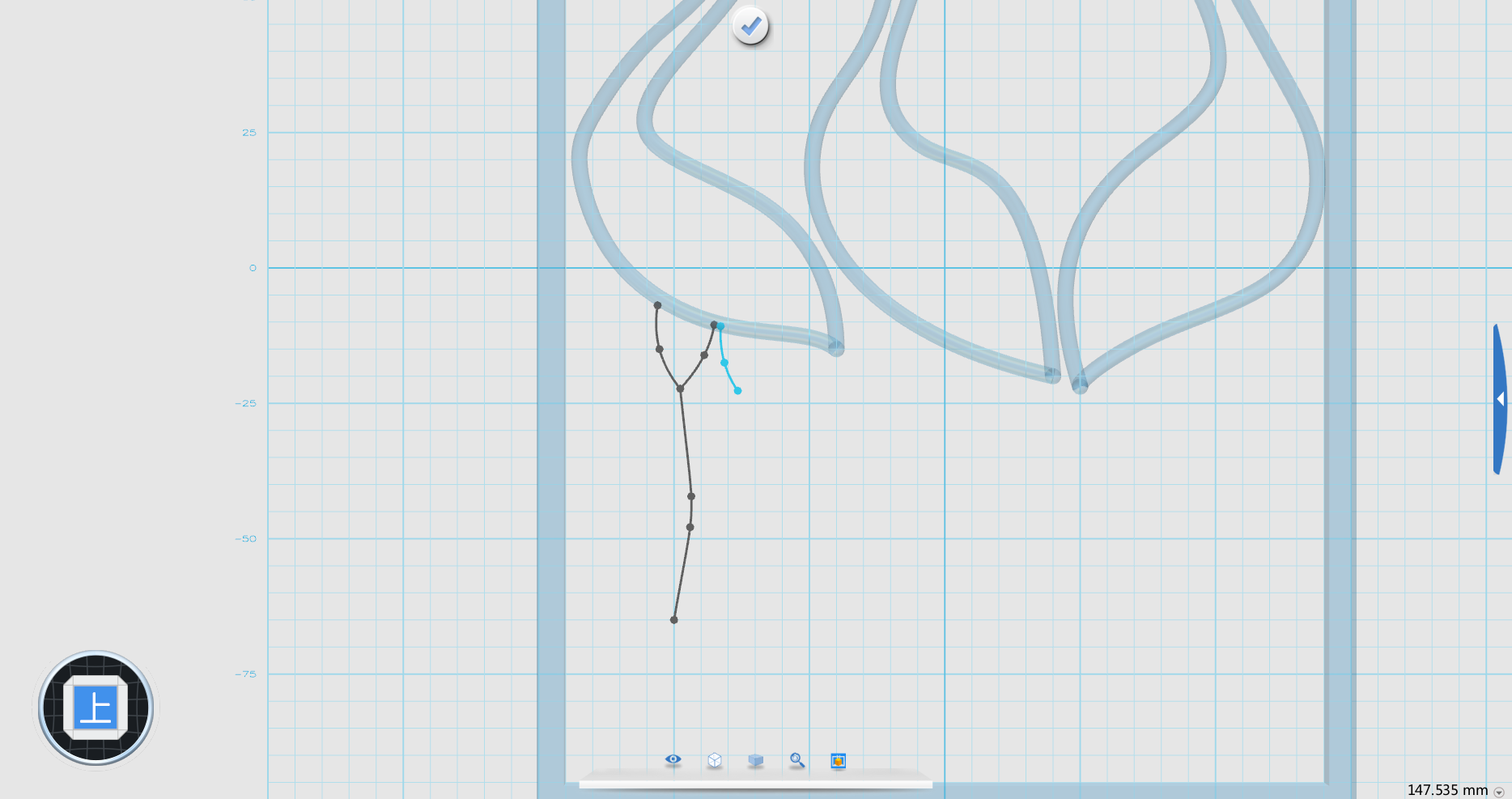

 Step13. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step14. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step15. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step16. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step17. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step18. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step19. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step20. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step21. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step22. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step23. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

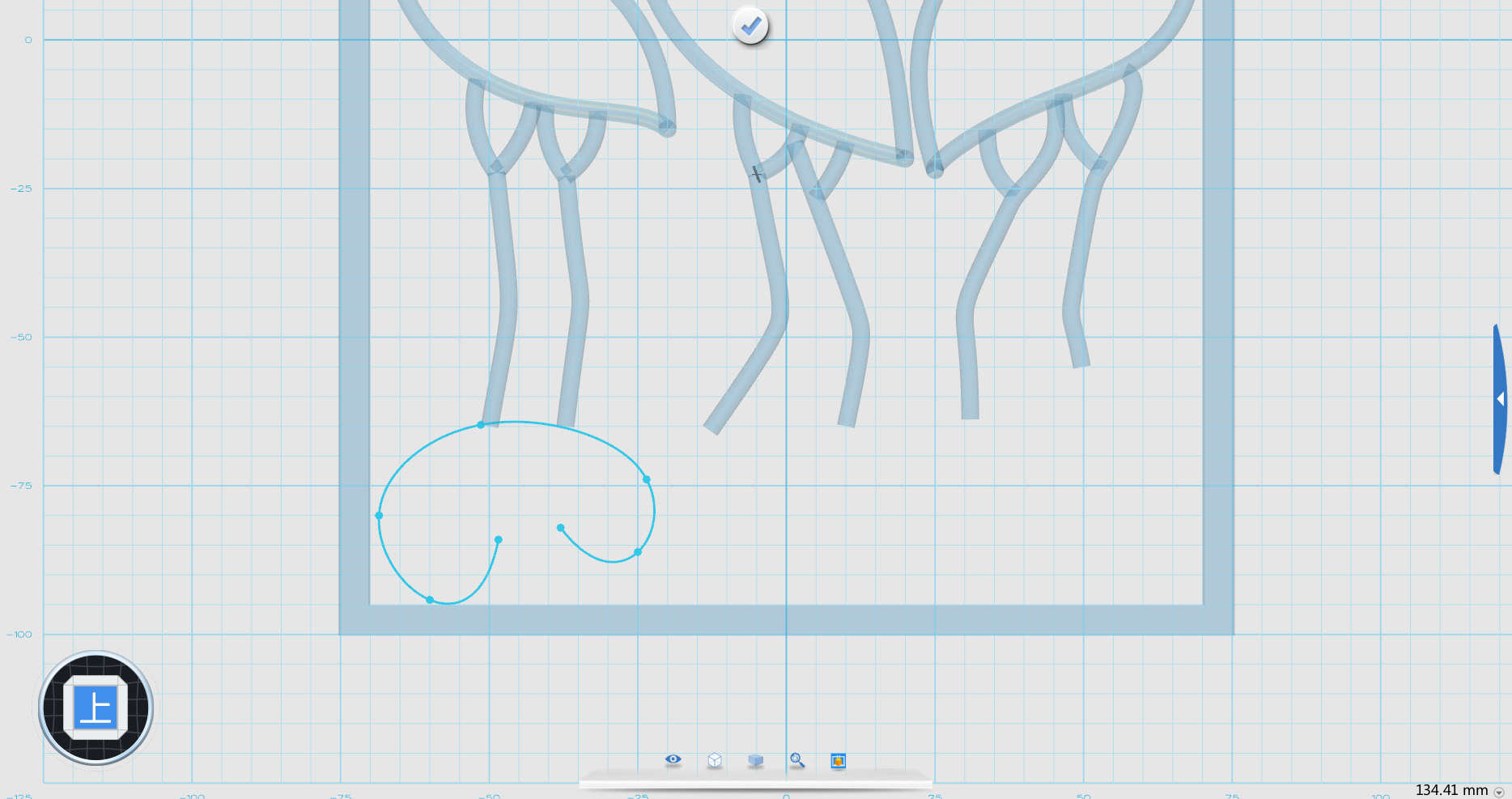

Step24. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step25. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

Step26. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

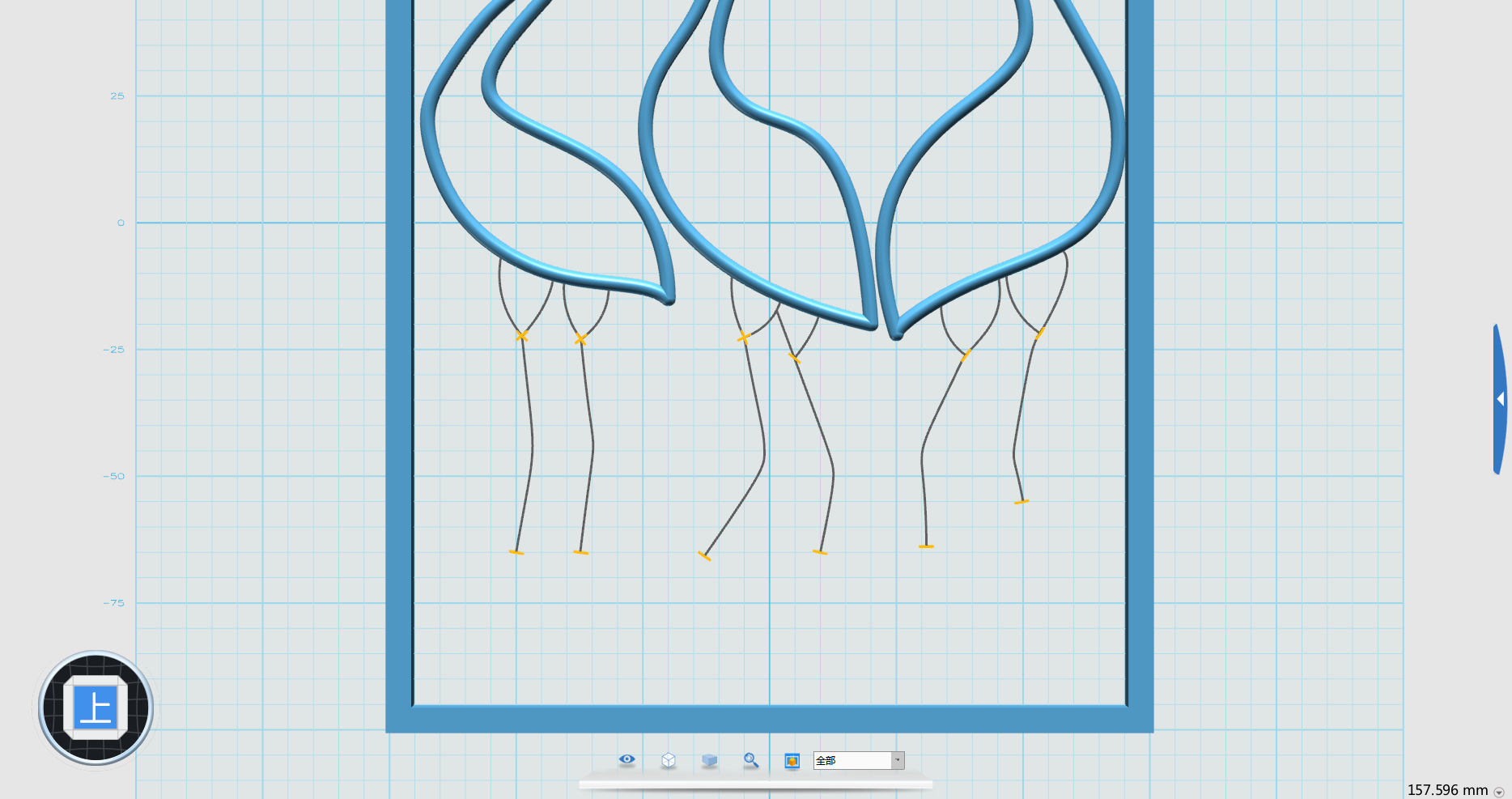

Step27.  在草圖繪制中點擊【圓形】，在15條曲線末端分別做垂直線段的15個圓，半經1.5。

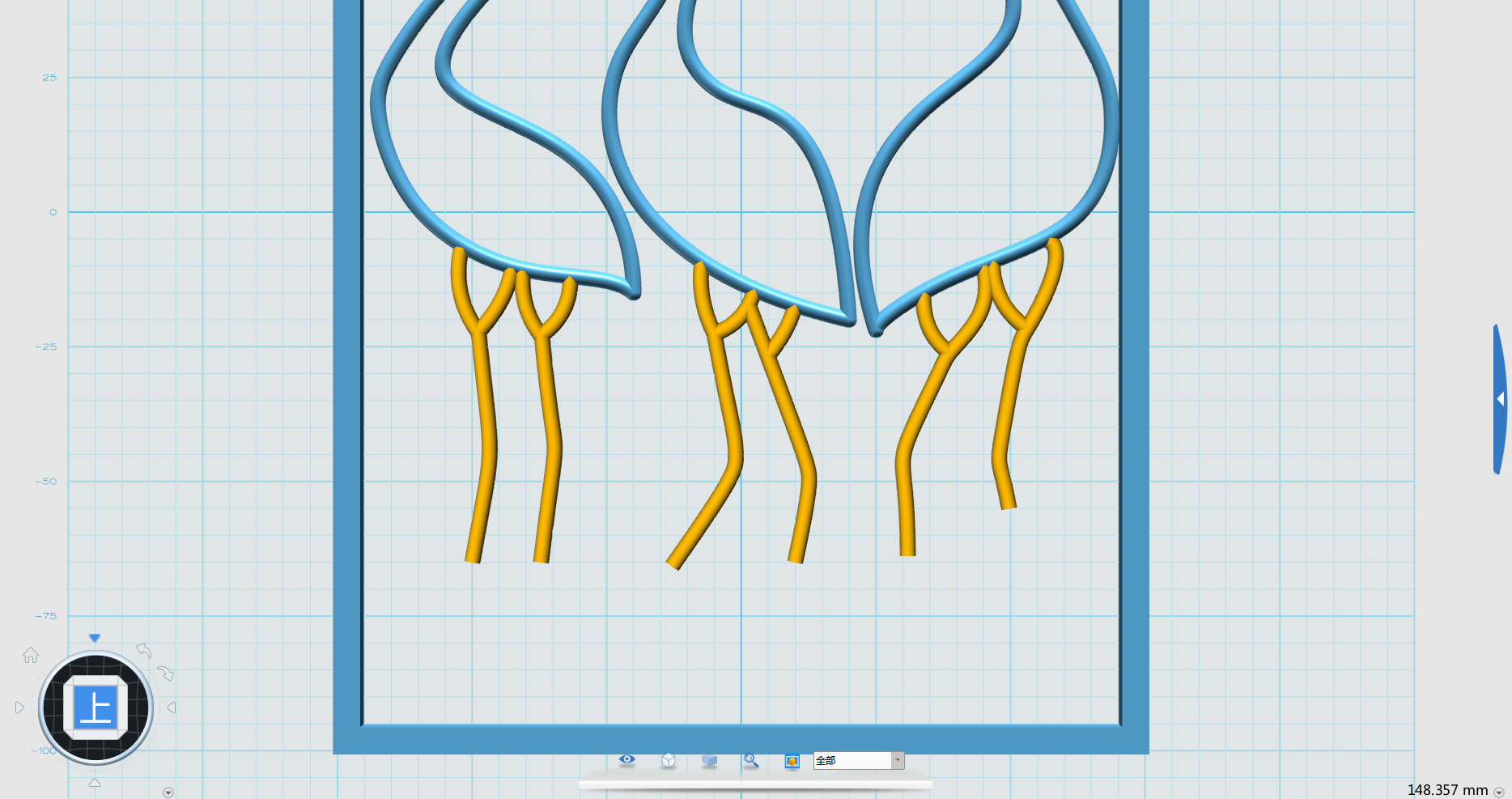

Step28. 在特征造型點擊【掃掠】工具，將十五條曲線分別進行掃掠。

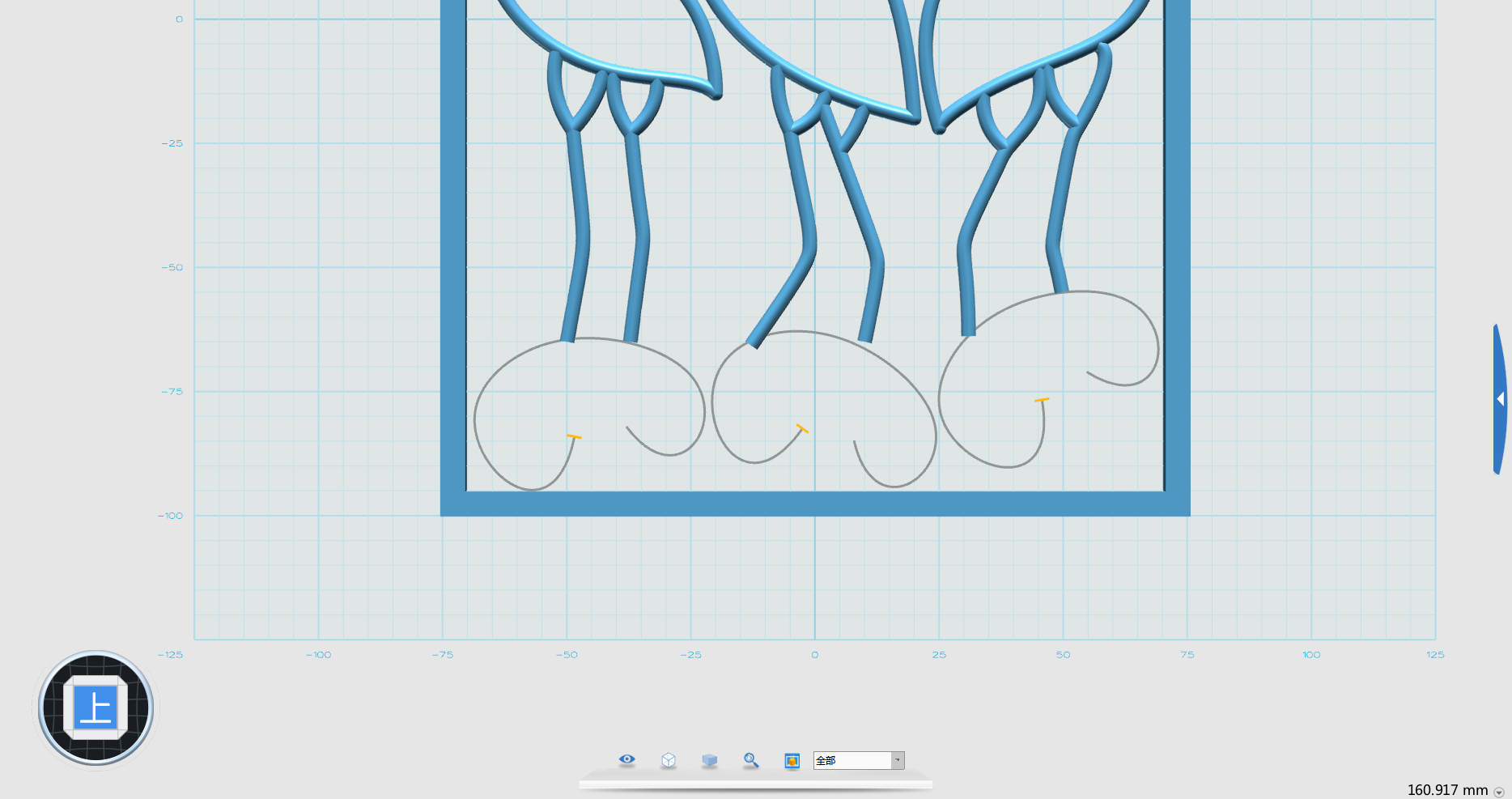

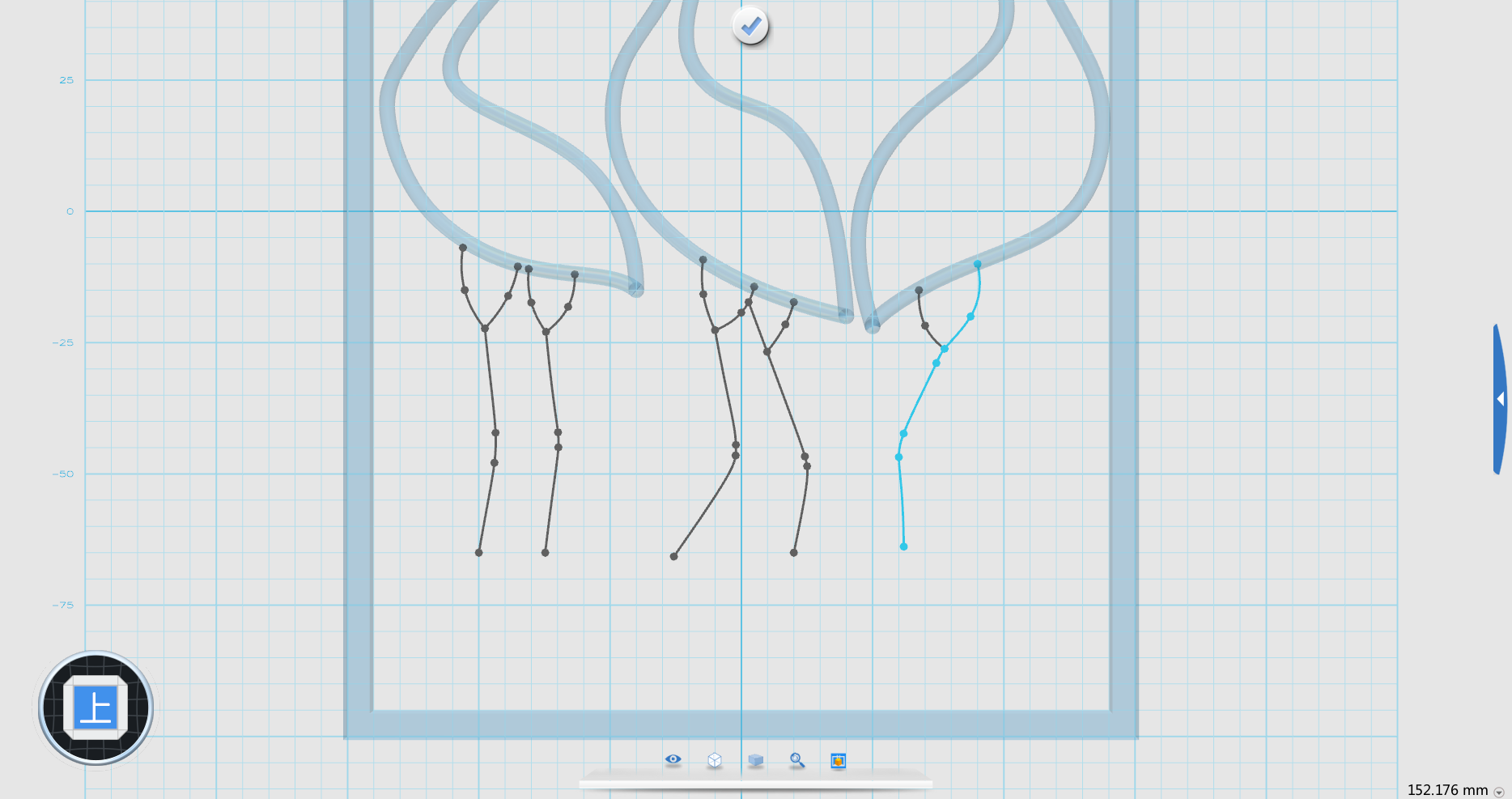

Step29. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

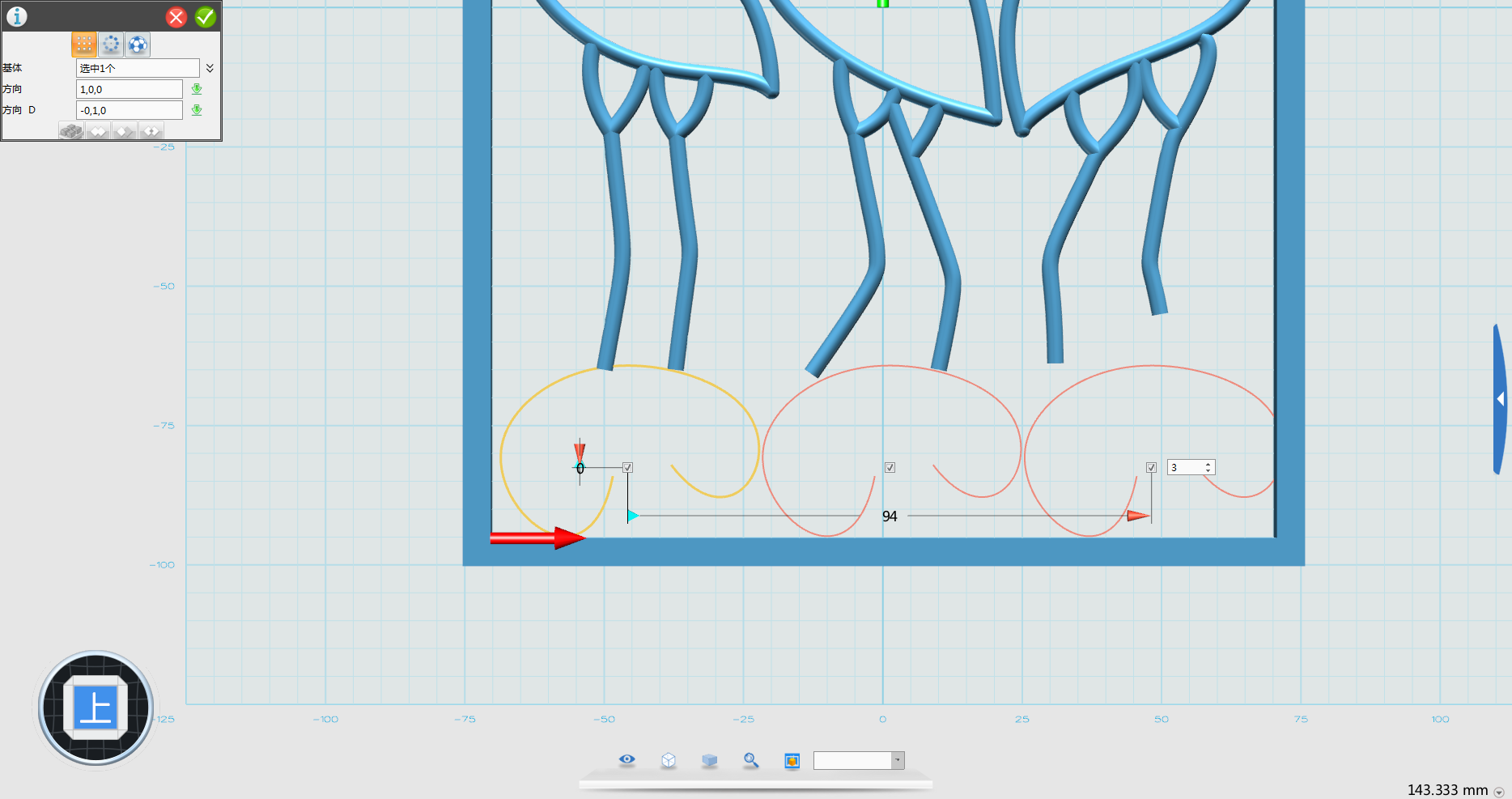

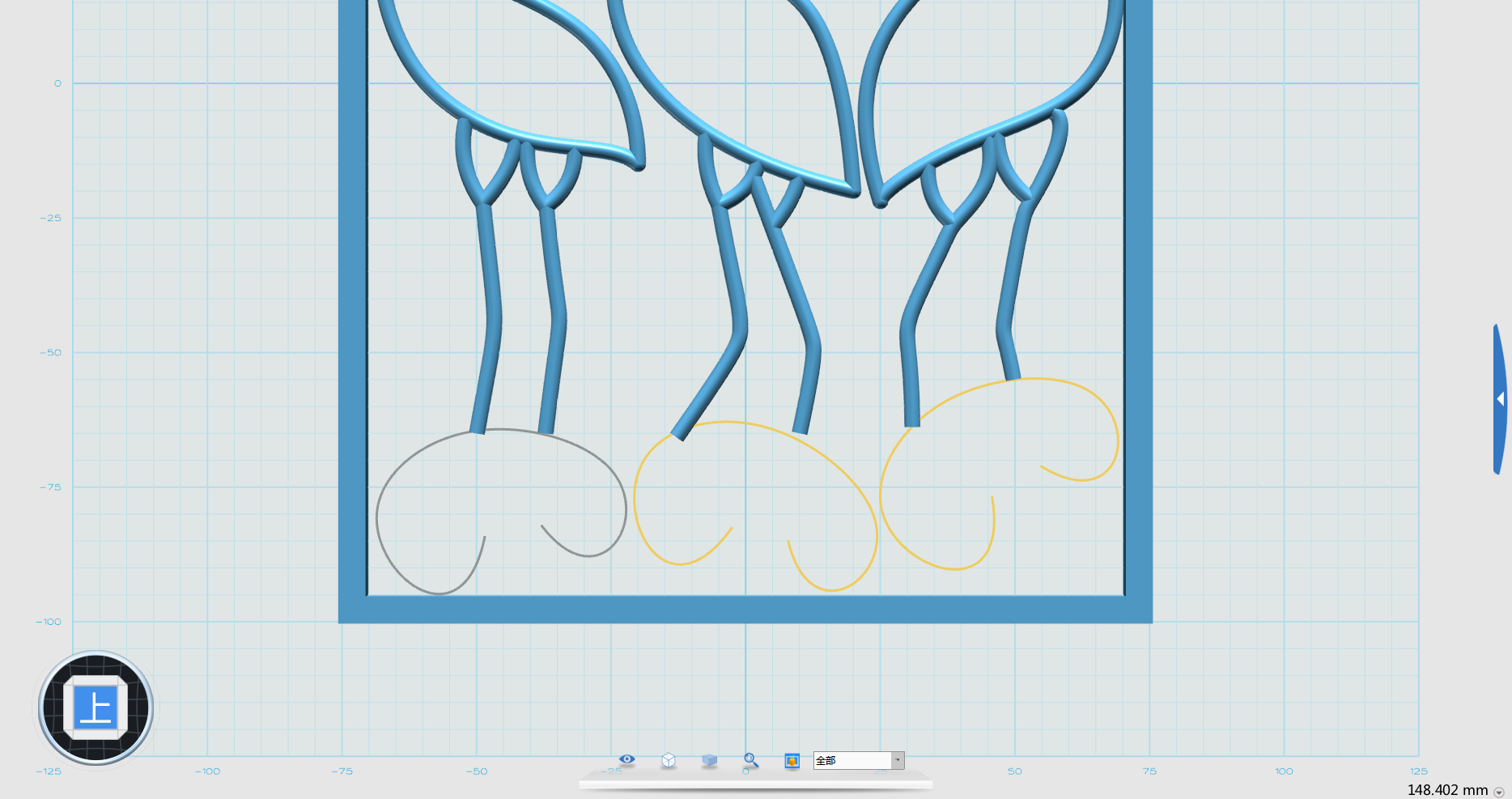

Step30. 在基本編輯點擊【陣列】將部件環形陣列，個數為3。

Step31. 在基本編輯點擊【移動】工具，將線段進行旋轉移動，如圖所示。

Step32. 在草圖繪制中點擊【圓形】，在3條曲線末端分別做垂直線段的3個圓，半經1.5。

Step33. 在特征造型點擊【掃掠】工具，將三條曲線分別進行掃掠。

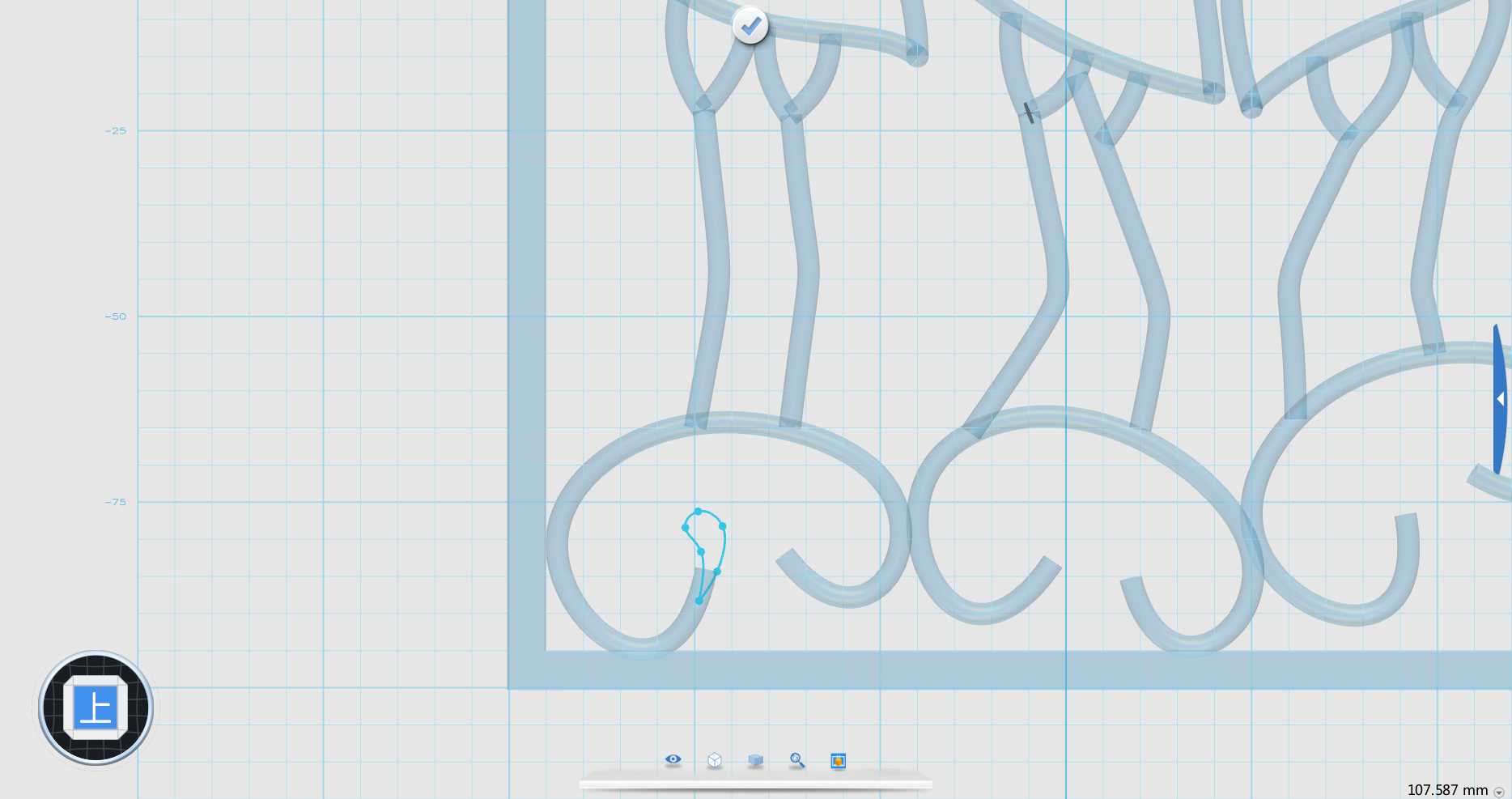

Step34. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。

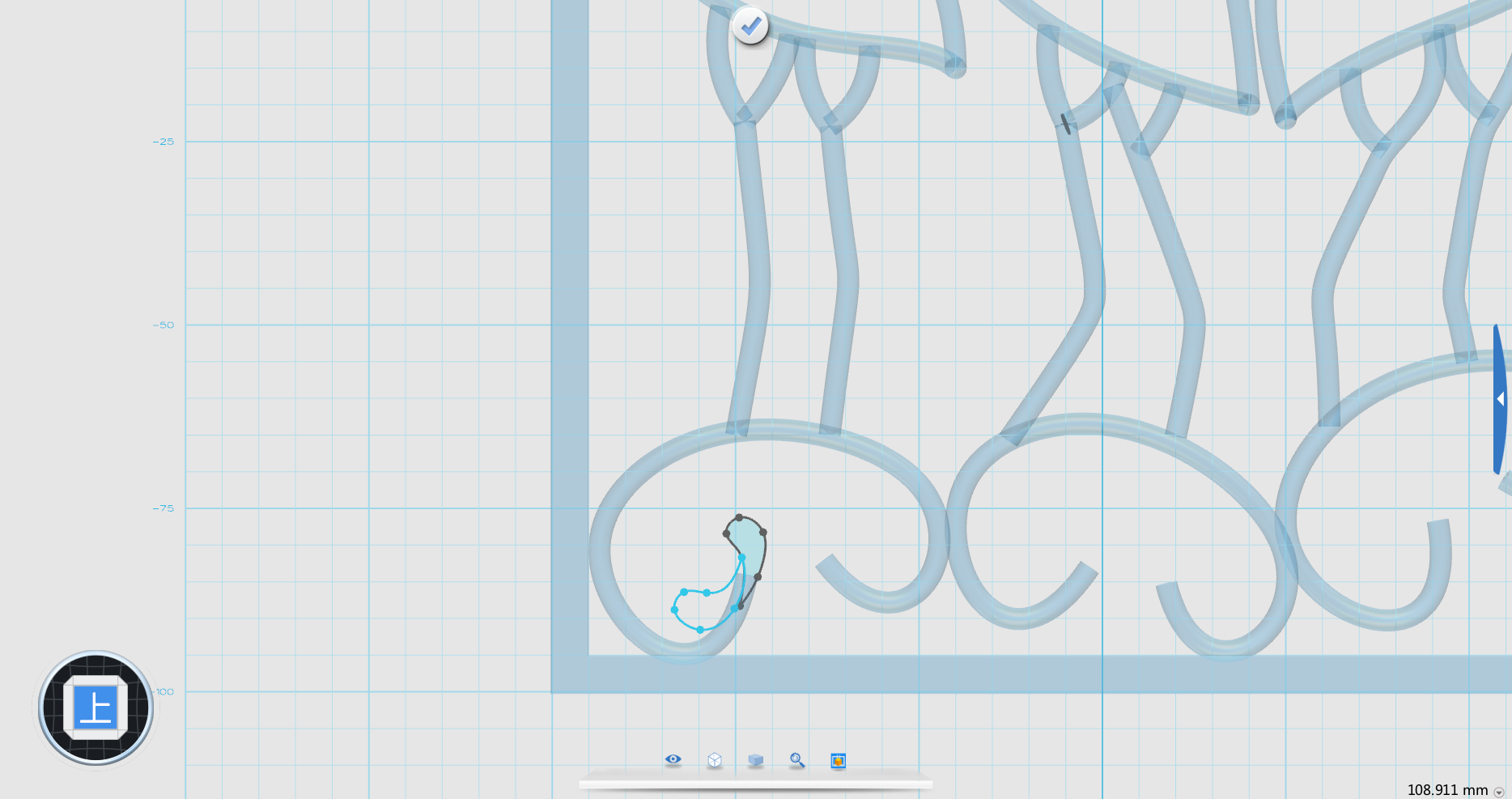

Step35. 在草圖繪制中點擊【通過點繪制曲線】，畫出如圖曲線，點擊正上方確定。
