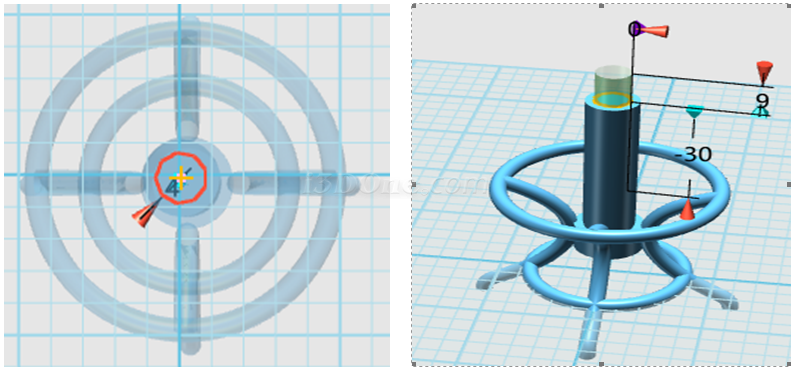

15、以拉伸出來的圓柱的頂視圖為基礎，繪制半徑為4的圓形草圖，如下左圖，并進行拉伸，得到如下右圖：

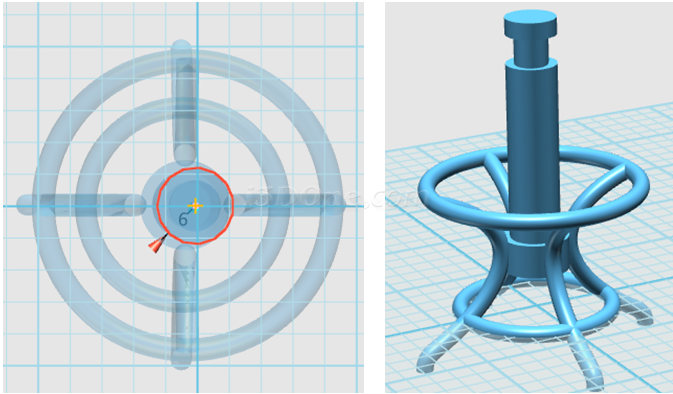

16、再次以拉伸出來的圓柱頂部為基礎，繪制一個半徑為6的圓形草圖，如下左圖，并進行拉伸，得到下右圖：

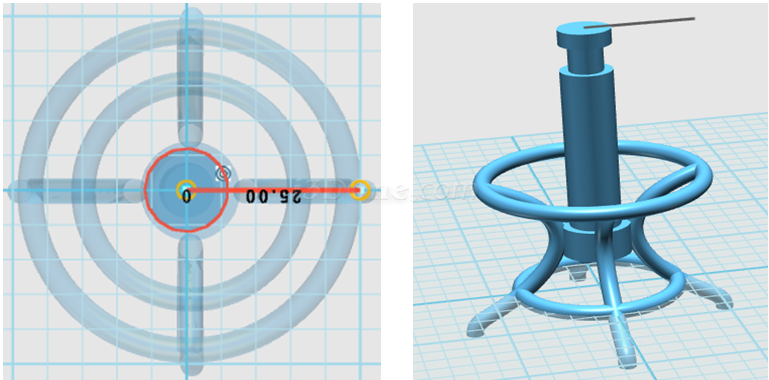

17、選擇上視圖，繪制一條長為25的直線，如下左圖，確定后得到下右圖：

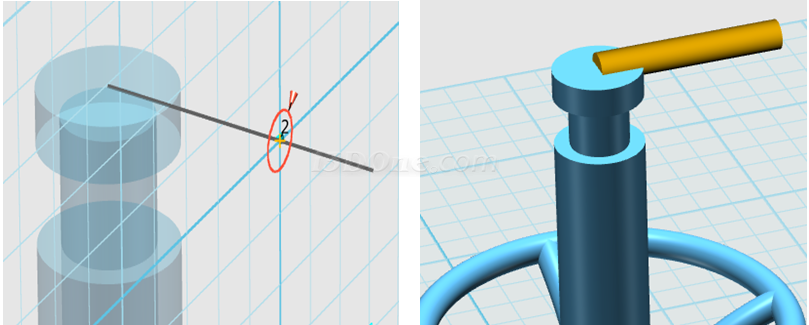

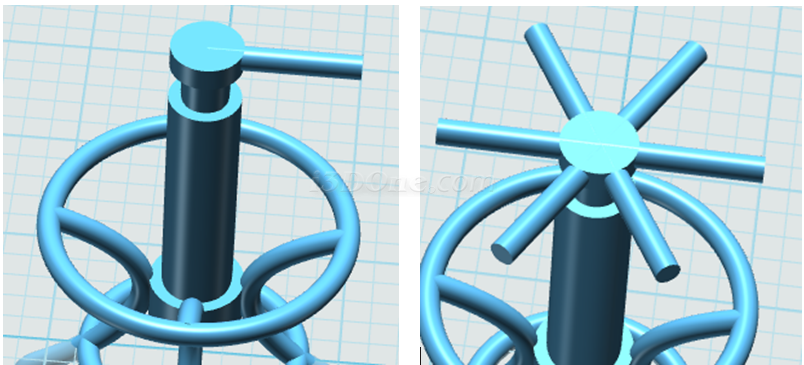

18、在直線上繪制一半徑為2的圓形草圖，與直線垂直，如下左圖，并以直線為路徑，對圓形草圖進行掃掠，得到如下右圖：

19、對上右圖中掃掠出來的橫向圓柱進行移動和調整，得到下左圖，并對其進行圓形陣列，得到下右圖：

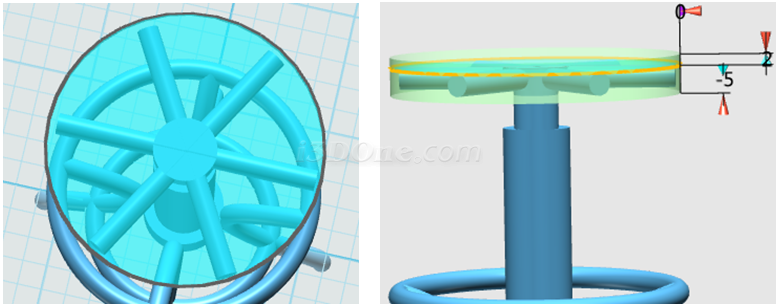

20、如下繪制圓形草圖，并進行拉伸，拉伸高度和方向如下右圖，形成椅子座墊定圈：

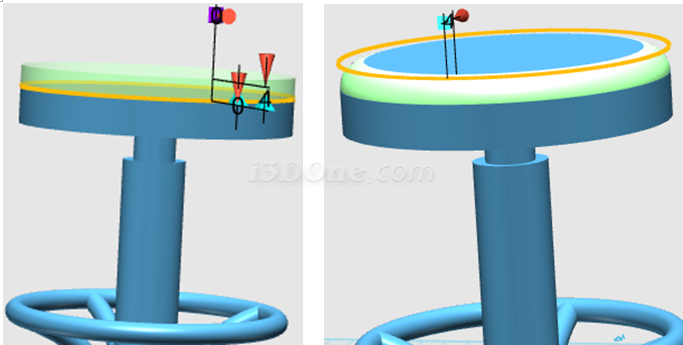

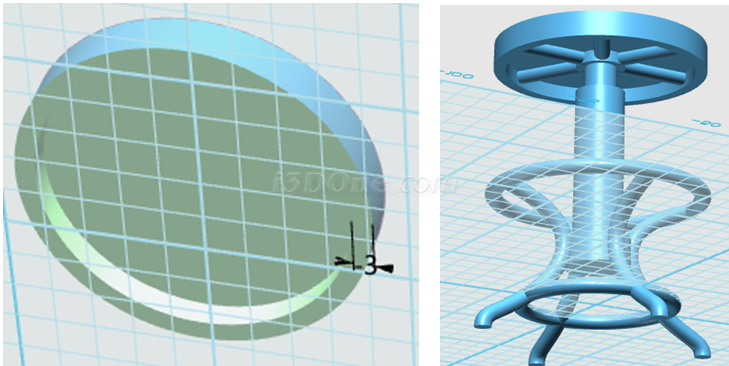

21、隱藏除座墊穩(wěn)定圈以外的其它部件，對座墊進行抽殼，如下左圖，后顯示所有部件，得下右圖：

22、選擇座墊穩(wěn)定圈頂部，對其進行向上拉伸長度為4，如下左圖，并對拉伸出來的圓餅進行邊緣圓角處理，如下右圖：

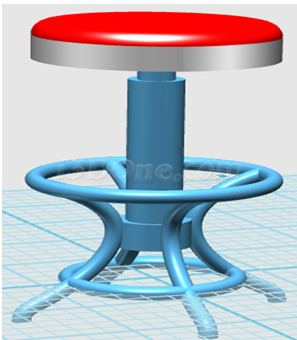

23、對座墊穩(wěn)定圈和座墊進行顏色選擇，以便后邊制作的過程中，好辨別，我設置顏色如下圖：

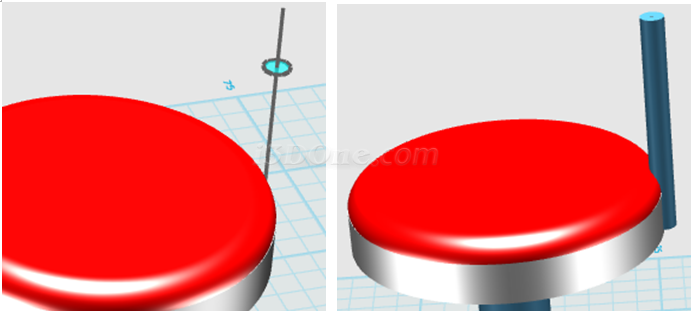

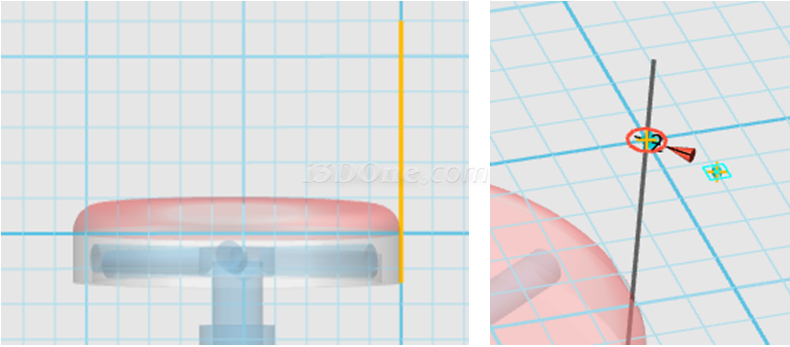

24、接下來設計椅子的倚靠，利用草圖繪制如下左上圖的直線，并繪制圓形草圖如下右上圖，以直線為路徑進行掃掠或者是拉伸圓形草圖，得到右下圖：

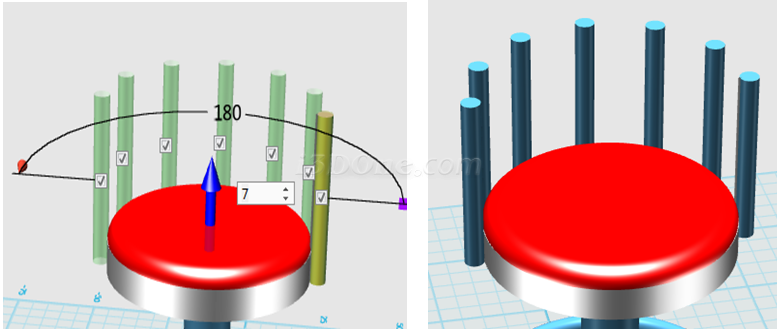

25、調整倚靠位置，并進行180度角陣列，如下左圖，確定后得如下右圖：

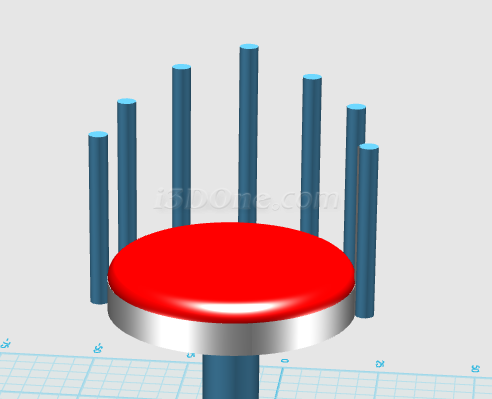

26、分別對倚靠的高度進行調整，中間的倚靠向上DE偏移12，次兩側DE偏移8,再次DE偏移4，得到下圖：

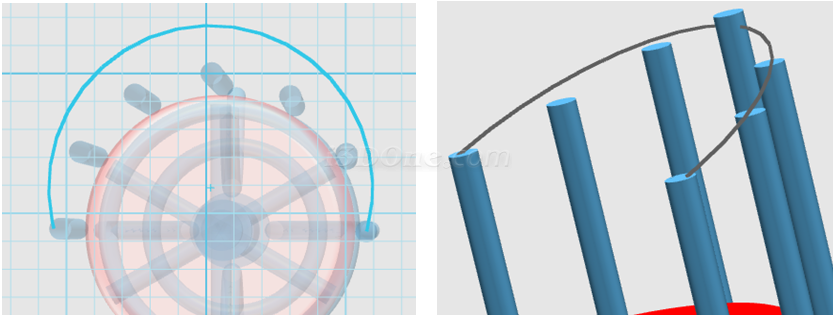

27、給倚靠添上后上方的腰護欄，選擇繪制弧線草圖，如下左圖，并對弧線進行移動和旋轉，得到下右圖：

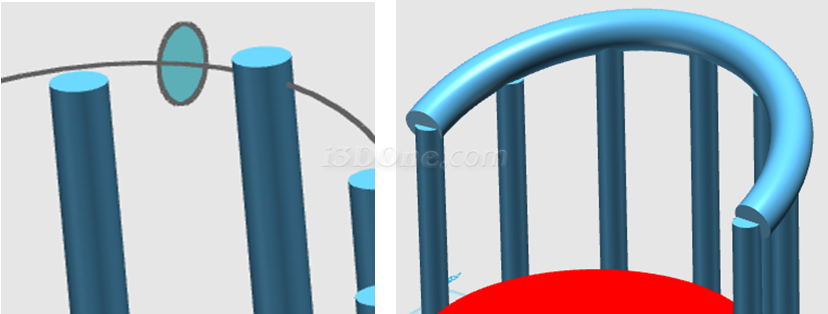

28、繪制半徑為3的圓形草圖，相切于弧線，得到下左圖，并以弧線為路徑，對圓形草圖掃掠，得到下右圖：

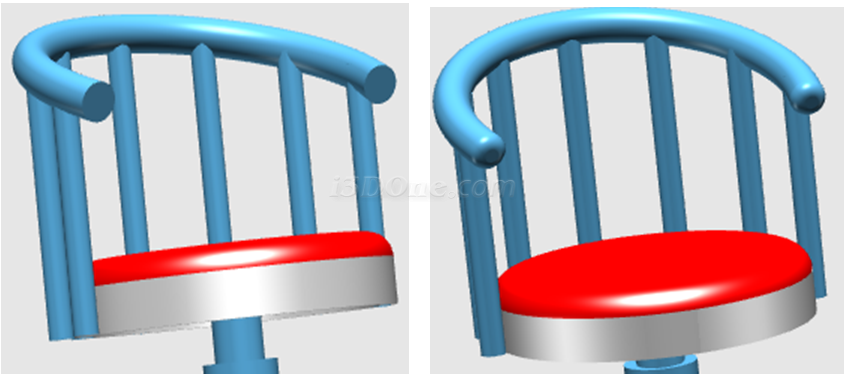

29、調整腰護欄位置，并對兩端的面進行DE拉伸，長度為8，得到下左圖，分別對腰護欄兩端進行圓角處理，得到下右圖：

30、隱藏上部分的倚靠、椅墊以及穩(wěn)定圈，繪制曲線草圖如下左圖，再在曲線草圖上繪制矩形草圖，并以曲線為路徑，對矩形進行掃掠，得到如下右圖：

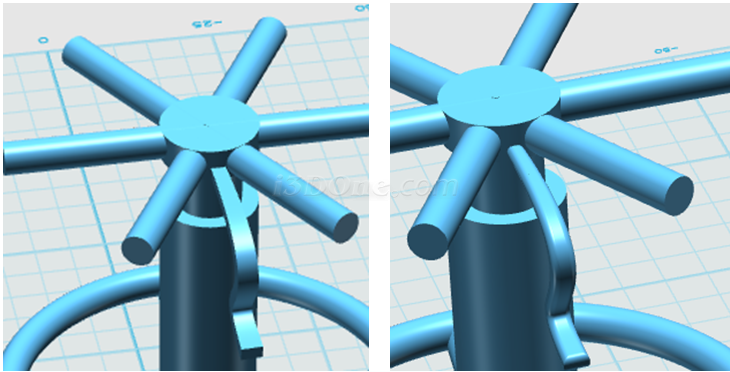

31、對矩形液壓手柄，進行錐銷，并調整手柄位置，如下左圖，對手柄邊緣進行圓角處理，得到下右圖：

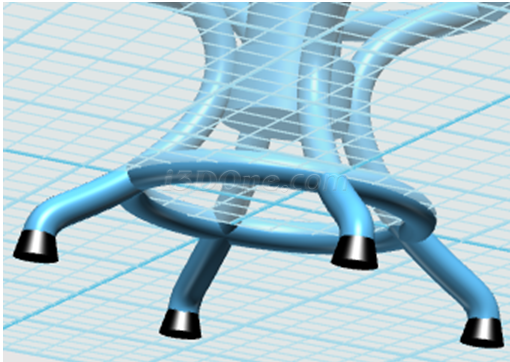

32、在椅子的腳上加上防滑保護墊。利用腳底面拉伸和陣列的方式，就可以得到下圖：

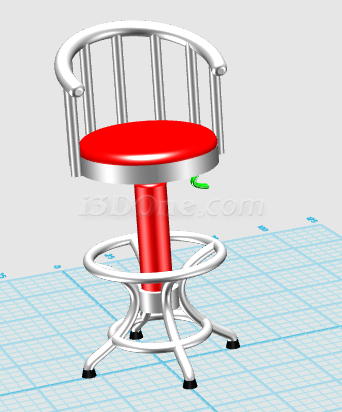

33、顯示全部，設置對應的圓角和顏色，調整位置，就以得到你喜歡的“升降旋轉椅”了。你會了嗎？
