三、3DOne中自定義原點旋轉的實現

在許多3D建模，例如門、窗等都不是以幾何中心為原點旋轉的，在3DOne中如何實現自定義原點旋轉呢？我們還是用長方體為例實現。

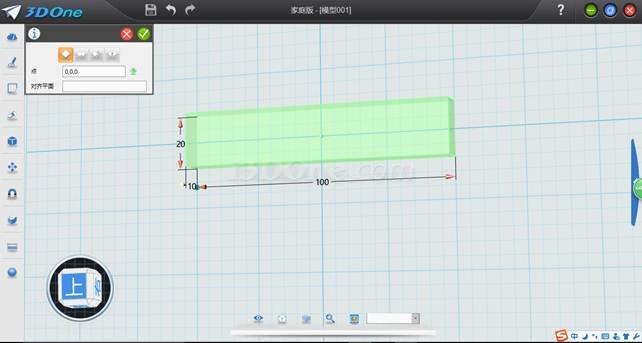

自定義原點旋轉第一步：準備如下圖長方體，希望長方體繞（-50,0,0）逆時針旋轉45°；

自定義原點旋轉第二步：輔助圓柱體的放置。在自定義原點（-50,0,0）放置一圓柱體（注意圓柱體高度需高于長方體）；

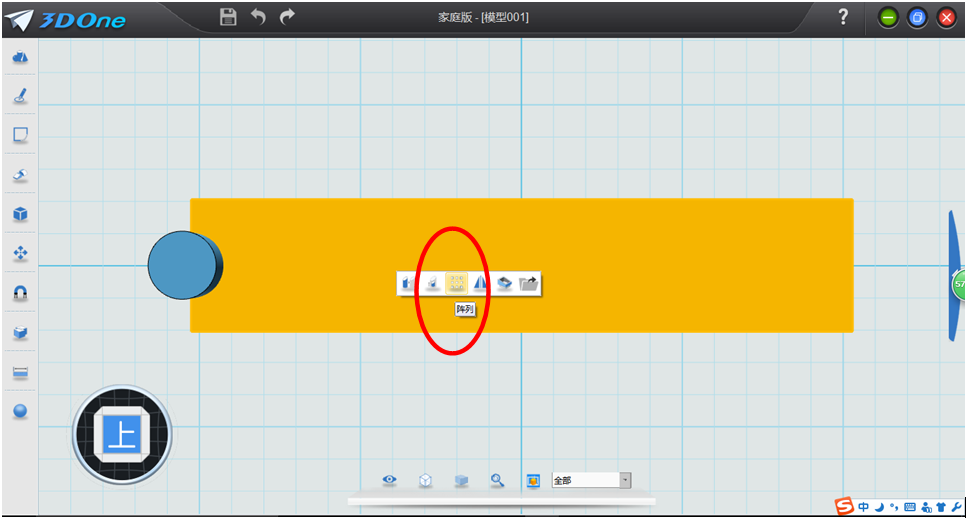

自定義原點旋轉第三步：左鍵點擊長方體，選擇陣列工具，并挑選圓形陣列，如下兩圖

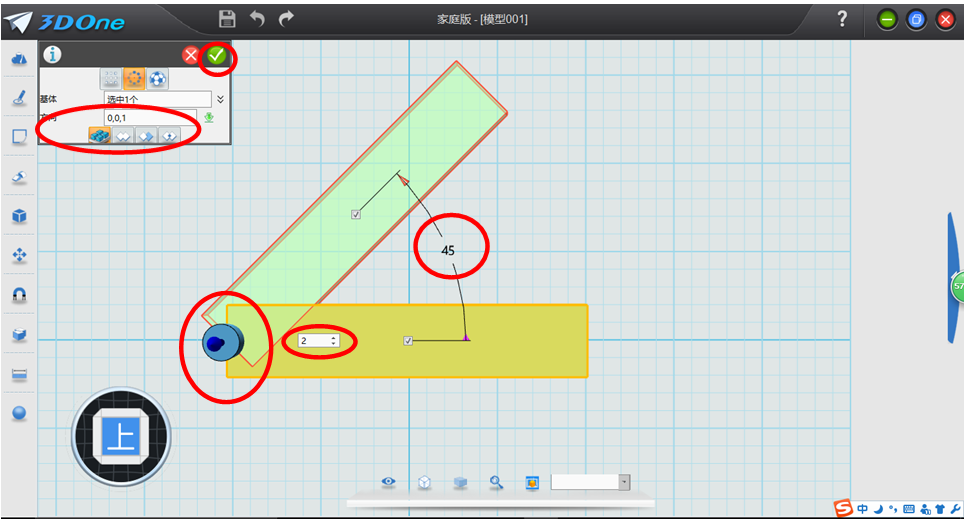

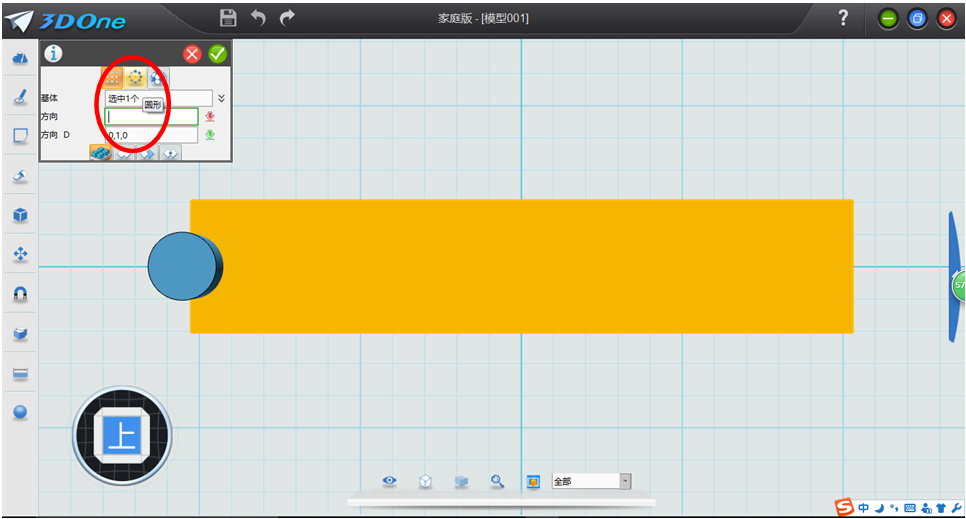

自定義原點旋轉第四步：圓形陣列方向的選擇、角度輸入操作，方向→點擊輔助圓柱體上表面圓心（出現一藍色圓柱箭頭）→輸入陣列數目2→輸入角度45°→確定

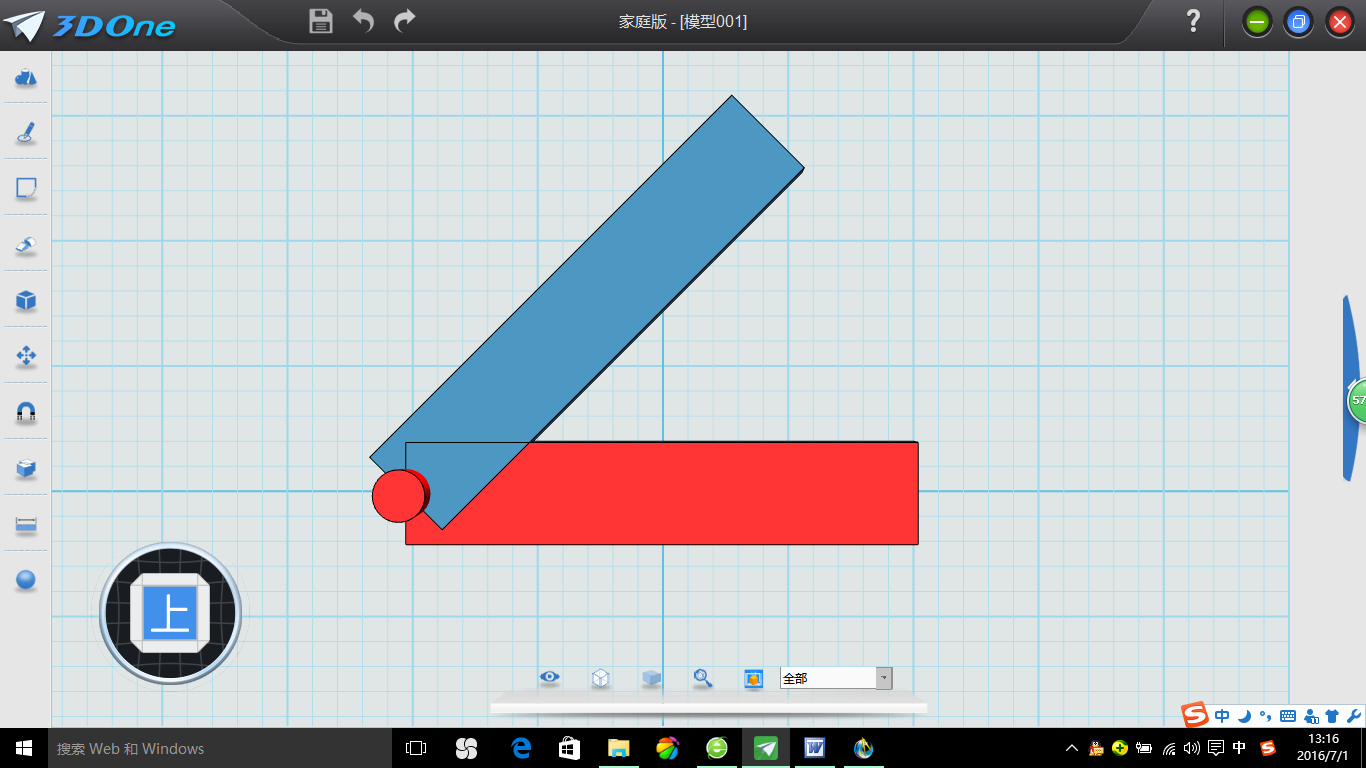

自定義原點旋轉第五步：刪除（或隱藏）基體、輔助圓柱體（紅色部分），得到按自定義原點（-50,0,0）逆時針旋轉45°后的長方體（藍色）。

四、萬向水龍頭的旋轉實現

大家可以在http://www.zhuangshijiaju.com/model/76845.html“萬向水龍頭”文件，該文件已經預留右邊水龍頭、杯子供給大家練習使用。

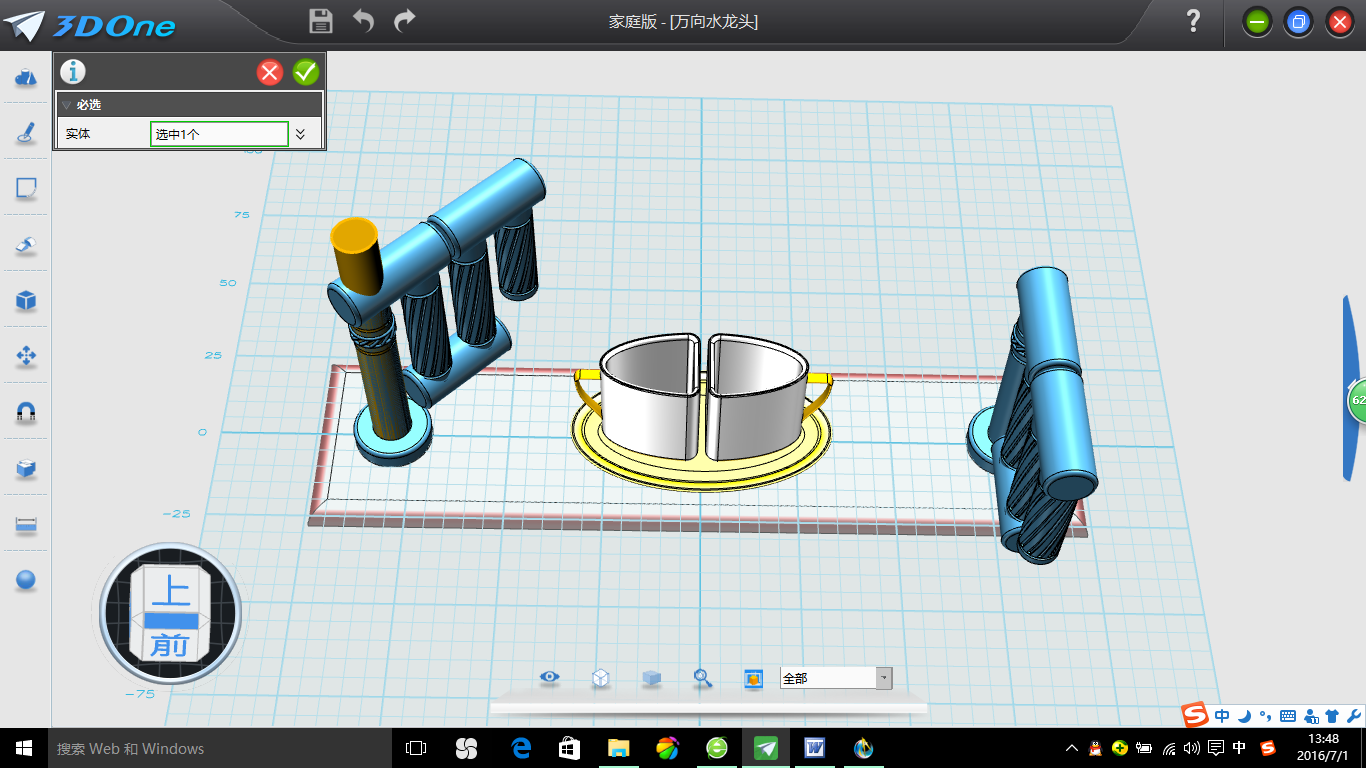

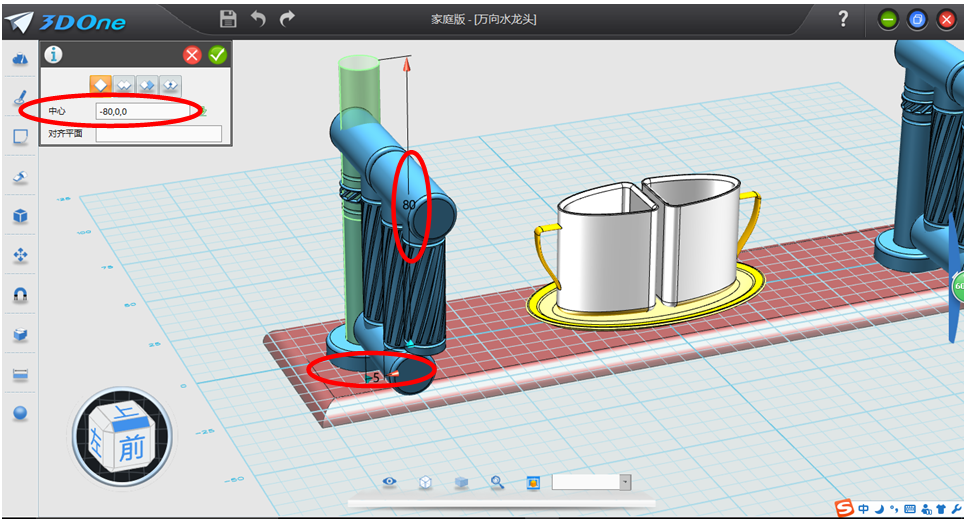

萬向水龍頭旋轉第一步：輔助圓柱體的添加，在中心（-80,0,0）繪制一半徑為5、高度80的輔助圓柱體如下圖。

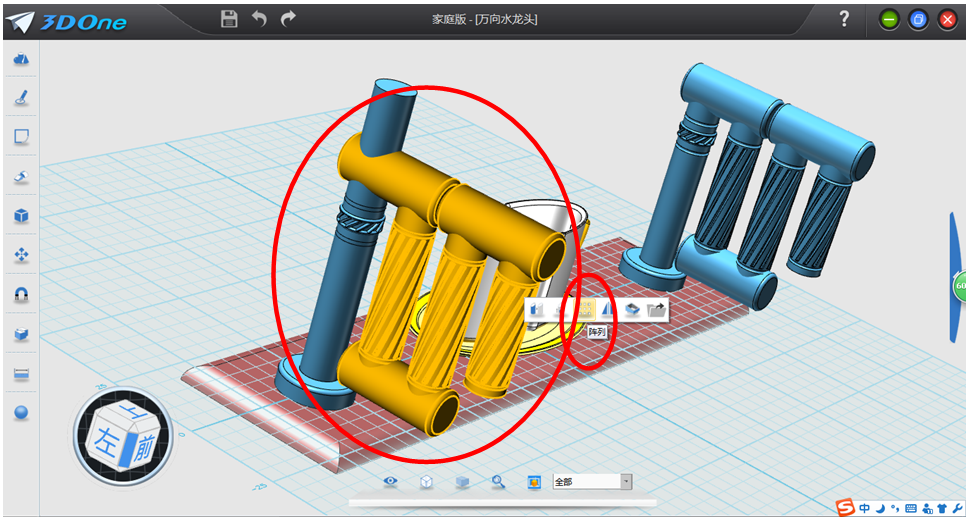

萬向水龍頭旋轉第一步：旋轉體的選擇，Ctrl+鼠標左鍵，逐個點選需要旋轉的幾何體，如下圖選中部分，并點選陣列工具。

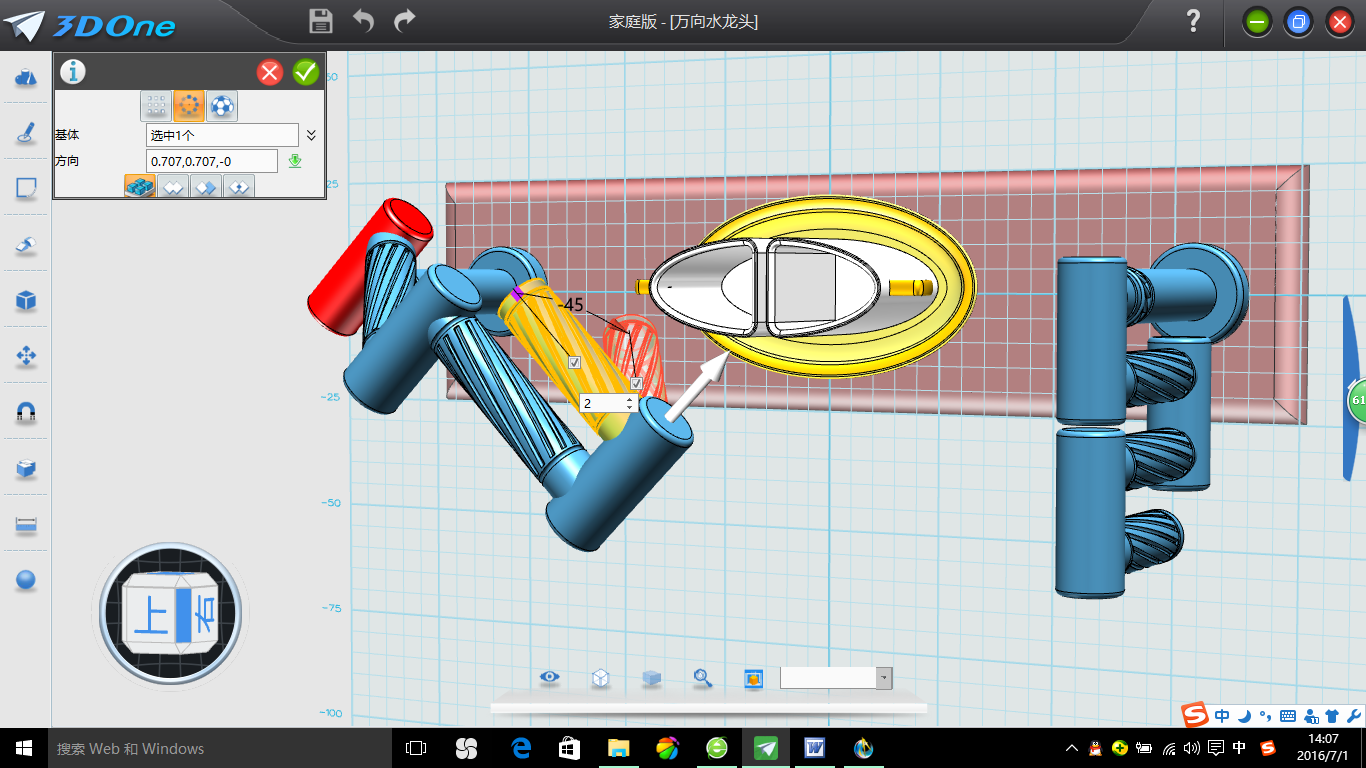

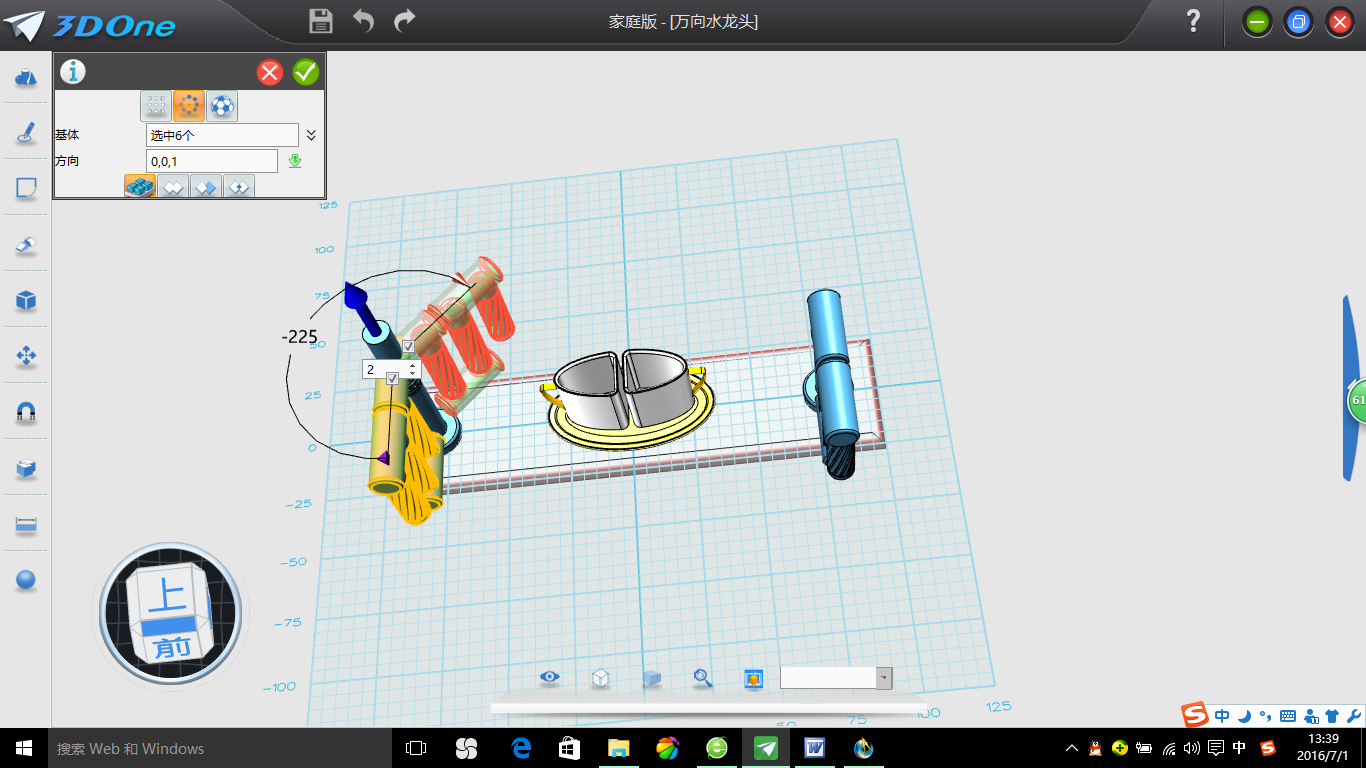

萬向水龍頭旋轉第二步：點選輔助圓柱體上表面圓心確定圓形陣列的方向、數量為2、角度為-225（當然這個角度可以根據大家的使用情況和喜好自定義），確定。

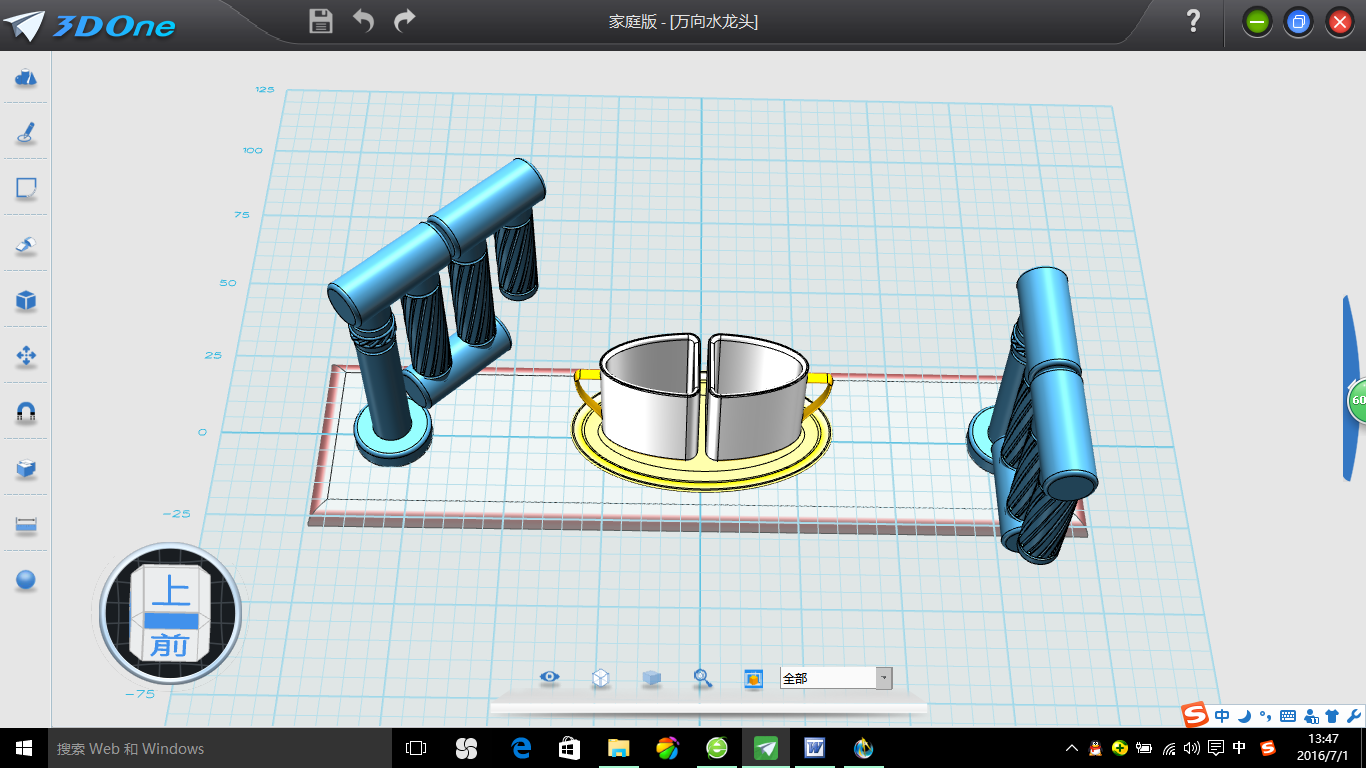

萬向水龍頭旋轉第三步：認真刪除本體，隱藏輔助圓柱體（如果做錯了或后來又覺得角度不適合，可以顯示輔助圓柱體反向陣列恢復），得到下圖效果，這樣看來萬向水龍頭的轉向效果顯現了。

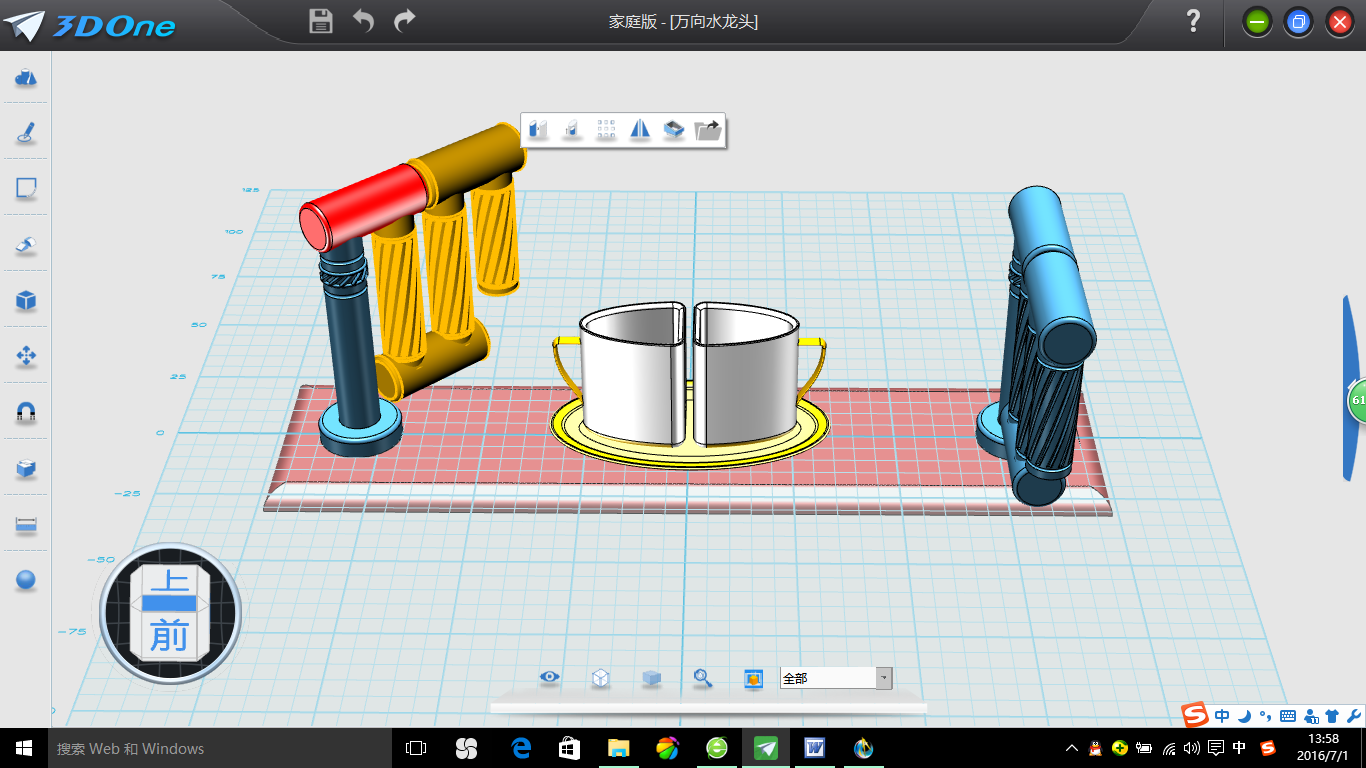

接下來我們要旋轉的是選中的這5個幾何體，有人就疑問輔助圓柱體在哪呢？聰明機智如你已經想到是紅色的那個，對了！

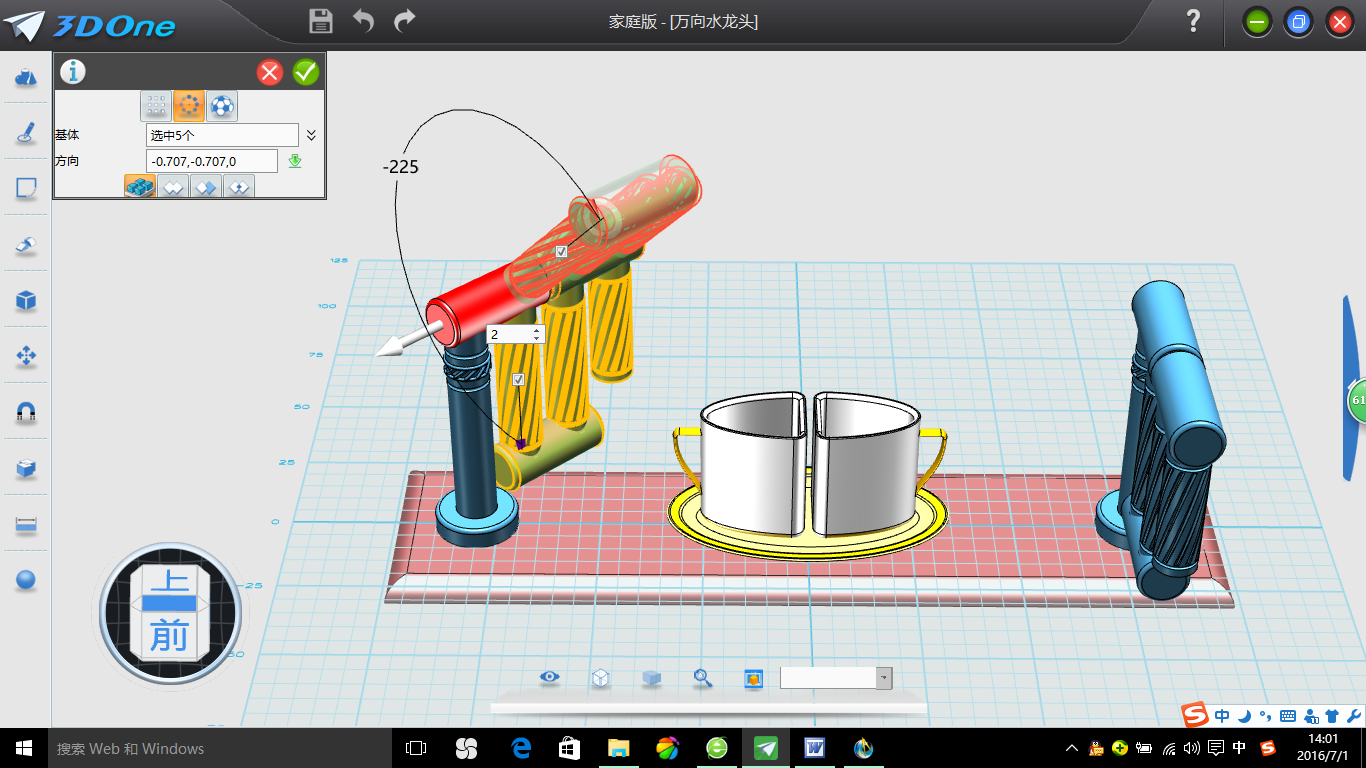

萬向水龍頭旋轉第三步： Ctrl+鼠標左鍵，逐個點選需要旋轉的5個幾何體，點選陣列工具→圓形陣列→方向→數量2→角度-225→確定，之后順手刪除多余的幾何體。

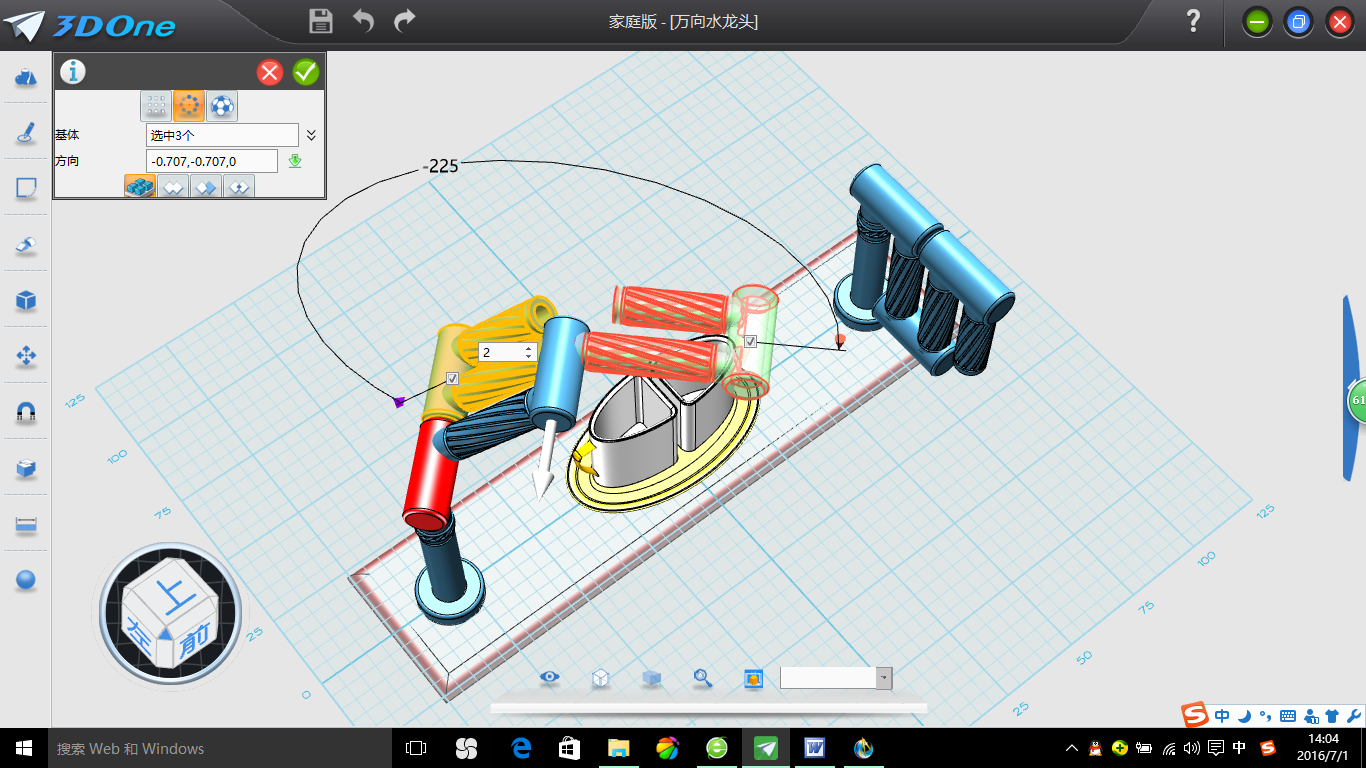

萬向水龍頭旋轉第四步：重復第三步的過程可得如下效果。

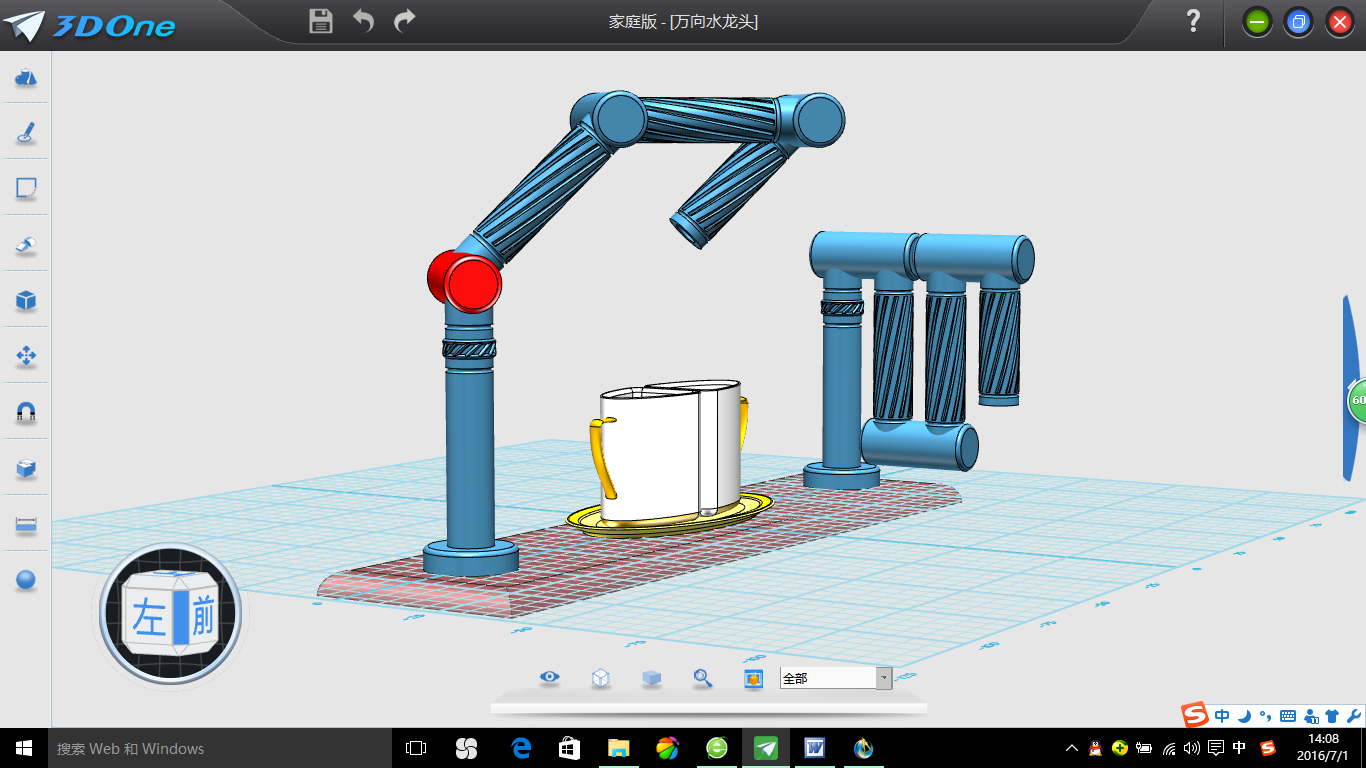

萬向水龍頭旋轉結果

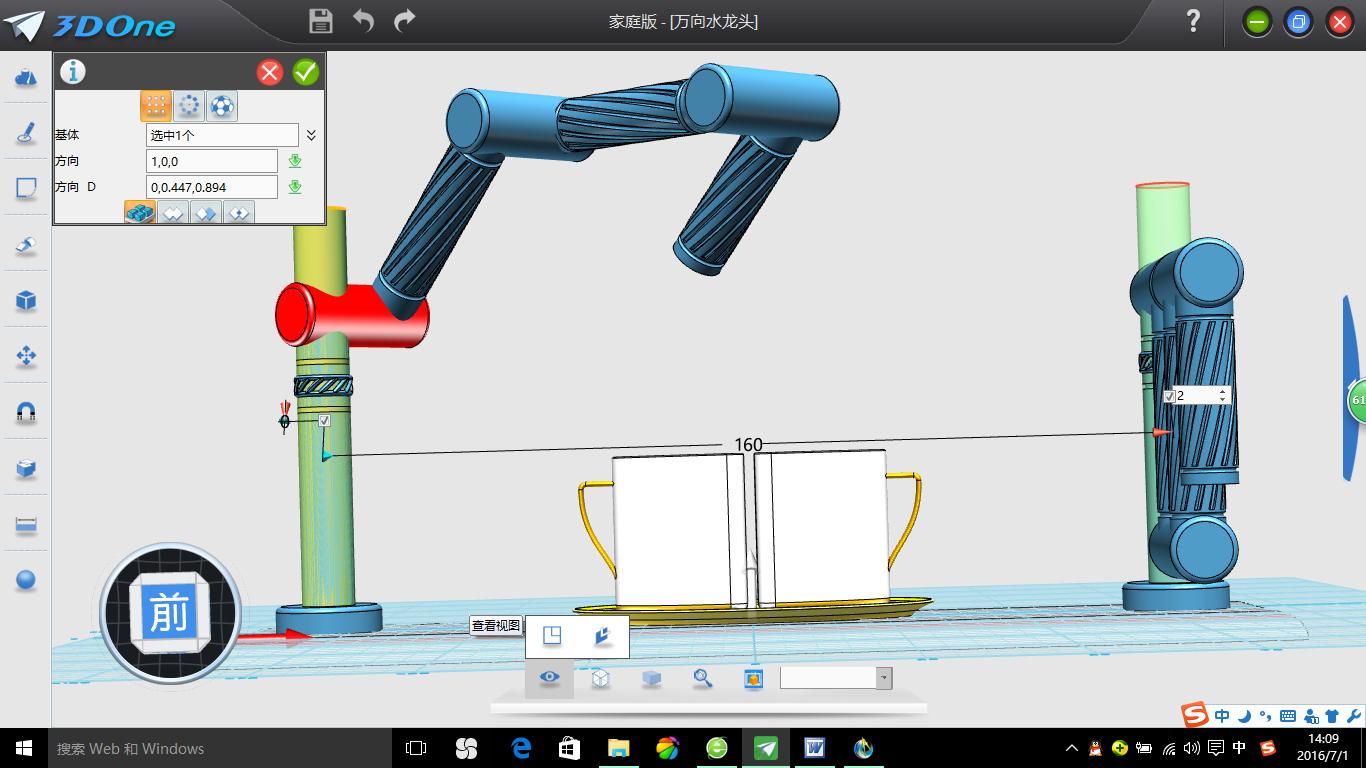

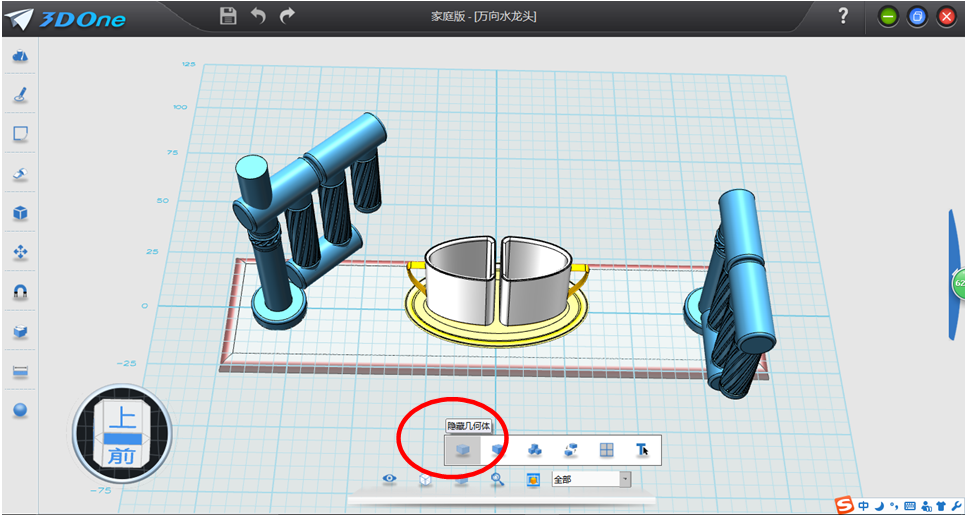

右邊的萬向水龍頭和杯子留給大家玩玩，操作之前請將輔助圓柱體用“顯示幾何體”工具將它解放出來，利用線性陣列→方向右（1,0,0）→數量2→距離160，在右邊水龍頭添加輔助圓柱體即可開始操作，將水龍頭對準右杯子。
