圖形運動在“萬向水龍頭”建模中的應用

------基于小學數學五年下冊第五章的運用

小學數學五年下冊第五章內容為《圖形的運動（三）》，通過鐘表指針講解了圖形的旋轉，結合過往的平移基本上讓學生了解到平面上的運動方式。

3DOne為3D建模提供了良好的視角轉換和友好界面，只要適當研究可以將小學的平面圖形運動靈活應用到三維空間中，為將來初中《立體幾何》的學習夯實基礎。

萬向水龍頭建模過程中可以讓小學生充分聯系和運用所學的《圖形的運動（三）》知識。

一、圖形平移和旋轉回顧

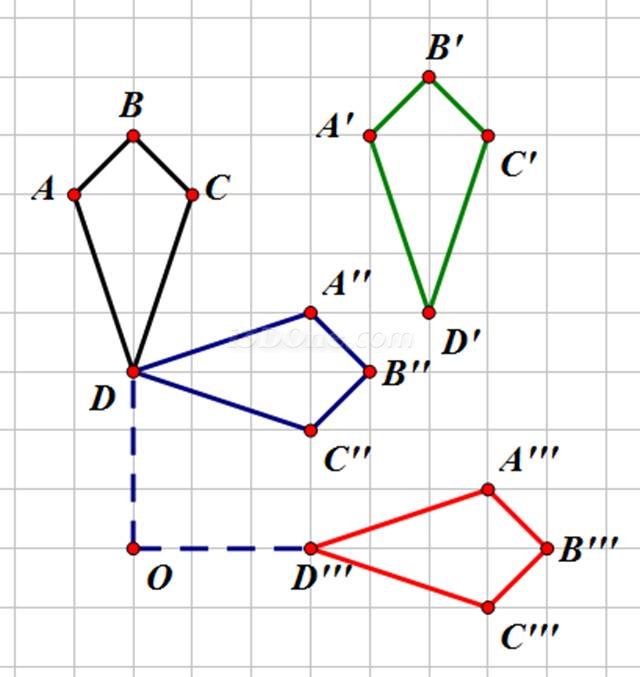

我們先簡單復習圖形的平移和旋轉。下圖中四邊形ABCD為變化前圖形，四邊形A′B′C′D′為原型上移一個單位后右移5個單位得到的圖形，四邊形A′′B′′C′′D′′為原型繞點D順時針旋轉90°得到的圖形，四邊形A′′′B′′′C′′′D′′′為原型繞點O順時針旋轉90°得到的圖形。

從上面的例子我們發現四邊形A′′B′′C′′D′′、四邊形A′′′B′′′C′′′D′′′同樣是由原型通過旋轉而得，但是選擇不同的旋轉點所得到的圖形位置是不相同的。

二、探究3DOne的動態旋轉與幾何中心的關系

那么在3DOne中如何實上述兩種不同的旋轉？我們先做一個簡單的嘗試。

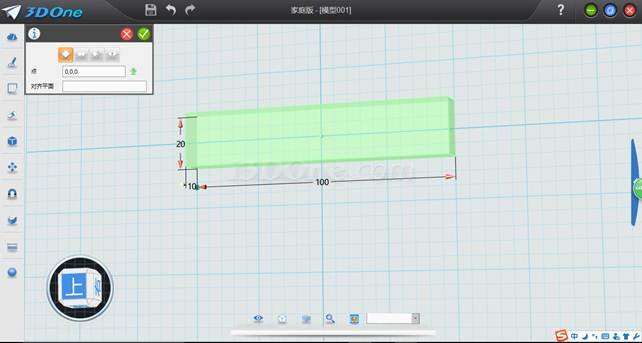

第一步：繪制一個100×10×20mm的六面體，如下圖；

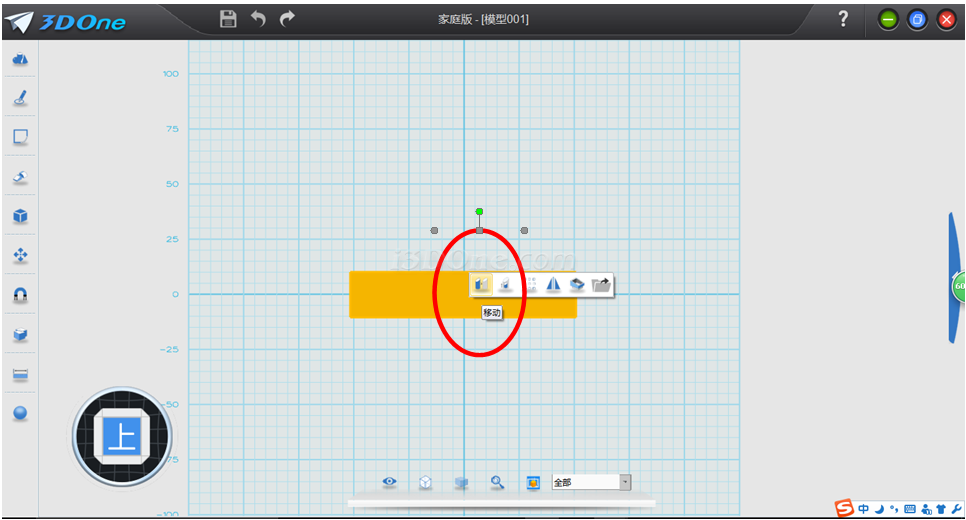

第二步：點擊六面體實體，在彈出菜單內選著移動工具；

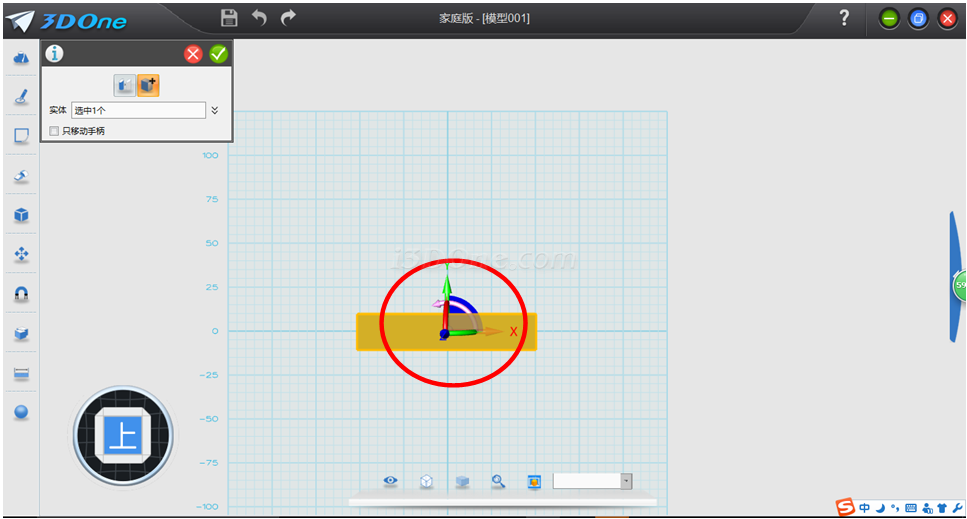

第三步：在移動屬性框內選著“動態移動”，可以看見六面體內有平移（X、Y、Z軸）和旋轉手柄；

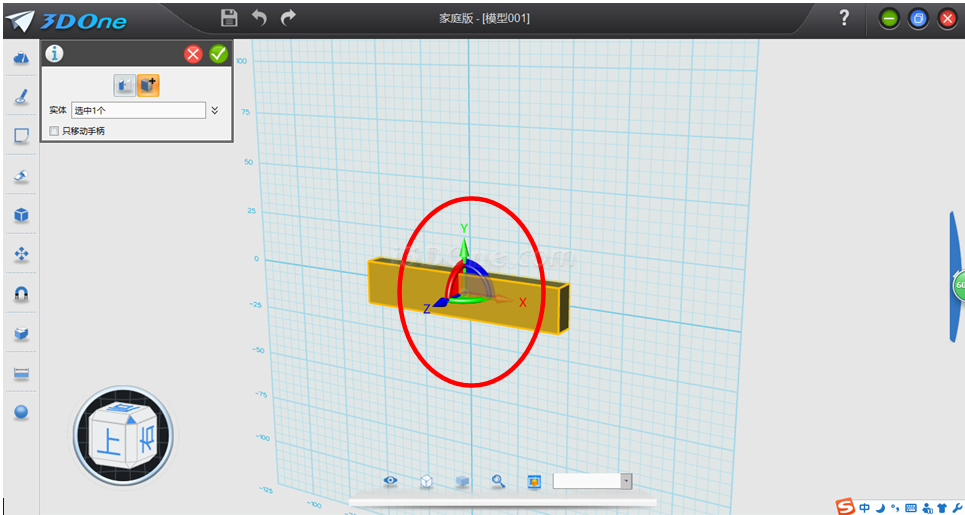

第四步：鼠標移動至Z軸對應的旋轉手柄，手柄會變粉色的圓弧箭頭；

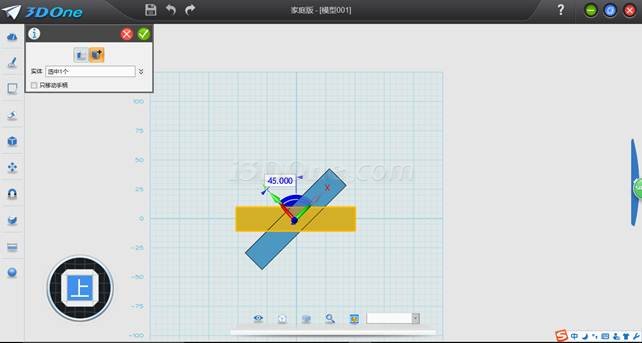

第五步：鼠標左鍵點擊激活的Z軸圓弧旋轉箭頭朝左旋轉，會出現旋轉角度輸入框，可鍵入你需要的角度（45°）；

大家可以嘗試在不同軸旋轉一下，你會發現長方體（對稱體）“動態旋轉”過程中基本是以它的幾何中心旋轉，如果不規則體“動態旋轉”會是怎樣的呢？我們可以探究一下。

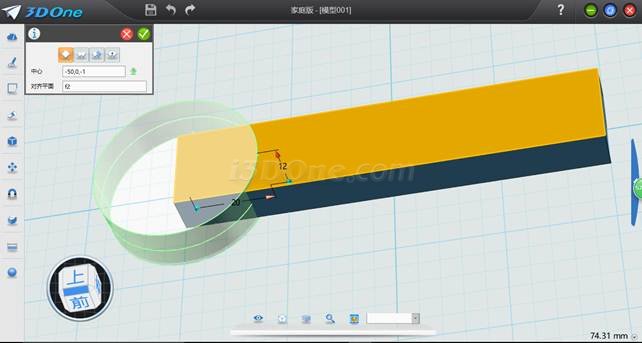

探究第一步：如圖在剛才的六面體左側放置一圓柱體,中心坐標、尺寸如圖。這樣構成的整體為不規則體；

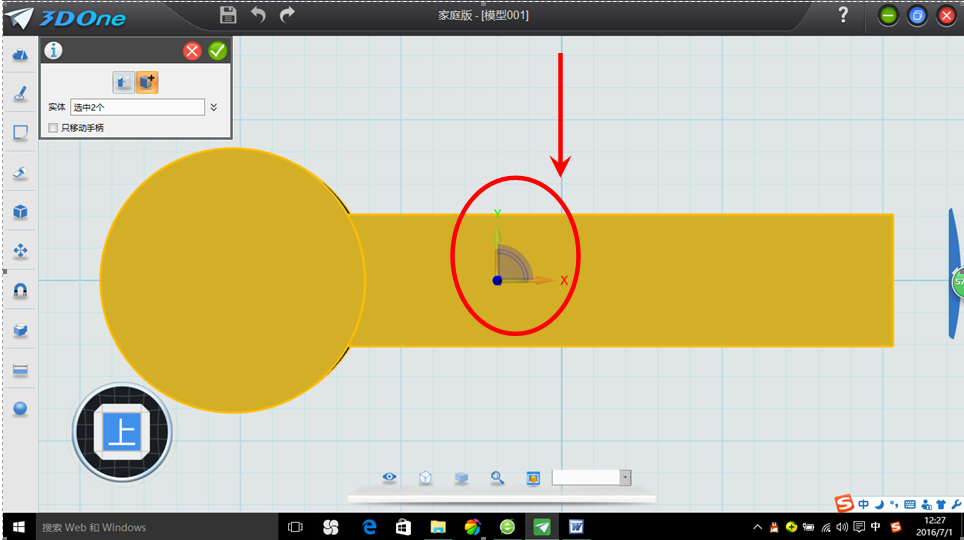

探究第二步：框選圓柱體和長方體，點擊左側工具欄“基本編輯”，選“移動”工具，如下圖；

從上圖已經很明顯能看到移動手柄已經向左側偏移了，這是因?yàn)殚L方體左側疊加圓柱體后幾何中心左移，所以“動態移動”中的旋轉是以幾何體的中心點為原點旋轉的。

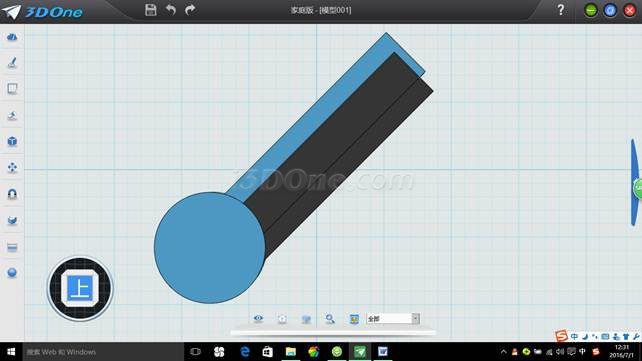

探究第三步：同樣旋轉45°的結果如下圖。對比上述長方體旋轉45°（黑色）就可以發現區別了。
