  共享折疊坐便架說明書

技術領域

　　本實用新型涉及一種大便坐便架，具體地說是一種共享折疊坐便架。

背景技術

    眾所周知，現有的公共廁所，多數是安裝簡單的蹲便器，實現蹲坑式蹲廁，中老人使用這種蹬便器就不方便或者使用困難，在高鐵上或有些家庭通常設有坐便器，雖然特別適合中老年人使用，但是年輕人卻不喜歡用它，尤其是在疫情階段，使用坐便器更容易產生交叉感染，怎么才能解決這個問題呢？因此在公共廁所或衛生間設計了一種“共享折疊坐便架”很有必要，讓一個公廁空間可自由變換或選擇坐便架或蹲便器，讓老、中、青所有人群按自已的喜好，自由選擇自已如廁方式。

發明內容

    本實用新型的目的是為了克服上述現有技術的不足，提供共享折疊坐便架。

本實用新型的技術方案是：種共享折疊坐便架，包括公共廁所后墻體，隔板，蹲便器，水箱，控制器，左邊按鍵，右邊按鍵，二關節機械轉動臂，圓形底盤支架，舵機夾，膨脹螺栓，長方形中框架，后端夾，第一轉軸，前端夾，第二轉軸，U形支撐腳，穿孔坐便蓋板，可轉動坐便板，掌中寶，小方舟AI模塊，第一舵機，第二舵機，第三舵機，第四舵機，電源開關，其特征是：可轉動坐便板通過兩個相同圓形底盤支架的膨脹螺栓固定在后墻體且在蹲便器的正上方，水箱設在兩隔板之間的后墻體上，控制器設在后墻體左上角，所述的可轉動坐便板，是在兩組平行且設固定間距的二關節機械轉動臂上方設置穿孔坐便蓋板，所述的二關節機械轉動臂是在長方形中框架的前端夾固定第三舵機，第三舵機通過第二轉軸連接U形支架腳，長方形中框架的后端夾通過第一轉軸連接第一舵機，第一舵機被固定在圓形底盤支架的舵機夾上。

共享折疊坐便架的控制器電路均采用已公開且通用的成熟技術與器件，電路原理方框圖是，小方舟AI模塊（內置語音識別功能）與盛思掌中寶擴展板端口的數據發送與接收線路互連互通，掌中寶擴展板輸出P0端口并接DF15MG第一舵機和DF15MG第二舵機，輸出端口P1并接DF15MG第三舵機和DF15MG第四舵機。

本實用新型的有益效果是：1、結構簡單，語音聲控，操作使用方便，2、節約在公廁大量安裝坐便器的資源，降低成本工程費用。3、在疫情期間，用語音識別聲控共享折疊坐便架如廁，能夠有效防止新冠病毒交叉?zhèn)魅尽?/span>4、既解決了中老年人的蹲廁困難，也滿足了青年人蹲坑式蹲廁的喜好。5、設置了簡單的手動觸摸操作開關，防止了普通話不標準的人用手動觸摸操作，提高使用成功率。

附圖說明

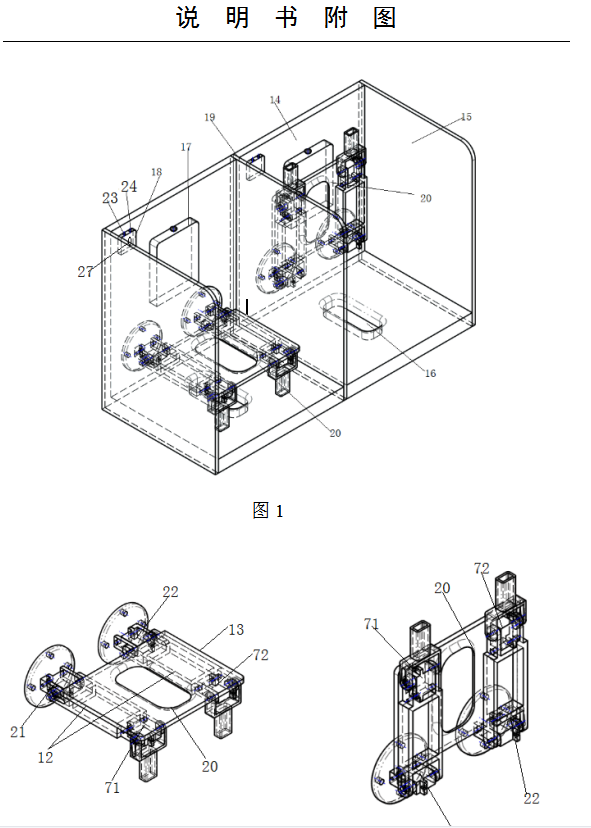

圖1為本實用新型應用的整體結構示意圖。

圖2為本實用新型可轉動坐便板水平放置狀態結構示意圖。

圖3為本實用新型可轉動坐便板垂直放置狀態結構示意圖。

圖4為本實用新型二關節機械轉動臂結構示意圖。

圖5為電路原理方框圖。

具體實施方式

以下結合附圖對本實用新型作進一步的描述。

如圖1圖2圖3圖4所示，本實用新型包括公共廁所19后墻體14，隔板15，蹲便器16，水箱17，控制器18，左邊按鍵23，右邊按鍵24，二關節機械轉動臂12，圓形底盤支架1，舵機夾3，膨脹螺栓4，長方形中框架5，后端夾9，第一轉軸10，前端夾6，第二轉軸11，U形支撐腳8，穿孔坐便蓋板13，可轉動坐便板20，掌中寶26，小方舟AI模塊25，第一舵機21，第二舵機22，第三舵機71，第四舵機72，其特征是：可轉動坐便板20通過一組相同圓形底盤支架1的膨脹螺栓4，固定在后墻體14且在蹲便器16的正上方，水箱17設在兩隔板15之間的后墻體14上，控制器18設在后墻體14左上角。所述的可轉動坐便板20，是在兩組平行且設固定間距的二關節機械轉動臂12上方設置穿孔坐便蓋板13。所述的二關節機械轉動臂12是在長方形中框架5的前端夾6固定第三舵機71，第三舵機71通過第二轉軸11連接U形支架腳8，長方形中框架5的后端夾9通過第一轉軸10連接第一舵機21，第一舵機21被固定在圓形底盤支架1的舵機夾3上。

控制器18電路連接如圖5所示，小方舟AI模塊25（內置語音識別功能）與盛思掌中寶26發送與接收端口對應互連互通，掌中寶26輸出P0端口并接DF15MG第一舵機21和DF15MG第二舵機22，P1端口并接DF15MG第三舵機71和DF15MG第四舵機72。

使用時，如圖1圖5所示，打開控制器18電源開關27，本實用新型的可轉動坐便板20處在水平放置狀態如圖2所示，同時，掌中寶上小屏幕顯示文字提示，一、請發口令控制：1、坐便架抬起，2、坐便架放下。二、手指觸控制開關鍵：1、按左邊鍵，坐便架抬起，2、按右邊鍵，坐便架放下。

使用操作方式一，當人們發出語音聲控口令，“坐便架抬起”，可轉動坐便板20上的第一舵機21和第二舵機22同時轉動到180度，第三舵機71和第四舵機72帶動U形支架腳8轉動到90度，可轉動坐便板20折疊收起，貼后墻體垂直豎立如圖3所示，形成使用蹲便器蹲廁方式的環境。當人們發出語音聲控口令，“坐便架放下”，可轉動坐便板20上的第一舵機21和第二舵機22同時轉動到90度，第三舵機71和第四舵機72帶動U形支架腳8轉動到0度，可轉動坐便板20打開折疊，呈水平放置狀態，如圖2所示，形成可使用坐便器如廁方式的環境。

使用操作方式二：當有講述普通話不標準的人，語音聲控口令操作會失效，此時，可用手去觸摸控制器18上的左按鍵23，相當執行“坐便架抬起”口令，可轉動坐便板20上的第一舵機21和第二舵機22同時轉動到180度，第三舵機71和第四舵機72帶動U形支架腳8轉動到90度，可轉動坐便板20折疊收起，貼后墻體14垂直豎立如圖3所示，形成可使用蹲便器如廁方式的環境。當人們用手去觸按控制器18上的右按鍵24，相當執行“坐便架放下”口令，“坐便架放下”，可轉動坐便板20上的第一舵機21和第二舵機22同時轉動到90度，第三舵機71和第四舵機72帶動U形支架腳8轉動到0度，可轉動坐便板20打開折疊，呈水平放置狀態，如圖2所示，形成可使用坐便器如廁方式的環境。

專利三維創意設計結構圖：
