 共享雨衣箱說明書

技術領域

　　本實用新型涉及一種雨衣箱，具體地說是一種共享雨衣箱。

背景技術

每逢下雨天，無論辦公大樓，醫院、學校的大門前，還是汽車站，火車站，地鐵站的出口處，總是站滿了人群，為什么呢？因為他們都沒有帶雨具，不能出門，只能困在這里，等雨停下來或者等雨小點再走，地鐵口也有賣雨傘的小販，20元1把，他們?yōu)槭裁匆膊毁I呢？第一，是因為雨傘比較貴，質量也不好，買它劃不來，第二，是家里已經有了好幾把雨傘了，不想再買了，而在地鐵口外面，一排排共享單車也都躺在那里睡覺，無人使用，為什么呢？因為沒有地方能及時提供雨衣，讓人們方便使用它騎行，因此，設計一個共享雨衣箱，方便下雨而困住的人們快速出行，以解決堵在地鐵口不安全的問題。

發明內容

    本實用新型的目的是為了克服上述現有技術的不足，提供共享雨衣箱。

本實用新型的技術方案是：一種共享雨衣箱,包括移動支付開關，步進電機，主控板，步進電機驅動板，繼電器，鋰電池，電源開關，雨衣和雨衣箱主體，其特征是：雨衣箱主體是帶有轉軸的多個分格雨衣倉套裝在圓柱筒內，轉軸穿插在圓柱筒兩端中心開孔處設有的滾珠軸承中，圓柱筒上方設有長方形控制盒，圓柱筒左端設有活動的圓形蓋，在活動圓形蓋的左側設支架板，步進電機通過螺絲固定在支架板上，連接套筒將步進電機轉軸和轉軸連接，傳送動力帶動多個分格雨衣倉在圓柱筒中轉動，所述的多個分格雨衣倉，是呈U字形的多個分格雨衣倉環繞固定在中心轉軸上，開口朝向圓柱筒內壁，所述的圓柱筒，下側設有長方形開口，圓柱筒的右端開設多個插裝雨衣的圓形孔，圓形孔外側設有密封蓋可繞固定轉軸旋轉。

共享雨衣箱的控制電路均采用已公開且通用的成熟技術與器件，電路原理方框圖是，12V鋰電池串聯電源開關，為Arduino（uno）主控板供電，MP11移動支付開關串聯12V繼電器連接至Arduino（uno）主控板的輸入端，Arduino（uno）主控板的輸出端連接L298N步進電機驅動板，L298N步進電機驅動板連接42步進電機。

本實用新型的有益效果是：1、結構簡單，使用方便，價格低廉，只要支付0.5元，就可獲得一件一次性環保雨衣，便于普及推廣。2、在人流密集的地方，如辦公大樓，醫院，學校，汽車站，火車站，地鐵站的出口處，安設好共享雨衣箱，在下雨天，沒有雨衣的人們，只要用手機掃一下共享雨衣箱上的二維碼，能從雨衣箱拿到一件雨衣，快速的出門行走，極大的緩解地鐵口處因下雨而困住的人群，避免在門口擁堵，造成安全事故。3、由于雨衣箱能及時提供雨衣，使地鐵口外面沉睡無法使用的共享單車，也能隨時，隨地，騎行了，提高了共享單車的使用效率。4雨衣是利用了可溶解的材料制作而成，十分的環保，由于雨衣價格低廉，用完了就可以把它扔進垃圾桶。

附圖說明

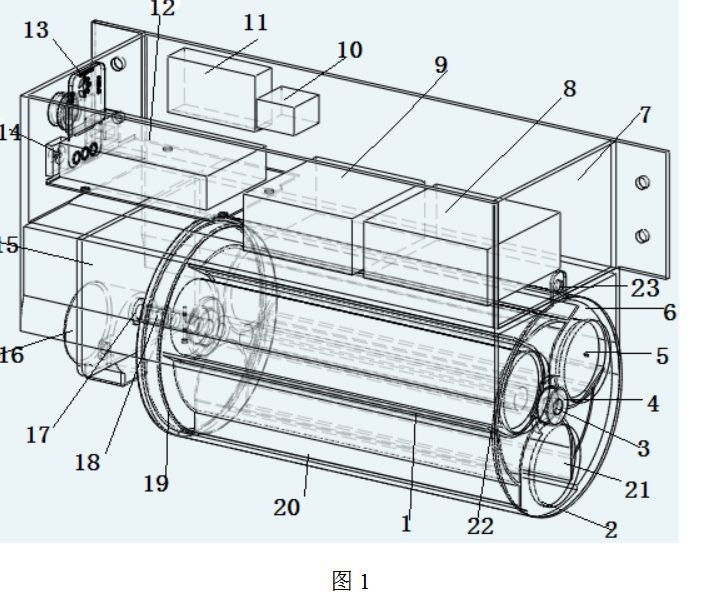

圖1為本實用新型的結構示意圖。

圖2為本實用新型主視的結構示意圖。

圖3為本實用新型雨衣箱中間截面示意圖。

圖４為電路原理方框圖。

具體實施方式

以下結合附圖對本實用新型作進一步的描述。

如圖1圖2圖3所示，一種共享雨衣箱,包括移動支付開關8，步進電機16，主控板12，步進電機驅動板11，繼電器10，鋰電池9，電源開關13，雨衣5和雨衣箱主體22，其特征是：雨衣箱主體22是帶有轉軸3的多個分格雨衣倉1套裝在圓柱筒2內，轉軸3穿插在圓柱筒2兩端中心開孔處設有的滾珠軸承4中，圓柱筒2上方設有長方形控制盒7，圓柱筒2左端設有活動的圓形蓋19，在活動圓形蓋的左側設支架板15，步進電機16通過螺絲固定在支架板上，連接套筒17將步進電機轉軸和轉軸3連接，傳送動力帶動多個分格雨衣倉1在圓柱筒2中轉動，所述的多個分格雨衣倉1，是呈U字形的多個分格雨衣倉1環繞固定在中心轉軸3上，開口朝向圓柱筒2內壁，所述的圓柱筒2，下側設有長方形開口20，圓柱筒2的右端開設多個插裝雨衣的圓形孔21，圓形孔外側設有密封蓋6可繞固定轉軸23旋轉。

共享雨衣箱的控制電路均采用已公開且通用的成熟技術與器件，電路原理方框圖如圖4所示，12V鋰電池9串聯電源開關13，為Arduino（uno）主控板12供電，MP11移動支付開關8串聯12V繼電器10連接至Arduino（uno）主控板12的輸入端，Arduino（uno）主控板12的輸出端連接L298N步進電機驅動板11，L298N步進電機驅動板連接42步進電機16。

使用時，如圖1圖3所示，將一次性塑料薄膜雨衣５卷成個小圓柱形，并用橡皮筋扎緊，轉動打開密封蓋6，在圓形孔21處分別插入小圓柱形雨衣５，當移動支付開關（二維碼接收器）８，接收到手機掃碼支付信號，移動支付開關給出一個開啟信號，觸發繼電器10，輸入給Arduino主控板12，主控板執行程序，通過L298N步進電機驅動板11輸出電壓，使步進電機16轉動一定角度，讓存放在多個分格雨衣倉1中的雨衣5，從雨衣箱圓柱筒2下側長方形開口20處送出。

應用時，可以把共享雨衣箱，設計成10件雨衣箱，30件雨衣箱，100雨衣件箱，根據人流的大小，合理計算后，設置大小不同容量的共享雨衣箱，放置在辦公大樓，醫院，火車站，地鐵站出口處墻邊上，供人們隨時用手機，掃一下共享雨衣箱上的二維碼，交五毛錢，就可以即時拿到一件一次性環保雨衣，穿上它就可以的走出地鐵口，或者騎上外面停放的共享單車，從此能有效疏通或解決，因下雨天，地鐵口滯留、擁堵的人群，保證了人們的出行安全。
