有人覺得把一件東西做精細很難，其實很簡單。下面我以鋼筆為例，運用3D One2.4教育版教你如何做得更加逼真。
第 I 部分（筆頭）

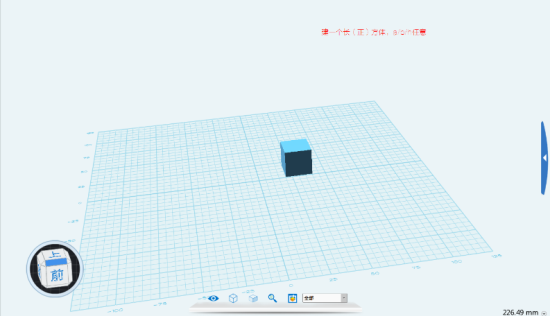

1.運用基本實體，建一個（長）正方體，a/b/h任意（作為輔助面）。
圖1-1

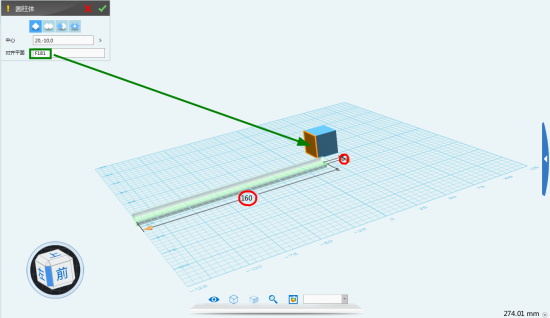

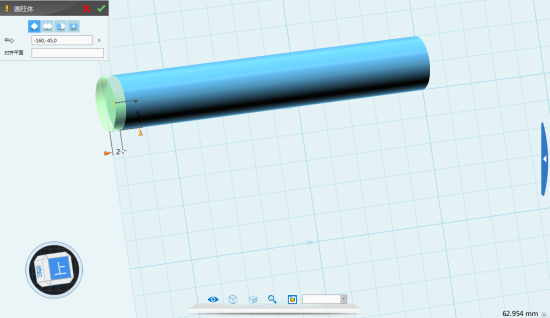

2.運用基本實體，建一個圓柱，r=5,h=160,對齊平面為左面(記得刪除正方體）。
圖1-2

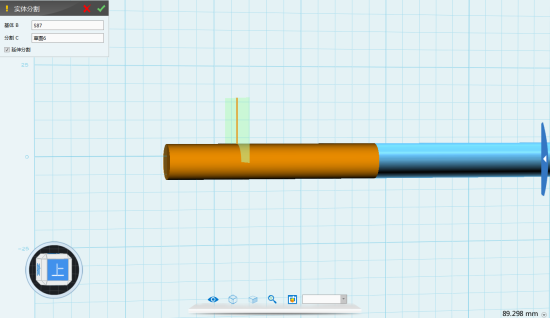

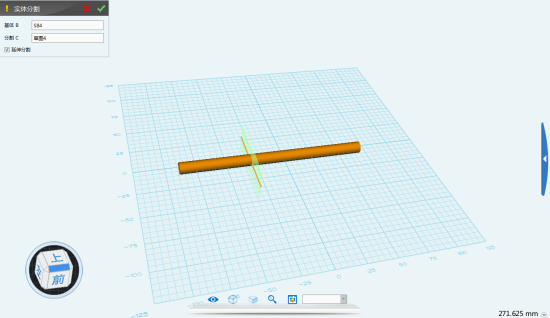

3.選擇草圖繪制—直線，在距左面60的地方作直線，然后運用實體分割命令，分割圓柱體。
圖1-3

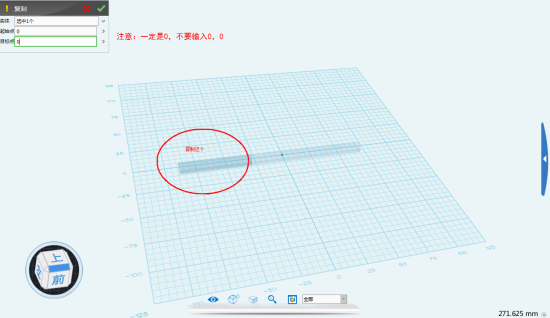

4.復制較短一節，鍵盤點擊Ctrl+C，選擇較短一節，起始點為0，目標點為0，點擊確定。
圖1-4
5.用下面工具欄，隱藏1個較短的一節，然后把另一個分成20和40兩段。
圖1-5
6.用基本實體建一個球體，適當大小，減運算。
圖1-6

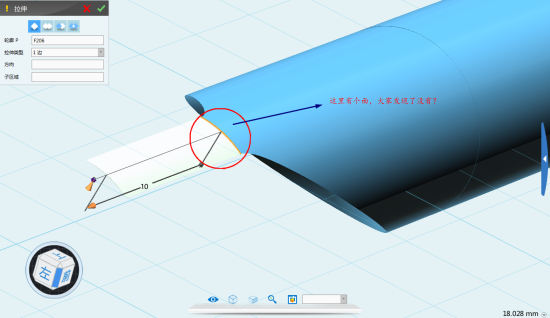

7.運用特征造型的拉伸命令，長度為10。
圖1-7

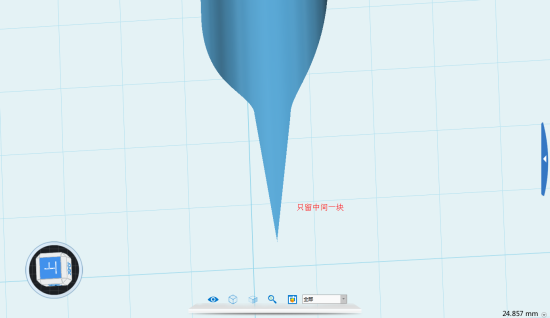

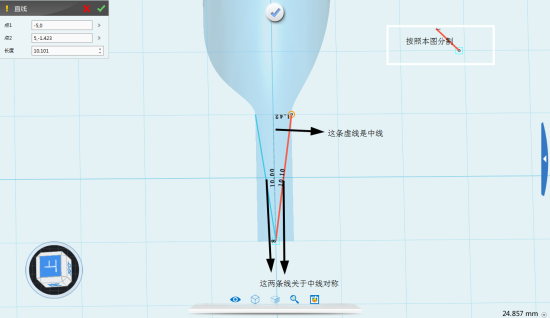

8.運用特殊功能的實體分割，如下圖分割。
圖1-8
分割效果如下。
圖1-9
9.用基本實體，在頭上建一個小球（建議r=0.1）。
圖1-10

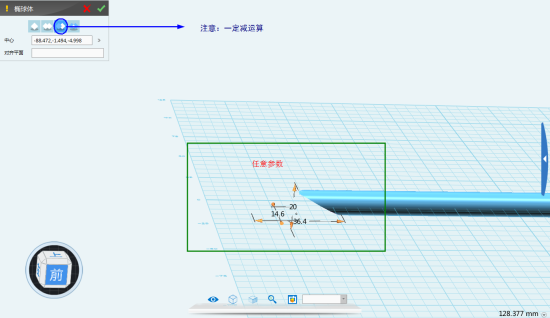

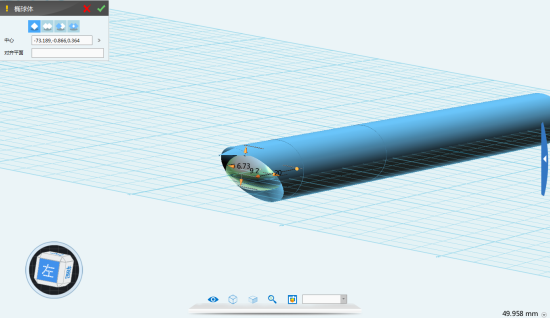

10.運用基本實體，在下面建一個橢球（參數適當即可）。
圖1-11

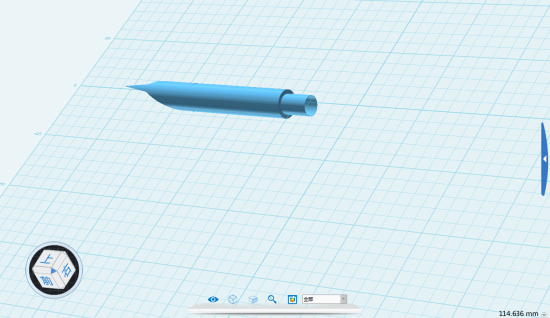

11.將筆頭組合好，用下面工具欄，隱藏最長部分，第I部分完成。
第 II 部分（抽水器）
12.用基本實體，建一個圓柱，r=4，h=10，并用特殊功能里的抽殼，開放面為底面，厚度為0.1 。
圖2-1

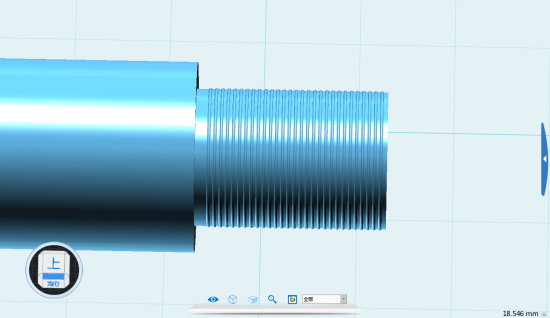

13.用基本實體建一個圓環，再用基本編輯里的陣列，個數適當為宜（如圖）。
圖2-2

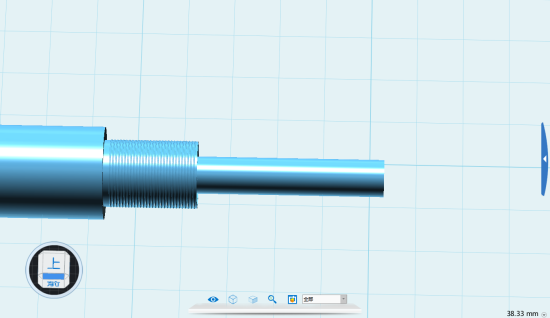

14.用基本實體建圓柱，r=2,h=10 。
圖2-3
15. 用基本實體建圓柱，r=2,h=15，并用特殊功能里的分割，沿半徑分割，刪去上面半個（效果如下）。
圖2-4

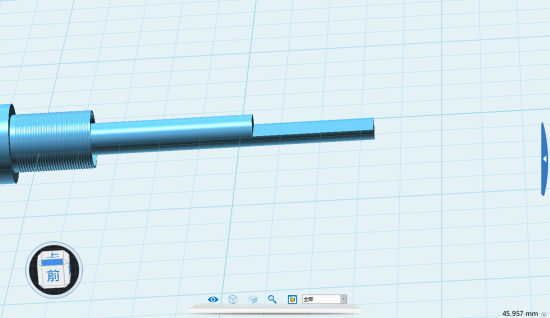

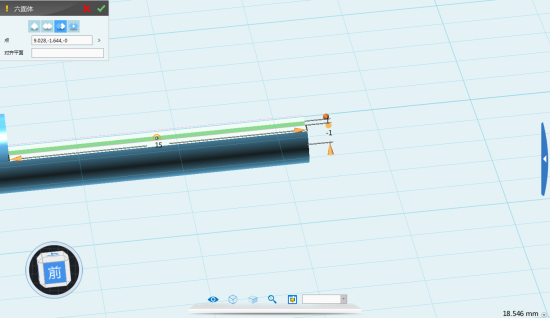

16.基本實體建長方體，a=1,b=-1,h=15，選減運算。
圖2-5

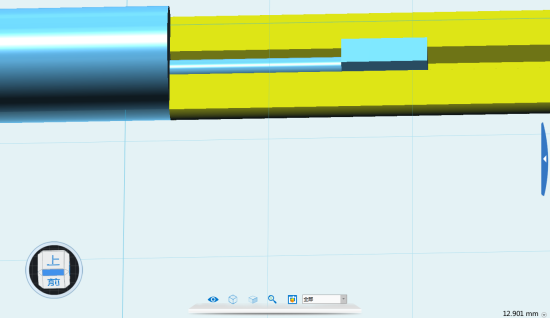

17.基本實體建長方體，a/b=1,h=3，再建圓柱，r=0.4,h適度，連接長方體第II部分完成。
圖2-6
第 III 部分（外殼）

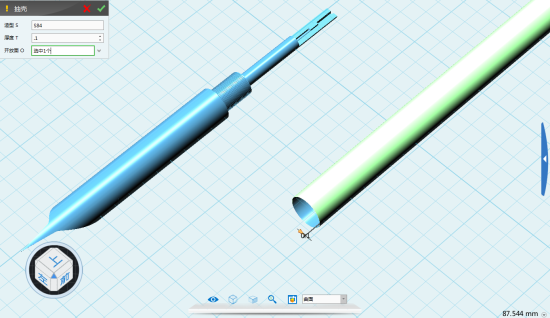

18.用下面工具欄顯示長圓柱，再用特殊功能里的抽殼，厚度為0.1 。
圖3-1

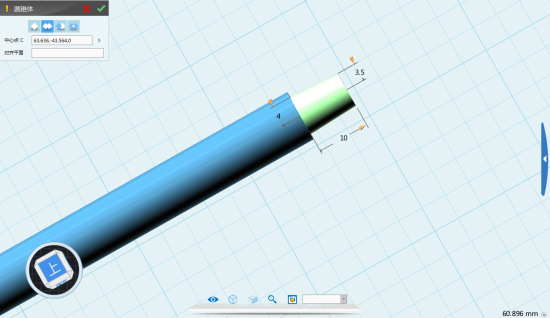

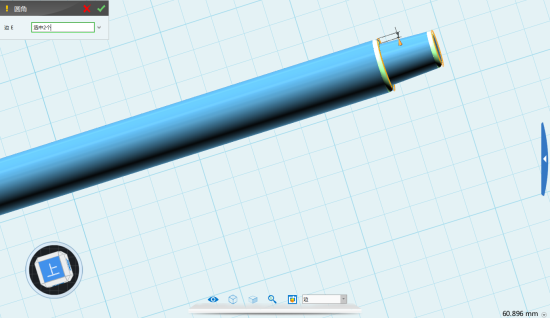

19.用基本實體建圓臺（參數如圖），選加運算，再用特征造型里的圓角，r=2，圓角的邊如圖。
圖3-2
圖3-3
20.將外殼拖動到主體上去，并用下面工具欄顯示復制的圓柱。
圖3-4

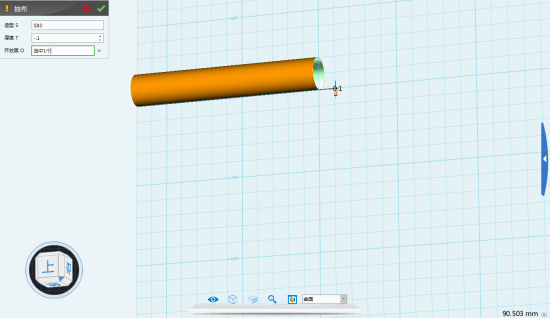

21.用特殊功能里的抽殼，厚度為-0.1 。
圖3-5
22.用基本實體建圓柱，r=5,h=2 。
圖3-6

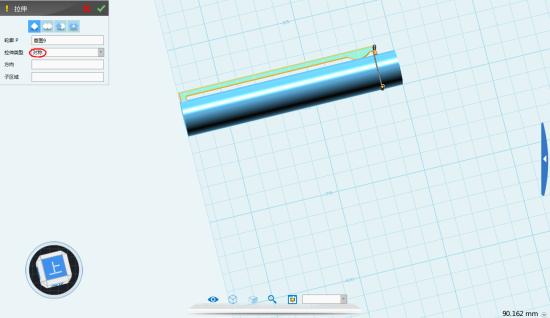

23.用草圖編輯，繪制如下圖的圖形，然后對稱拉伸，參數為2，再用組合編輯，并拖動到主體上去。
圖3-8
第 IV 部分（展示）

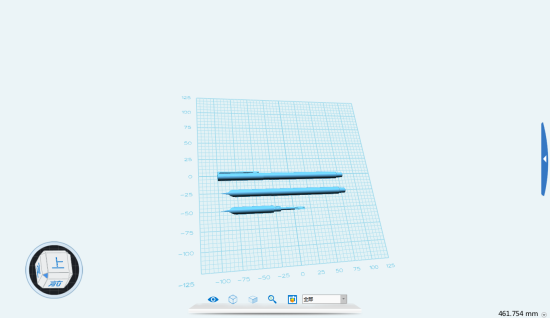

24.運用基本編輯里的陣列，把鋼筆陣列3個，適當間隔。
圖4-1
25.把第二個刪除筆帽，第三個刪除外殼和筆帽，更全面地展示細節。
圖4-2
第V部分（渲染）

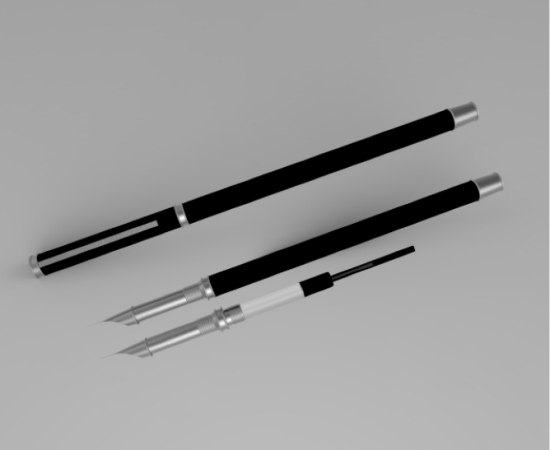

26.以上就是簡單建模部分，渲染就是精細雕琢了，小伙伴們如果想精致，可在建模時候加一點裝飾。還有，渲染推薦keyshot，不會用的小伙伴可以在3DOne中選擇金屬材質渲染。不說了，上效果圖。
圖5-1
后記：本教程均用作品《鋼筆2》為例，下面送上我的三個鋼筆的鏈接。
《鋼筆》http://www.zhuangshijiaju.com/model/268634.html
