本文由3DOne培訓顧問 郭麗靜老師供稿（社區昵稱：glj）

創客導師個人作品空間：http://www.zhuangshijiaju.com/u/08794089

編者注：太空的未知使我們對其充滿了好奇，似乎每一個人都有一個登上太空的大夢想。今天，郭老師分五個步驟教大家通過3DOne設計一個火箭，分別是機身設計、機翼設計、機尾設計、火苗的效果設計、小飾品設計。大家快點學起來吧！

一、機身設計

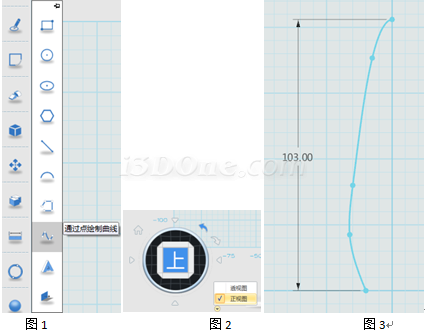

1.單擊【草圖繪制】→【通過點繪制曲線】（見圖1），單擊右下角視圖導航器上的【上】對正視圖，并把視圖模式改為【正視圖】（見圖2），在網格面上繪制如圖2所示形狀的線條。

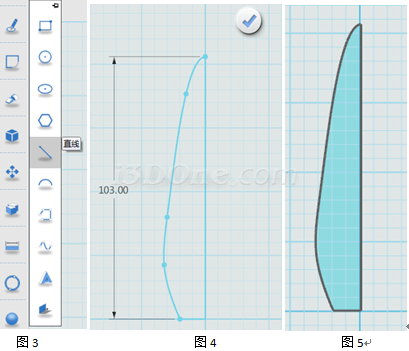

2.單擊【草圖繪制】→【直線】（見圖3），把線條連成如圖4所示首尾相連的封閉線串。最后單擊繪圖區正上方的【完成】按鈕退出草圖，可看到圖5所示的有顏色填充的草圖。

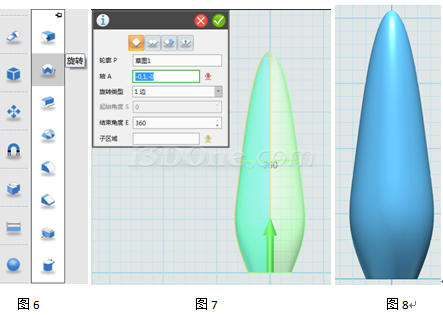

3.單擊【特征造型】→【旋轉】（見圖6），選擇上步繪制的草圖為旋轉輪廓，并選擇長直線為旋轉軸（見圖7），單擊【確定】按鈕即可得到圖8的結果。

4.單擊【草圖繪制】→【直線】（見圖9），在網格面上繪制圖10所示的貫穿上述回轉體的直線，然后單擊【確定】按鈕，并單擊【完成】按鈕退出草圖。

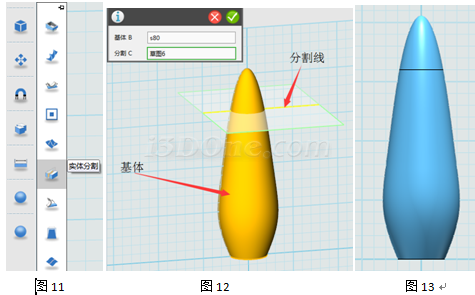

5.單擊【特殊功能】→【實體分割】（見圖11），然后分別選擇圖12所示的回轉體和直線（實為草圖）作為基體和分割線，單擊【確定】按鈕，可見圖13所示的分割結果。

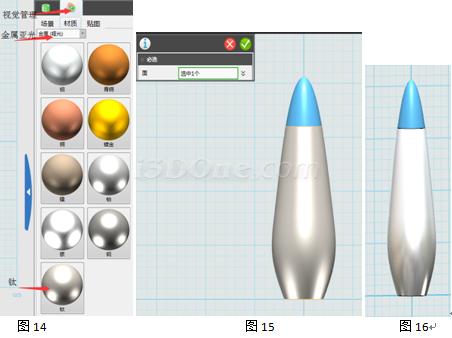

6.單擊繪圖區右側藍色箭頭彈出資源欄，如圖14所示，單擊【視覺管理】選項卡，然后選擇金屬（啞光）材質，在選擇如“鈦”，然后單擊圖13被分割開的下半部分，即可看到圖15所示的顏色效果。也可根據需要如圖16所示的選擇如圖16所示的金屬（拋光）材質。

7.給頭部渲染上色，單擊【材質渲染】按鈕（見圖17），選擇頭部后再單擊顏色輸入框并選擇紅色即可得到圖18的效果。

二、機翼設計

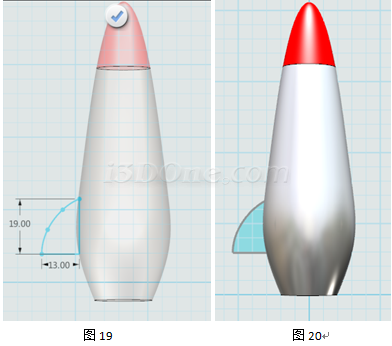

8.單擊【草圖繪制】，然后用【直線】和【通過點繪制曲線】繪制出圖19所示的形狀，位置可根據需要調整。單擊【確定】按鈕后再單擊【完成】按鈕退出草圖，可以看到圖20所示的繪制完成的草圖。

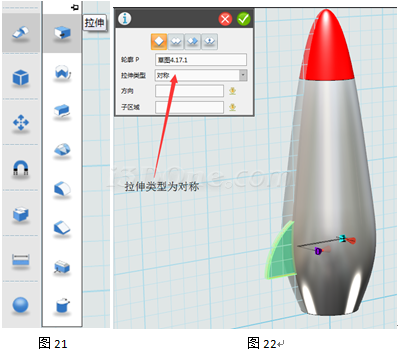

9. 單擊【特征造型】→【拉伸】（見圖21），在彈出的對話框中選擇“拉伸類型”為“對稱”，并設置拉伸厚度值為1，如圖22所示。最后單擊【確定】按鈕。

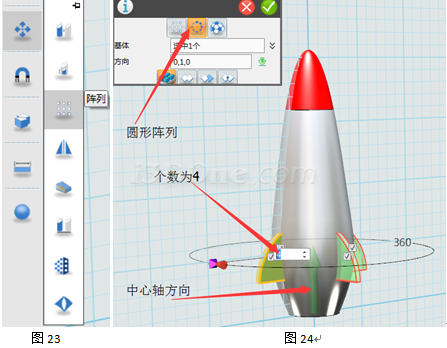

10.單擊【基本編輯】→【陣列】（見圖23），選擇上步的拉伸實體作為陣列對象，并在對話框中選擇【圓形】陣列（見圖24），單擊系統自動判斷的回轉體中心線為陣列的方向，設置陣列個數為4，如圖24所示。

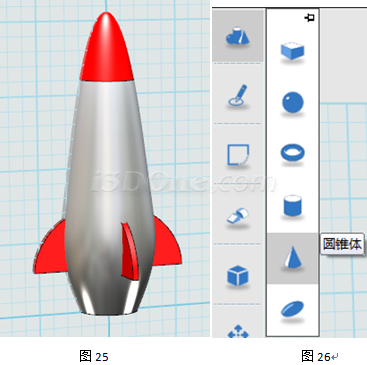

11.同步驟7給機翼渲染顏色為紅色，效果如圖25.

三、機尾設計

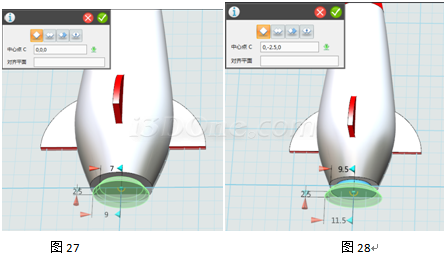

12.單擊【基本實體】→【圓錐體】（見圖26），如圖27所示，在機身底部放置一個圓錐體，并設置圓錐體的上、下底面半徑和高度分別為7、10和3，并單擊【確定】按鈕。

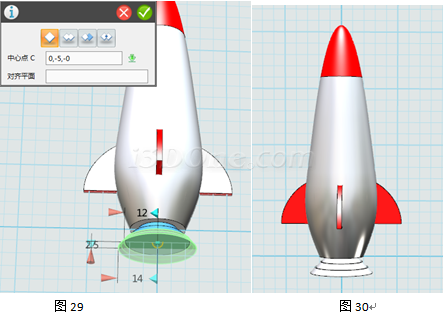

13. 同樣的方法再依次疊放兩個圓錐體，尺寸可參考圖29和圖30。

四、火苗的效果設計

14、單擊【基本實體】→【圓柱體】（見圖31），在機尾底部任意位置放置一個圖32所示的圓柱體，半徑和高度分別是1.5和40（可根據需要任意調整）。

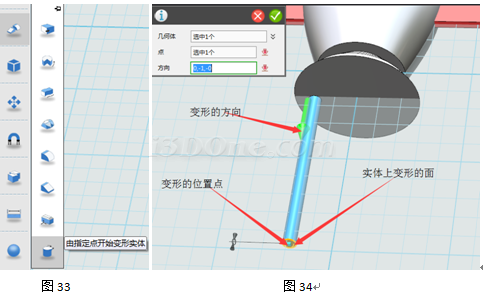

15.單擊【特征造型】→【由指定點開始變形實體】（見圖33），選擇圖34所示的細圓柱底面（即選擇了變形的面），然后單擊對話框中的【點】輸入框，并選擇底面中心點作為變形的位置點；再單擊【方向】輸入框，此時鼠標在實體上各處移動會看到系統自動判斷出的方向箭頭，直到出現像圖34所示的方向箭頭則單擊之，作為變形拉伸的方向。

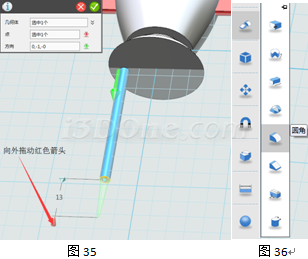

16.單擊正確的方向箭頭（綠色）后，拖動圖35所示的紅色箭頭，即可看到實體變形的效果。

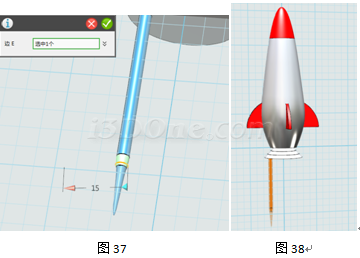

17. 單擊【特征造型】→【圓角】（見圖36），單擊圖37所示的邊，并設置圓角值。

18. 給這根火苗進行顏色渲染，效果如圖38所示。

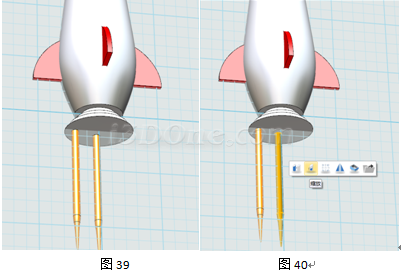

19.按住鍵盤上的【Ctrl】鍵的同時，拖動一根火苗后松開左鍵，即可復制一個，見圖39。也可嘗試用按住【Ctrl+C】鍵的方法復制。

20.把火苗變長單擊復制的那根火苗，在彈出的浮動工具欄中選擇【縮放】，如圖40。

21.如圖41所示，在彈出的對話框中選擇方法為【非均勻】，Y方向的比例設為1.3，X和Z方向的仍為1，即只把火苗變長而粗細不變。單擊【確定】按鈕。

22.同樣的方法做出縮短的火苗，如圖42.

23.用步驟19的方法疊加復制出多根火苗，并調整火苗的位置，最終效果如圖43所示。

五、小飾品設計

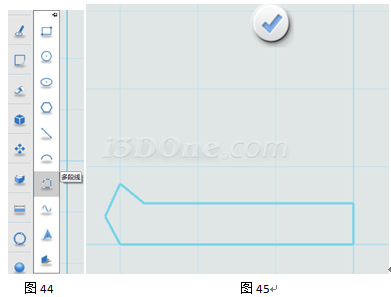

24.單擊【草圖繪制】→【多段線】（見圖44），繪制出圖45所示的形狀（大小尺寸可隨意），并單擊繪圖區上方的【完成】按鈕退出草圖。

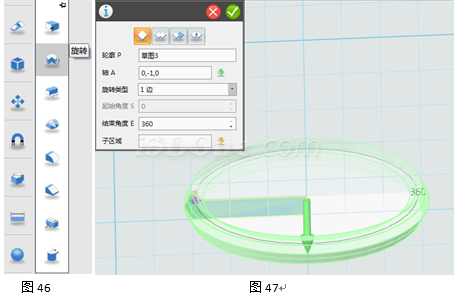

25.仍然單擊【特征造型】→【旋轉】（見圖46），選擇上步繪制的草圖為旋轉輪廓，并選擇圖47中箭頭所在直線為旋轉軸，并單擊【確定】按鈕。

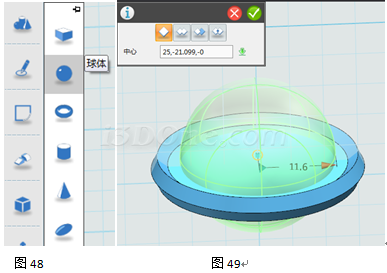

26.單擊【基本實體】→【球體】（見圖48），在圖49所示上表面中心上放置球體，并根據需要調整球體半徑，然后單擊【確定】按鈕。

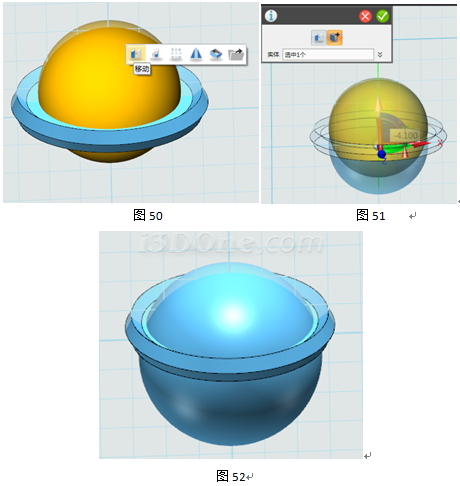

27.單擊球體（球體呈高亮色，表示被選中），在彈出的浮動工具欄中選擇【移動】（如圖50所示），然后在圖51所示的對話框中選擇第二種移動方式——?jiǎng)討B(tài)移動，此時球體上出現動態坐標系。

28.如圖51所示，向下拖動豎直方向的箭頭，即可把球體沿豎直方向向下拖動，把球體拖到合適位置后單擊【確定】按鈕。效果如圖52所示。

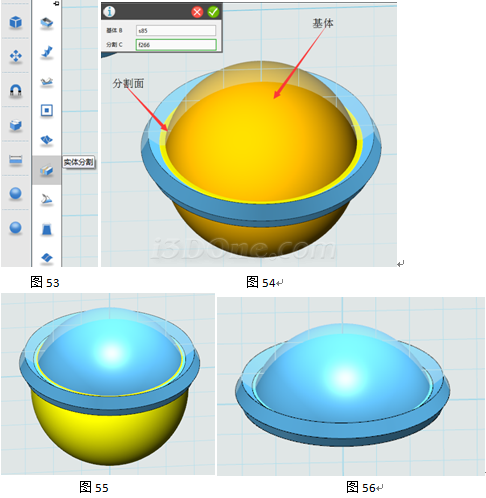

29.單擊【特殊功能】→【實體分割】（見圖53），然后分別選擇圖54所示的球體和平面作為基體和分割面，單擊【確定】按鈕，可見圖55所示的分割結果，然后選擇球體的下半部分并按鍵盤上的【Del】鍵刪除之，效果見圖56。

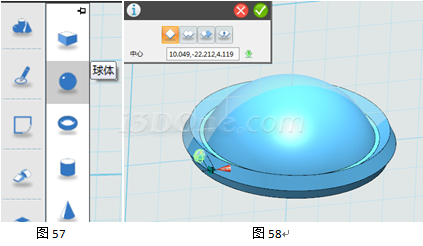

30.單擊【基本實體】→【球體】（見圖57），在圖58所示外壁上放置合適大小的球體。

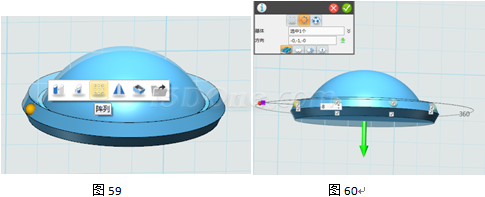

31. 單擊小球，在彈出的浮動工具欄中選擇【陣列】，選擇【圓形陣列】，選擇圖60所示的方向箭頭作為陣列的中心軸，然后設置陣列個數為8.

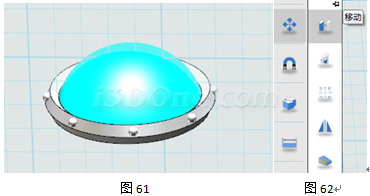

32.然后用材質渲染工具渲染成圖61的效果，之后用【縮放】工具縮放到合適的大小。

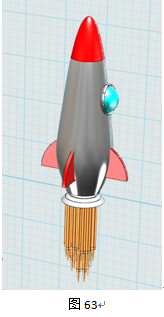

33.然后單擊【基本編輯】→【移動】（見圖62），把裝飾物放到圖63的位置即可。

本文圖紙下載：http://www.zhuangshijiaju.com/model/62842.html
