本文由東北亞（大連）人才服務有限公司 韓東鵬老師供稿（社區昵稱：創客No.1 ）

導師個人作品空間：http://www.zhuangshijiaju.com/u/58188616

隨著3D打印與大眾的距離逐漸縮短，我們?cè)絹碓蕉嗟乃伎纪ㄟ^3D打印可以為我們的日常生活提供哪些服務或者便捷。我們所期望的3D打印的明天是只要有臺3D打印機，通過建模軟件，我們便可以自己耕耘，自己收獲，自給自足。實際上，我們也正在用3D打印改變我們的生活，比如為我們的愛車配備一個個性化的挪車號碼牌！

接下來就一起來看下號碼牌的具體制作方法：

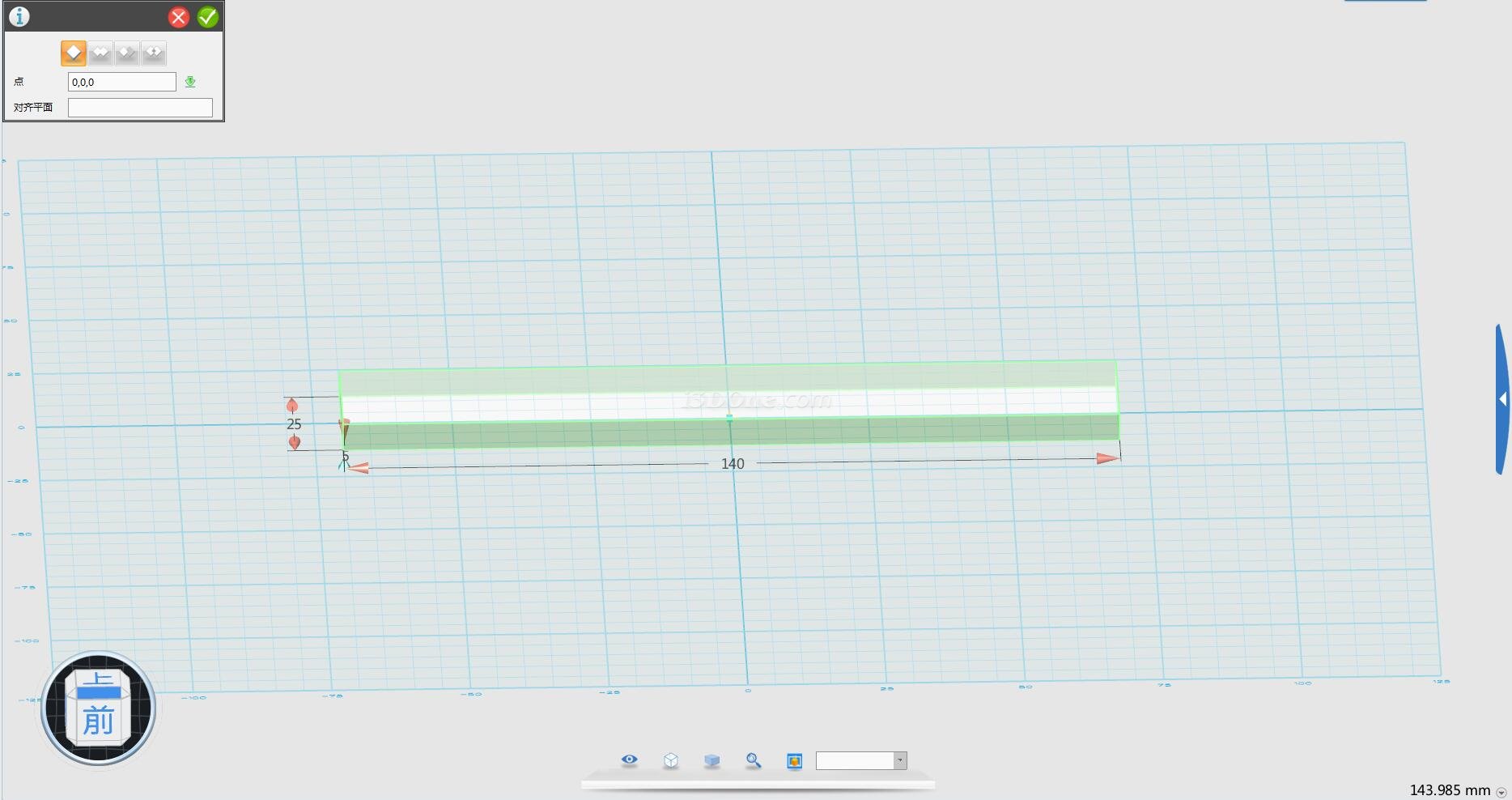

1、選擇基本實體中的六面體建立一個140mm*25mm*5mm的矩形。

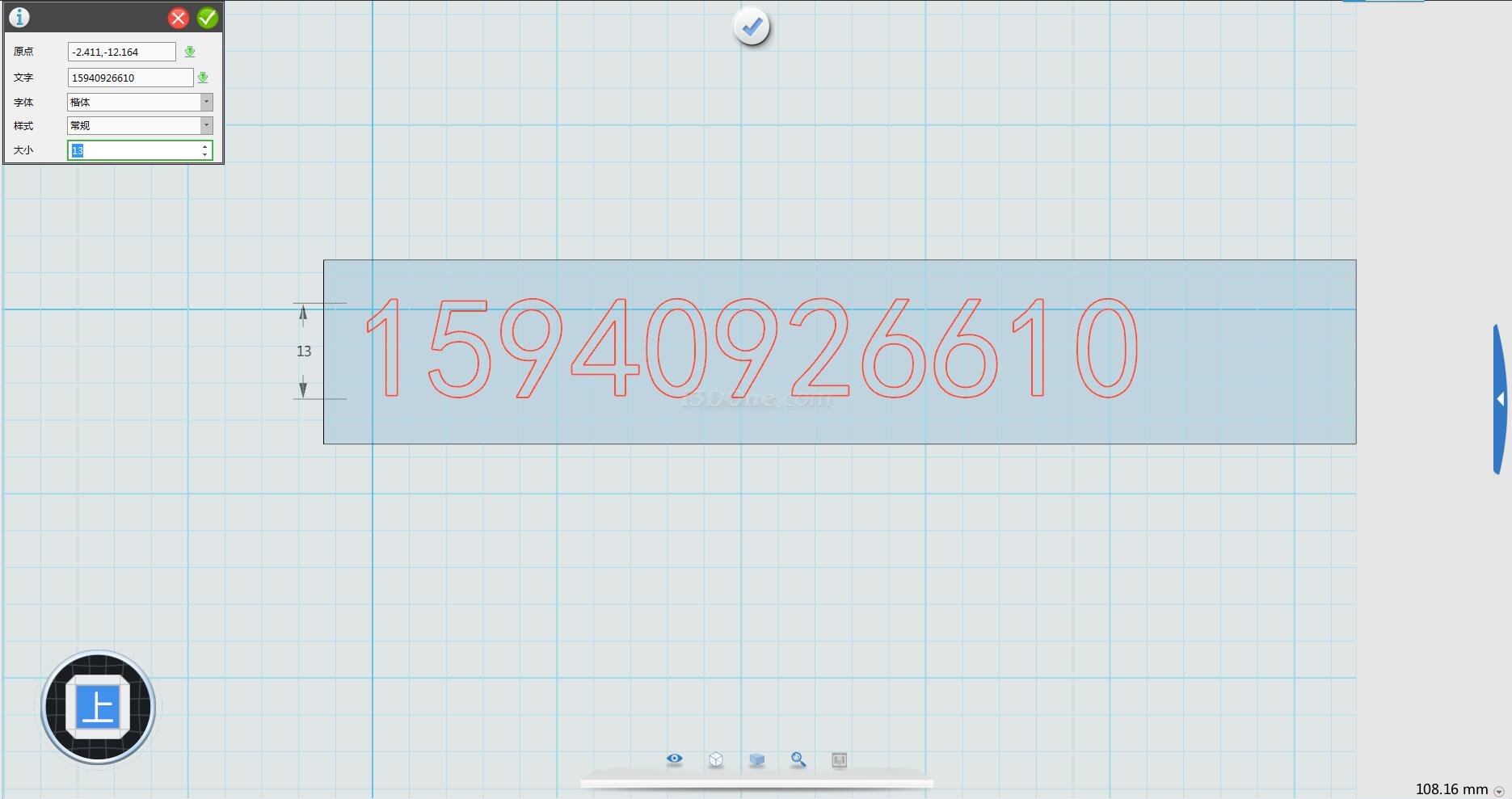

2、視圖位置調整成正視圖，在草圖繪制中選擇預制文字輸入想要制作的電話號碼，調整好位置、字體、大小后點擊完成。

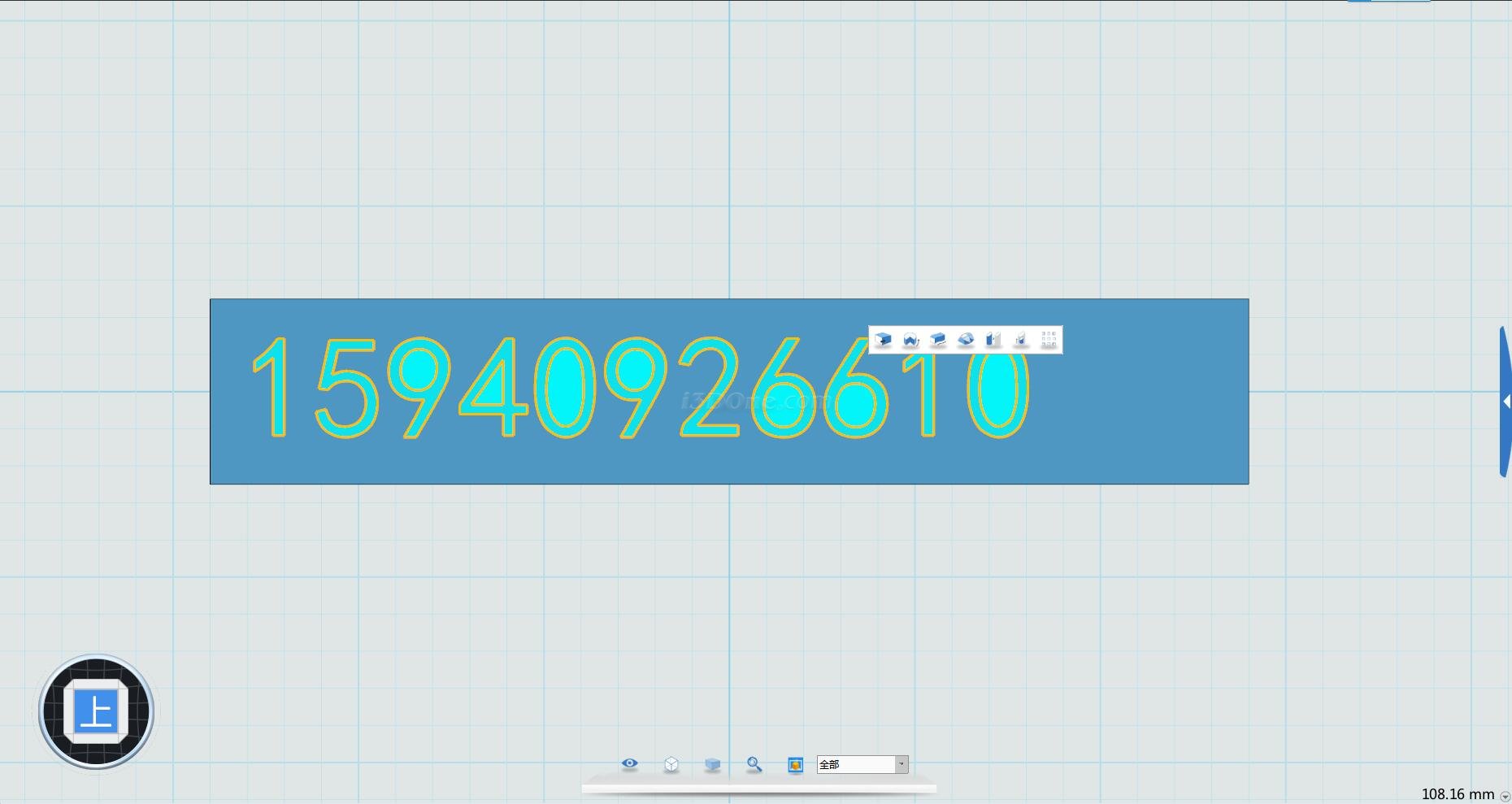

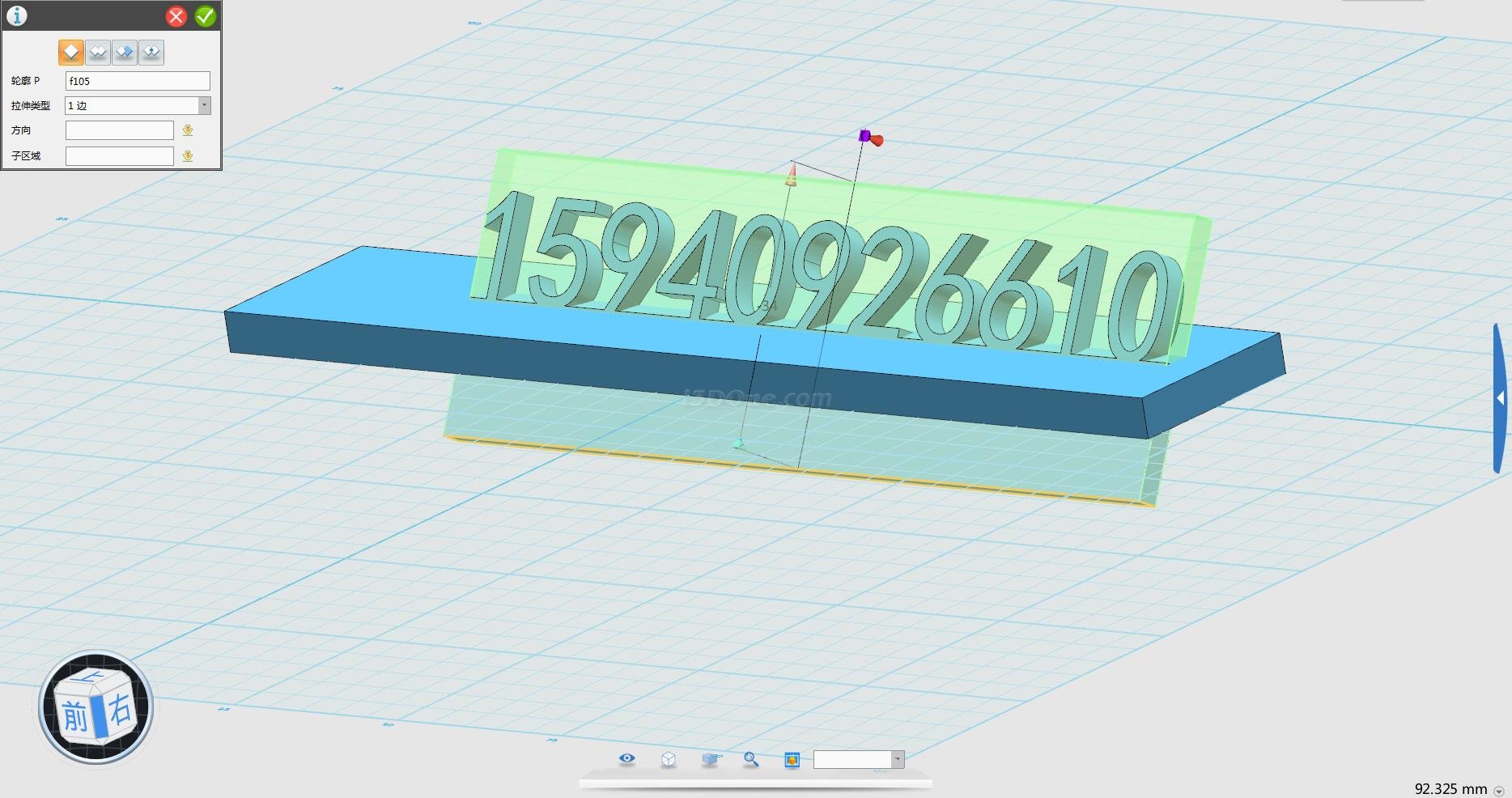

3、點擊完成的數字在浮動命令欄里選擇拉伸命令，這里我們拉伸的厚度為3mm，完成號碼數字的制作。

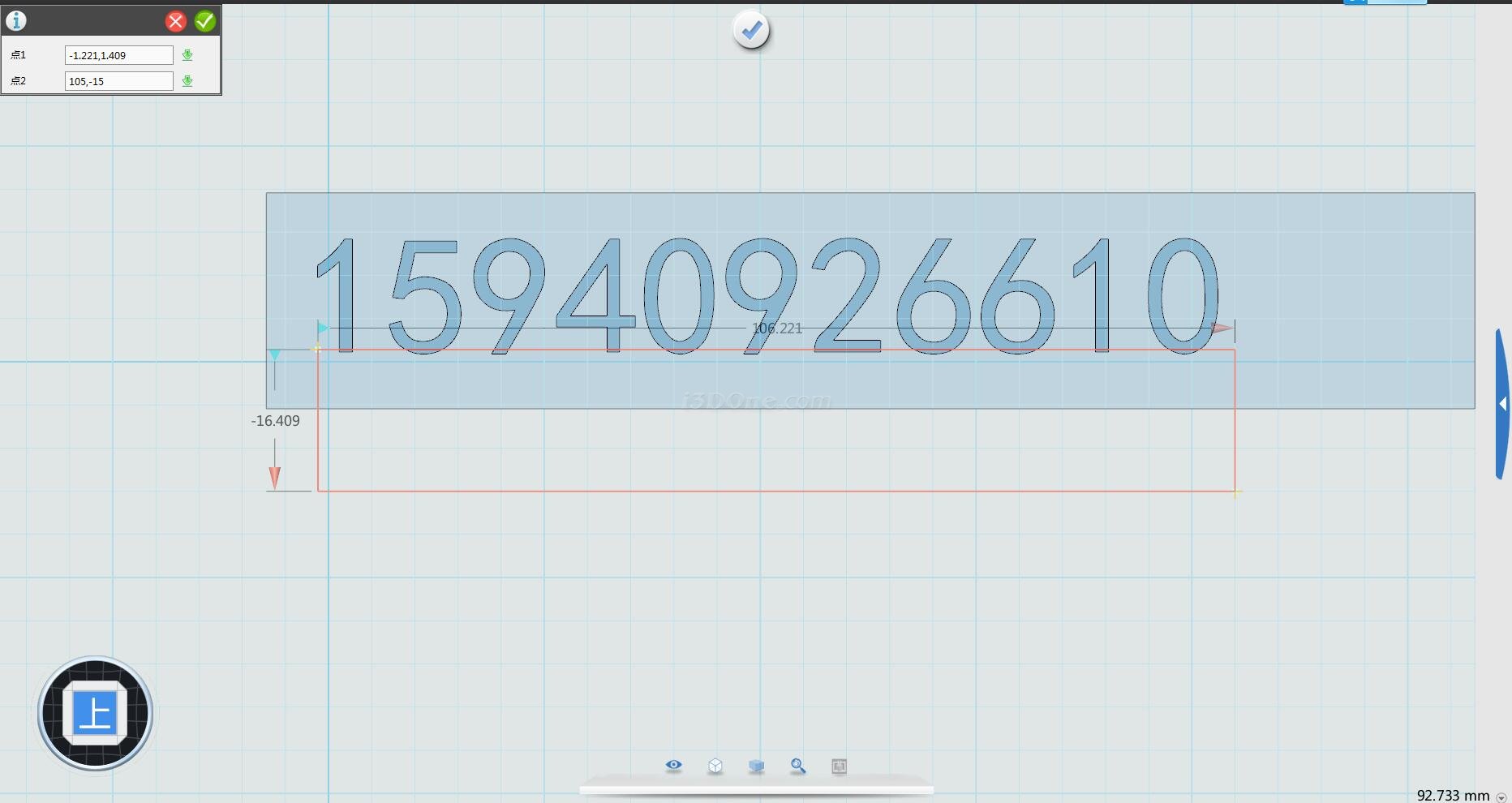

4、在草圖繪制中選擇矩形，在數字下方新建矩形，這里要注意矩形需和數字有一定的交叉，并點擊完成。然后點擊新建矩形，在浮動命令欄里選擇拉伸數值同樣為3mm。

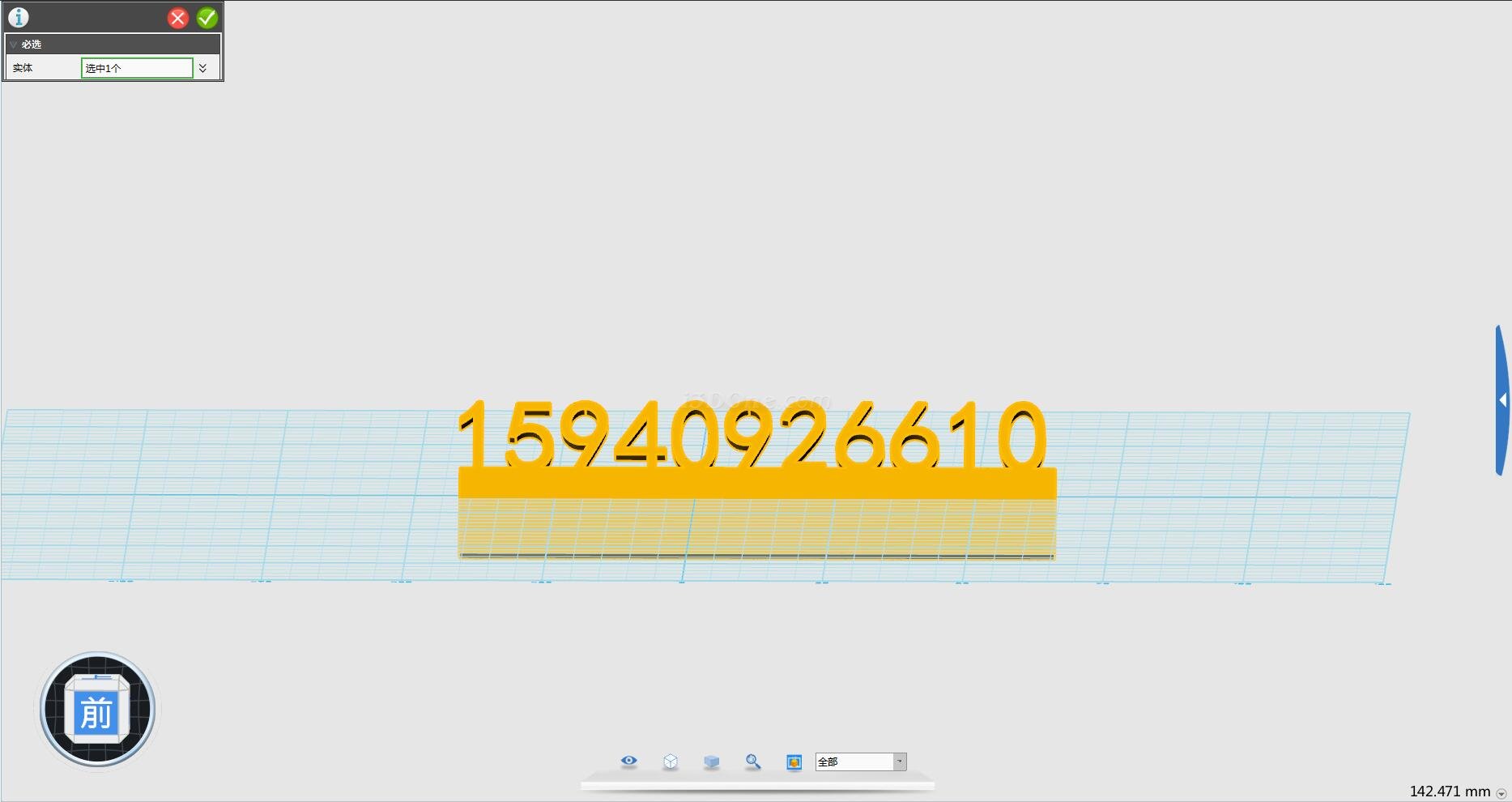

5、選擇組合編輯選擇“加運算”?；w選擇數字，合并體選擇下方矩形，點擊確定。

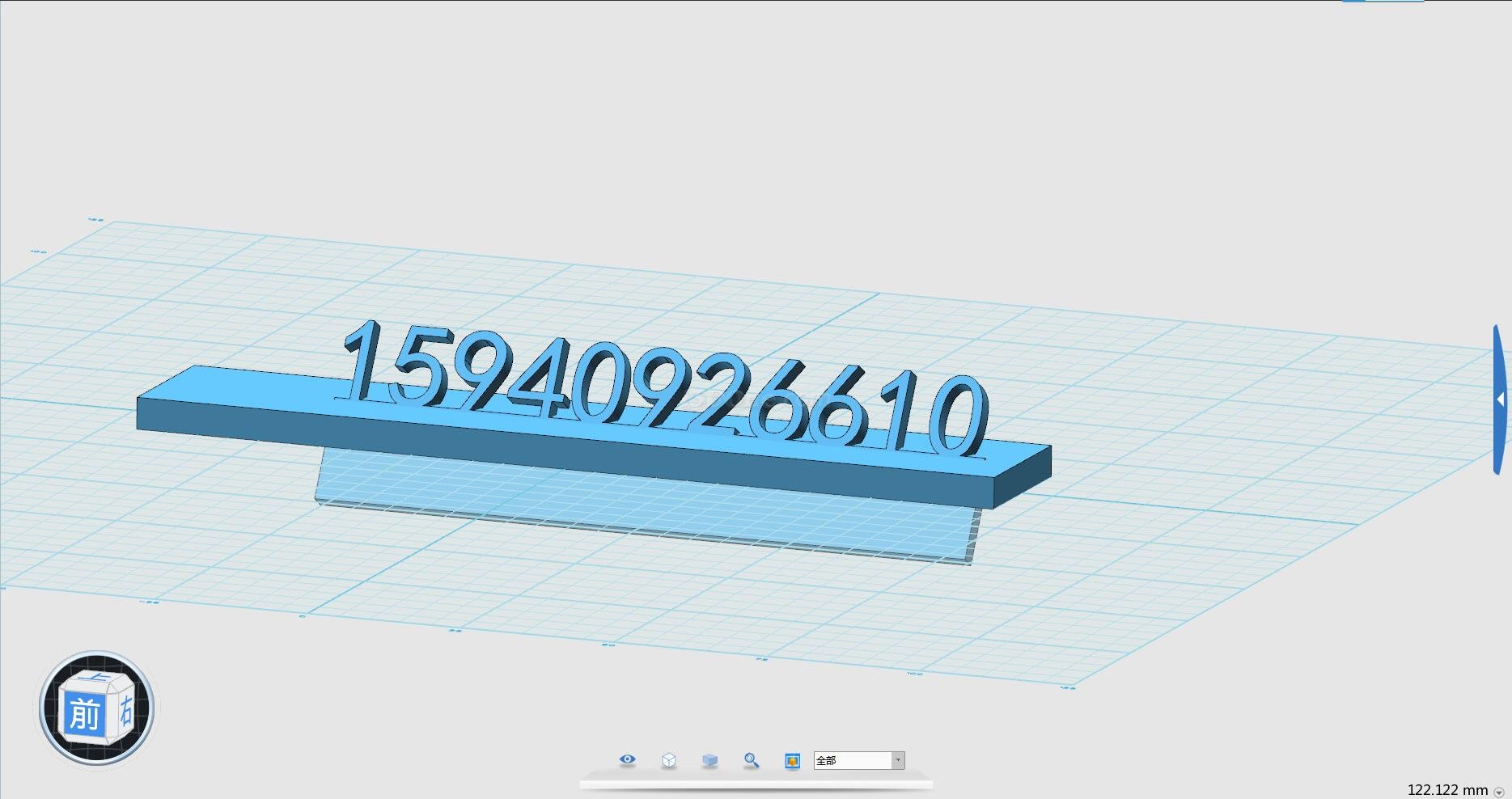

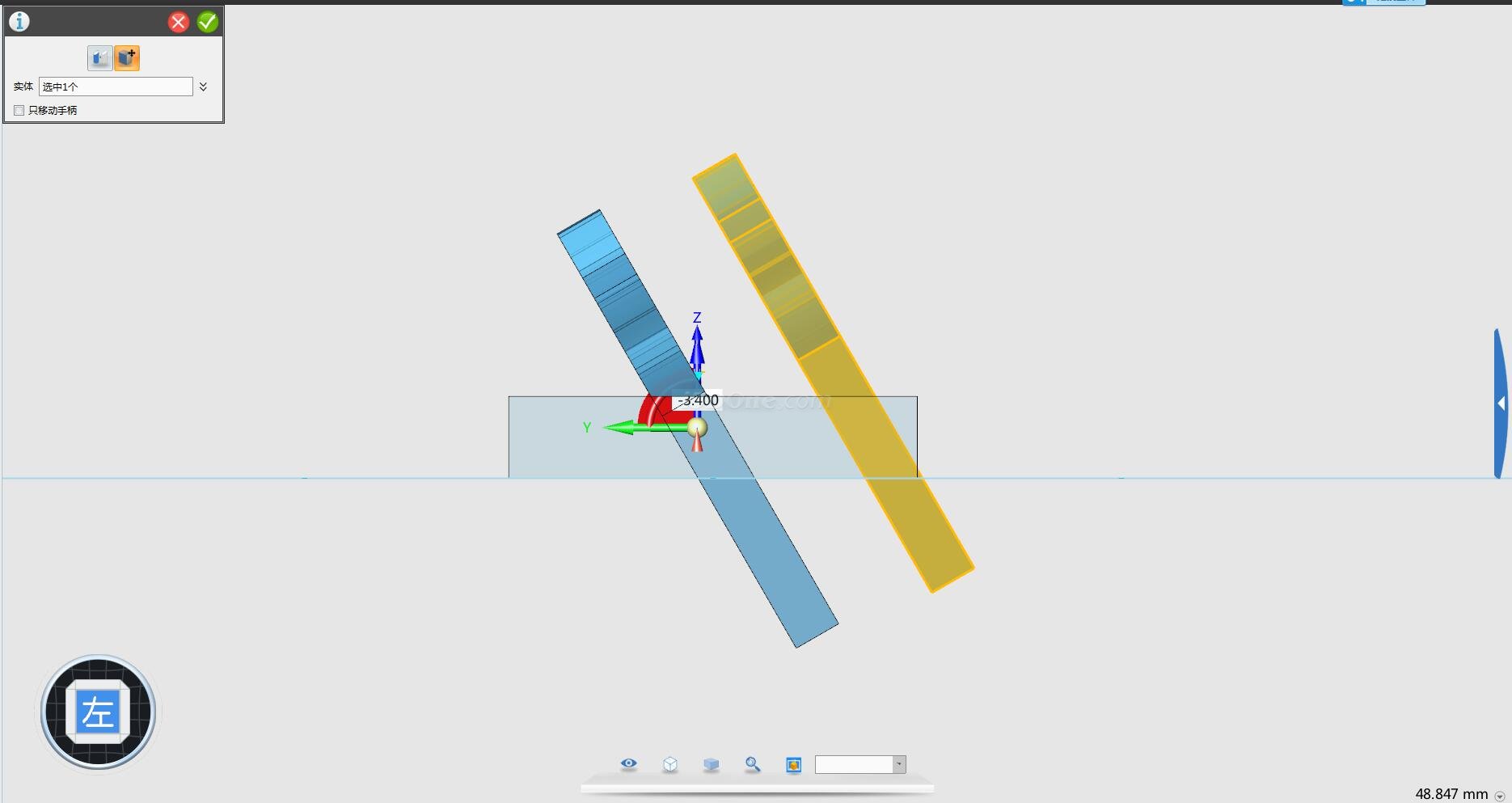

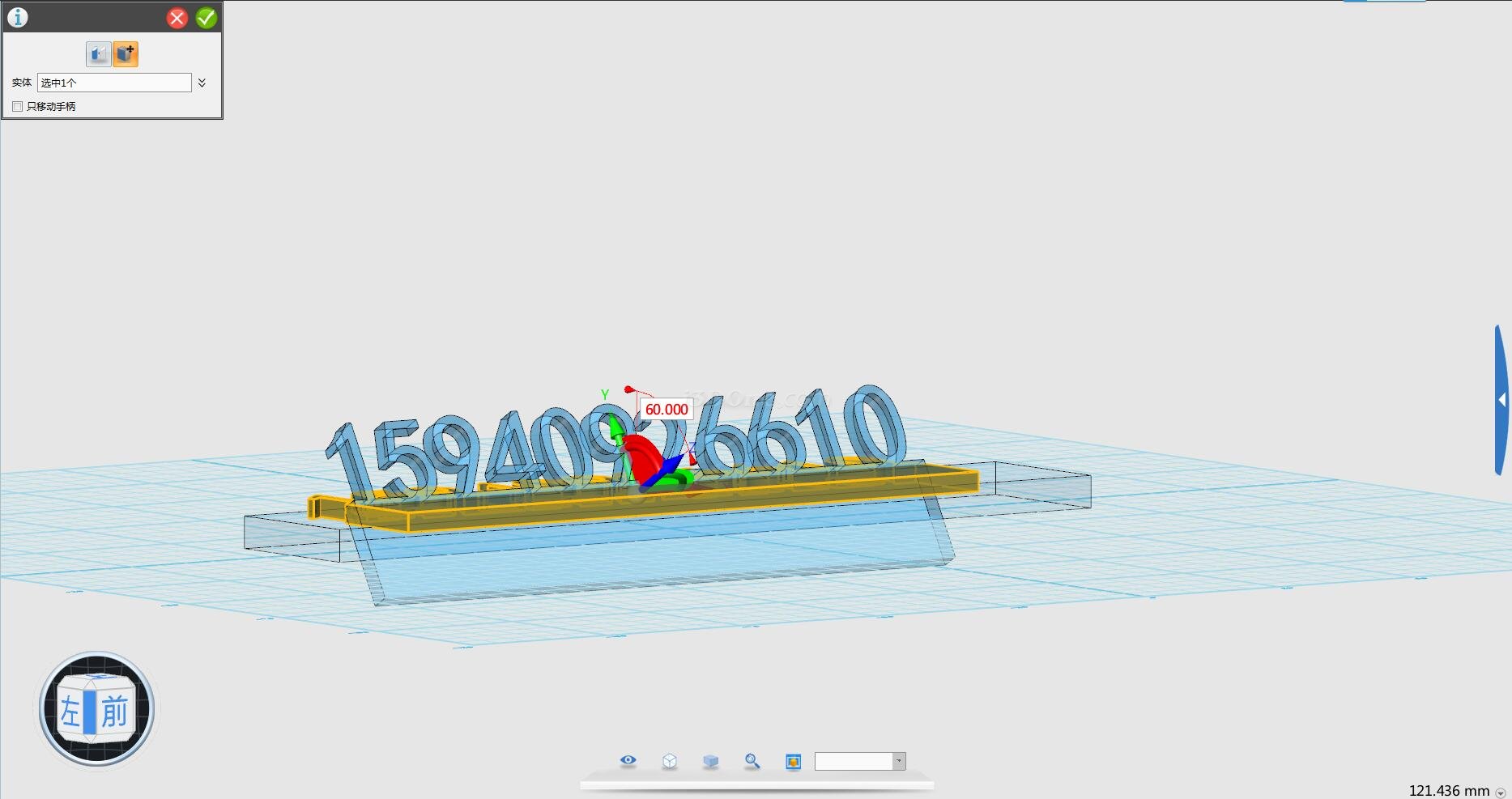

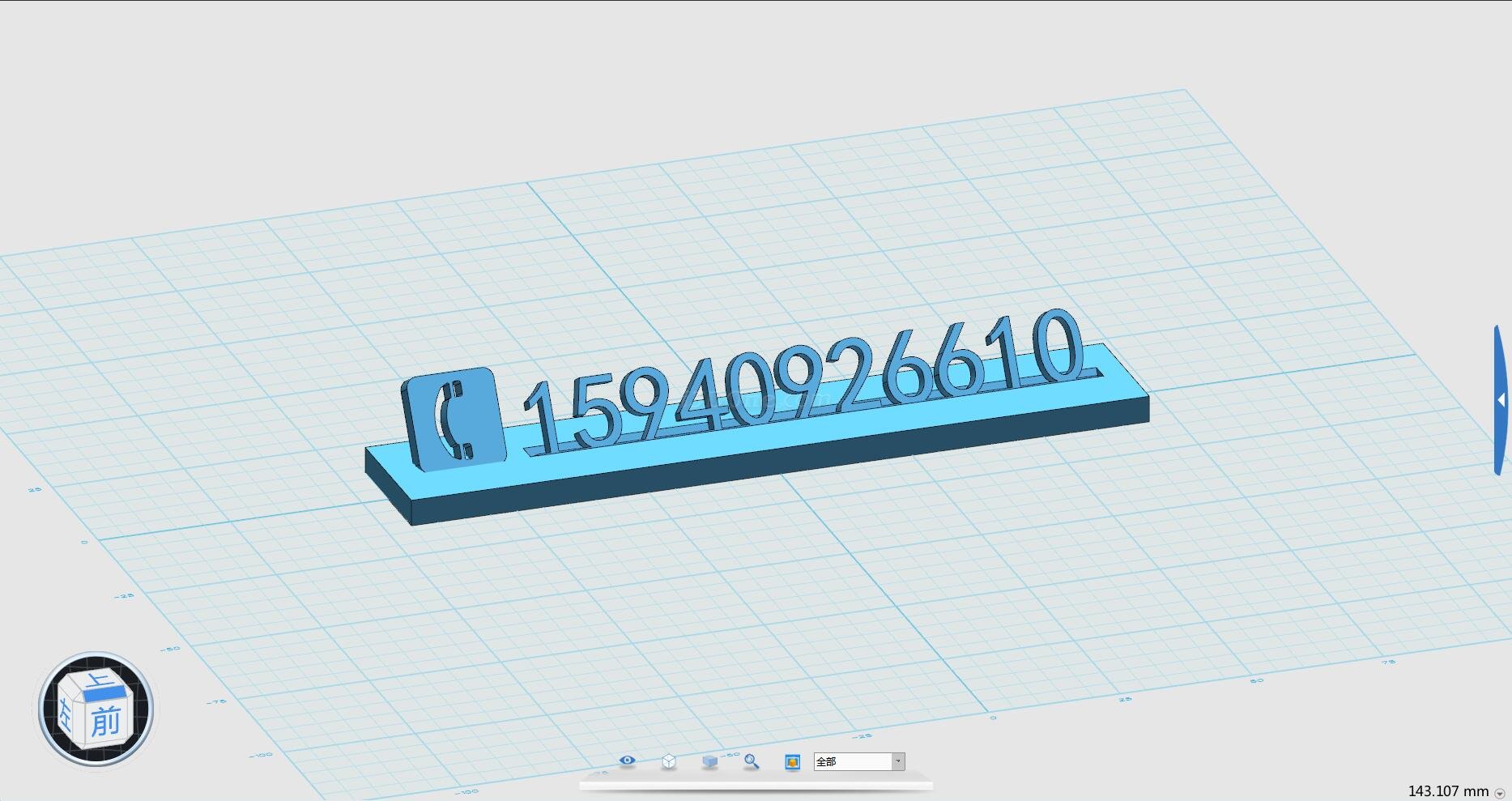

6、選擇新生成的模型，浮動命令欄里選擇移動，使用“動態移動”，對模型的位置進行調整。選擇X軸旋轉60°，點擊確定，重復上一步命令，移動到一個合適的位置，得到最終效果。

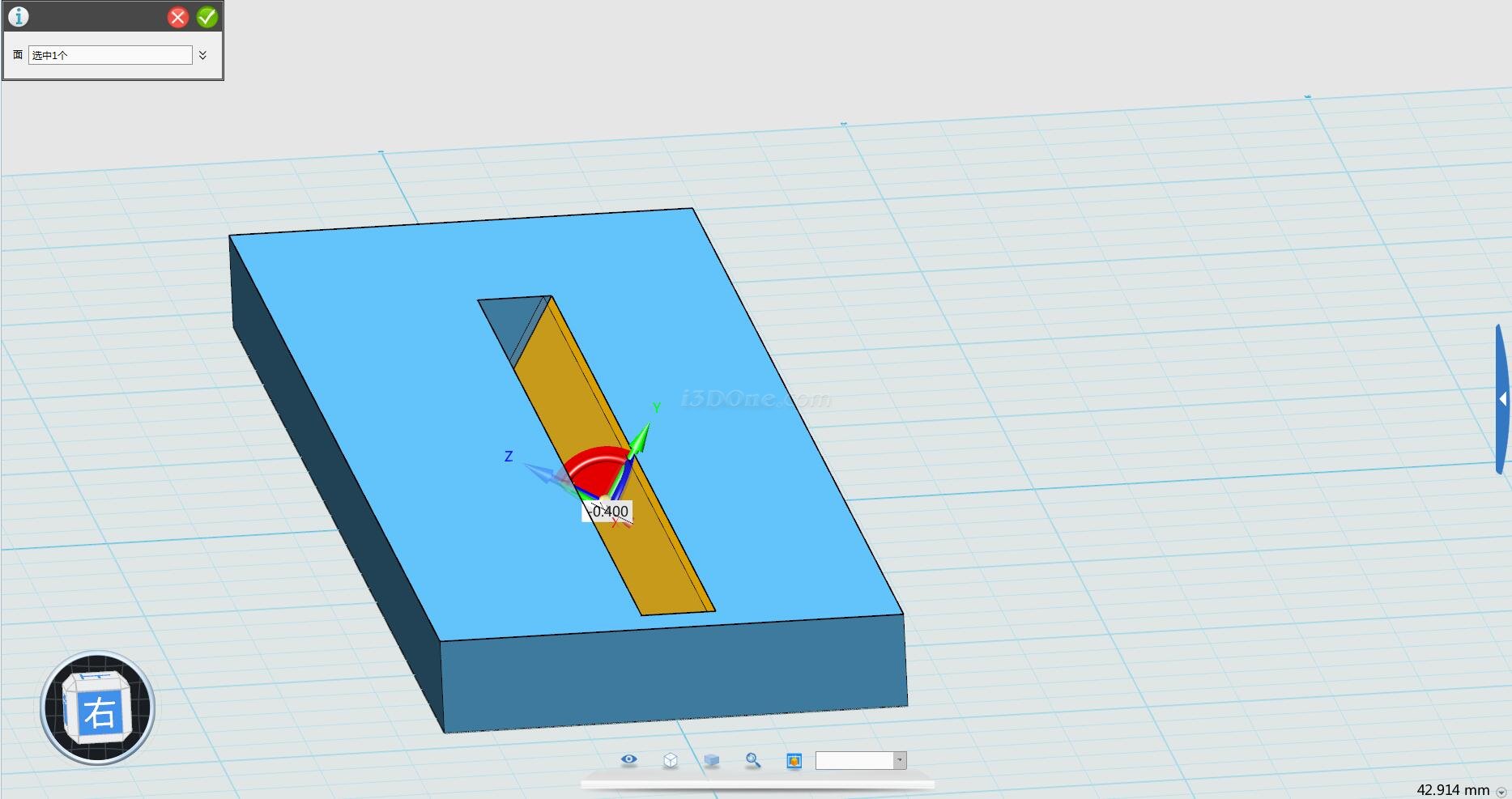

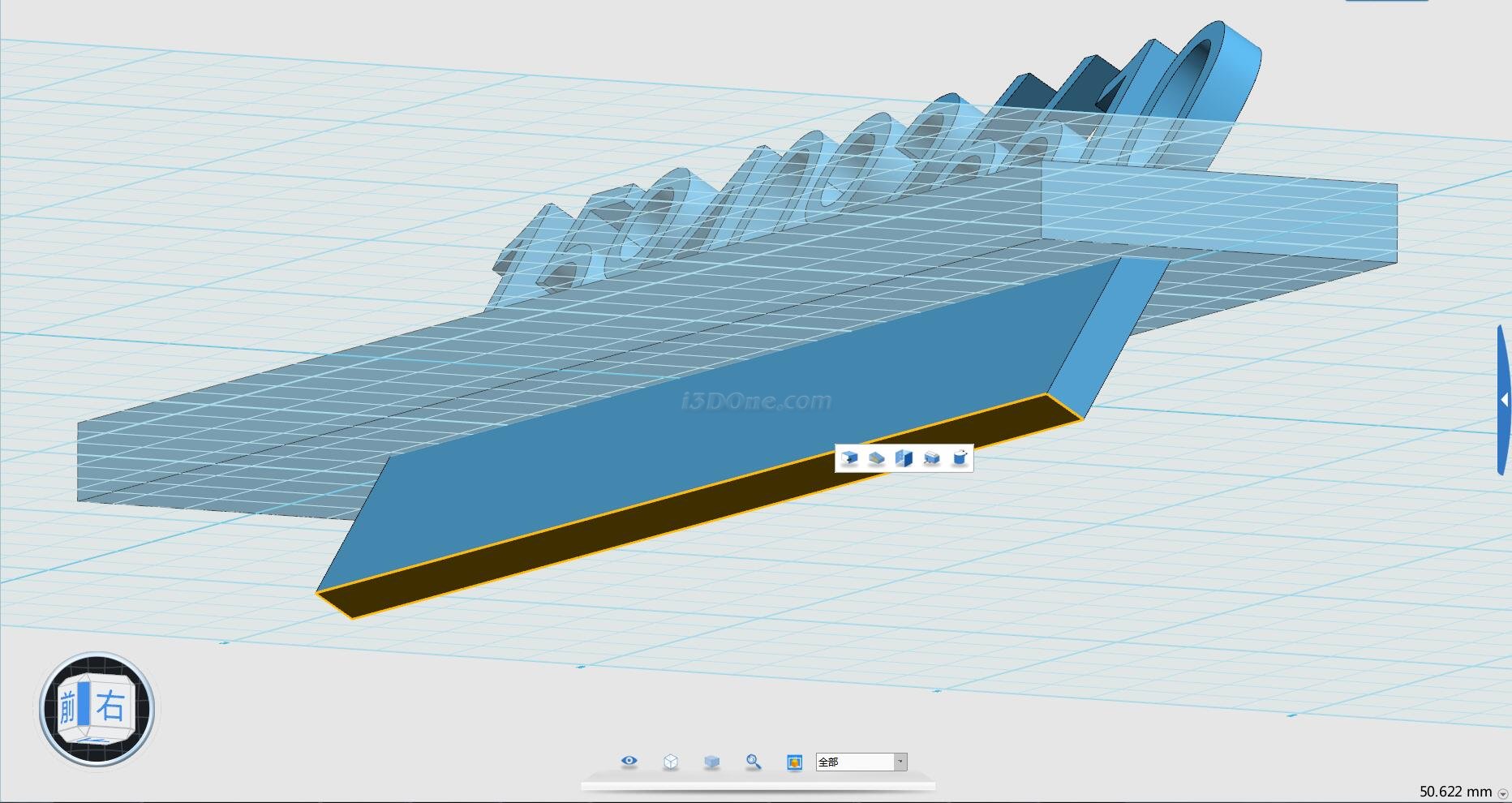

7、選擇“面”在浮動命令欄里選擇拉伸點擊，選擇組合編輯選擇“減運算”。基體選擇矩形，合并體選擇新拉伸的矩形，確定

8、選擇數字模型選擇“隱藏幾何體”命令，隱藏模型。

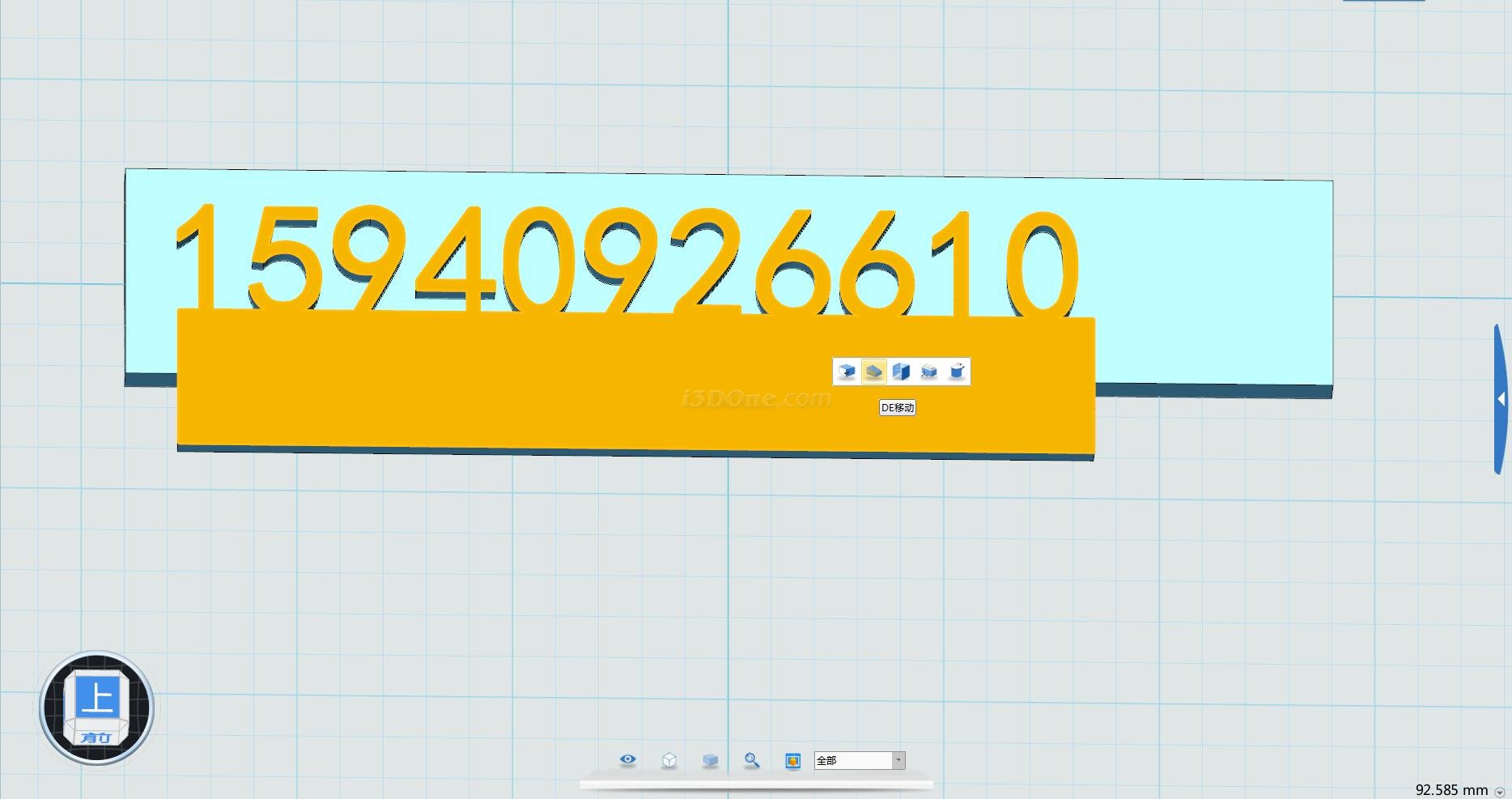

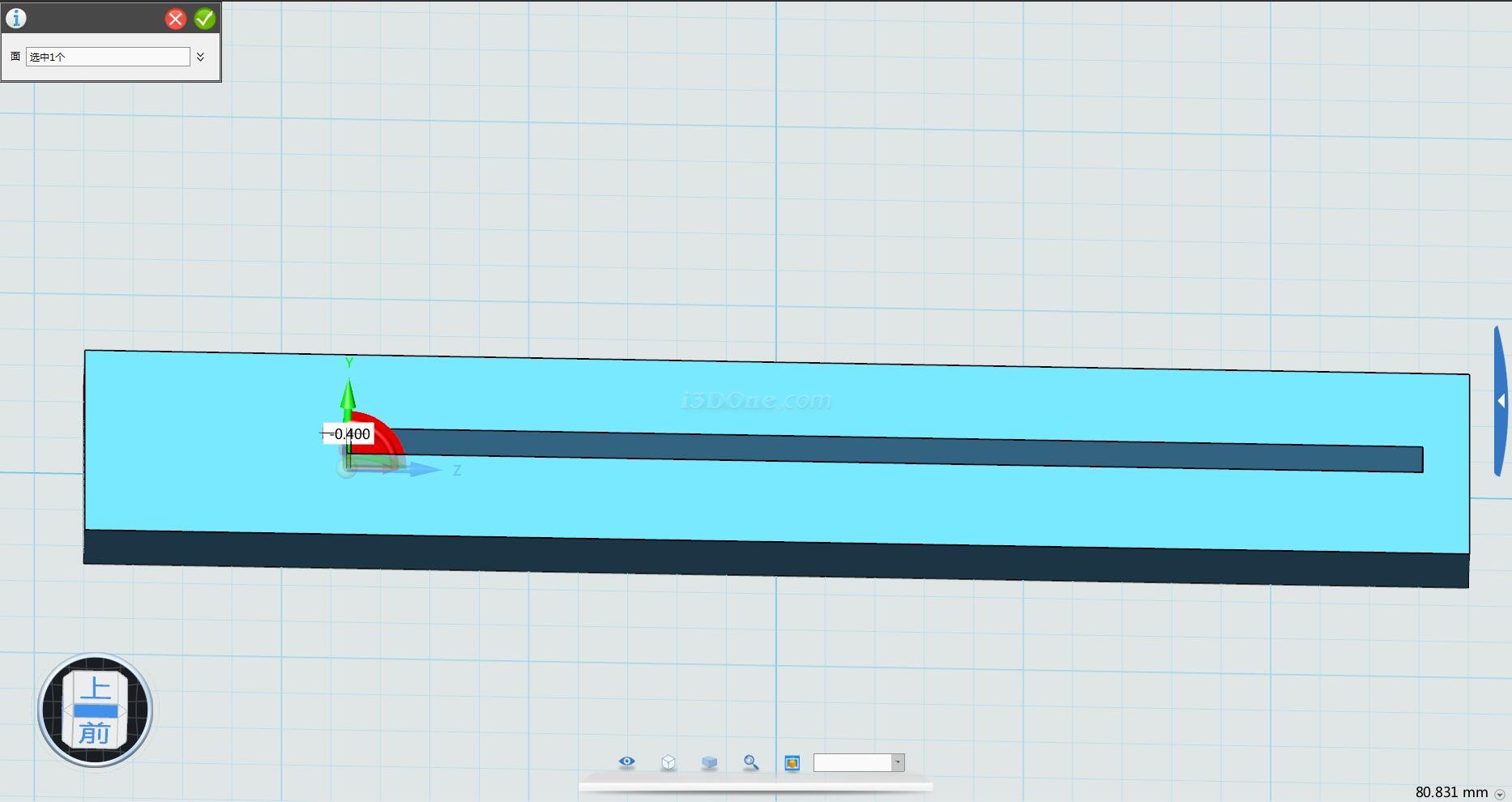

9、選擇“面”使用“DE移動”進行移動，這里需要注意下，因?yàn)槟Ｐ托枰獔?zhí)行打印，所以穿插物體之間需要留有一定的間隙，這里四邊分別余留0.4mm的距離。

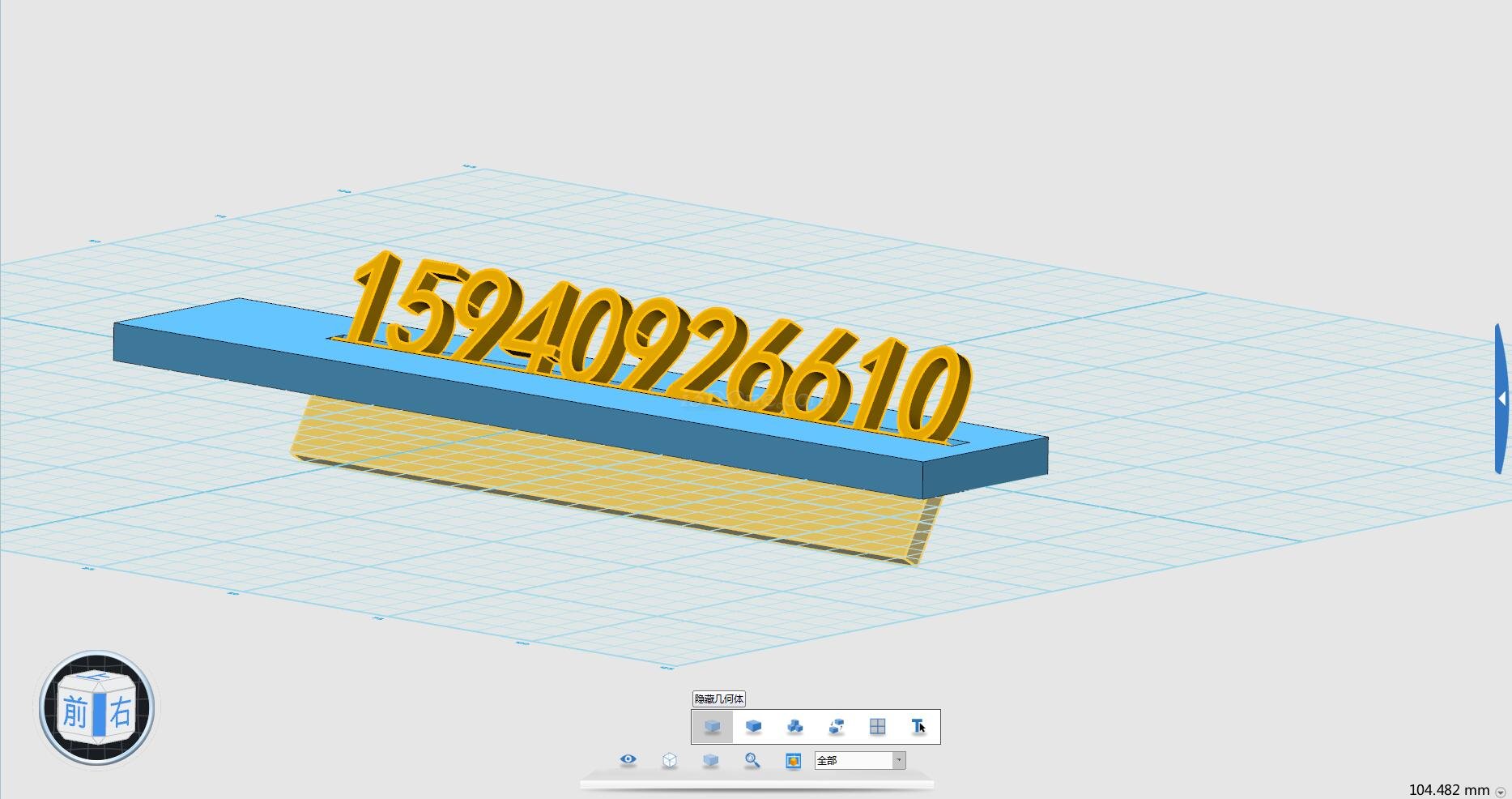

 10、把數字模型顯示出來，點擊“顯示幾何體”，選擇數字模型，點擊。

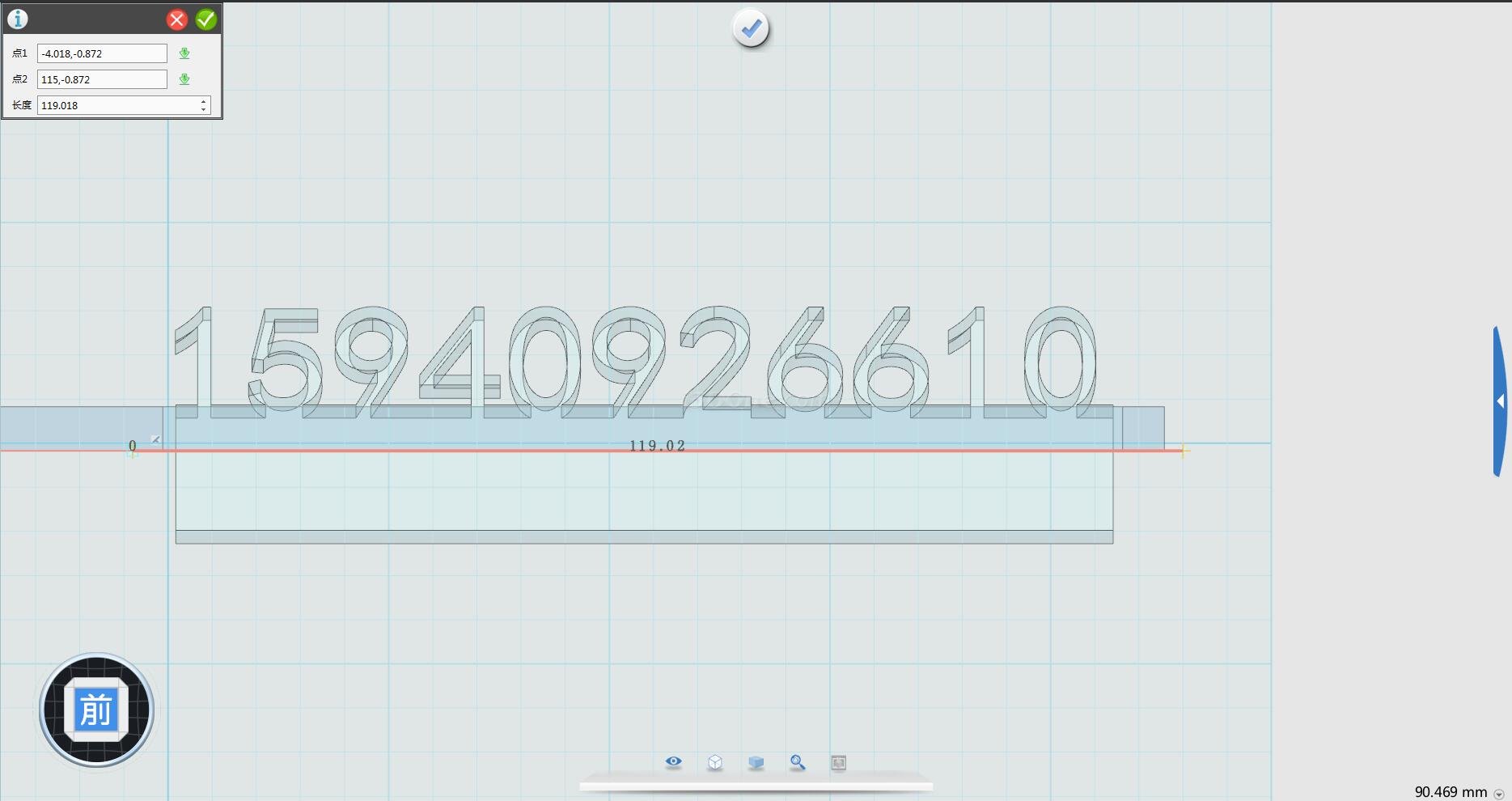

11、在前視圖中，選擇草圖繪制中的直線命令，沿著矩形下沿繪制一條直線，點擊完成。

12、選擇特殊工具中的實體切割，基體選擇數字模型，分割選擇直線，點擊。并將多余的模型刪除。

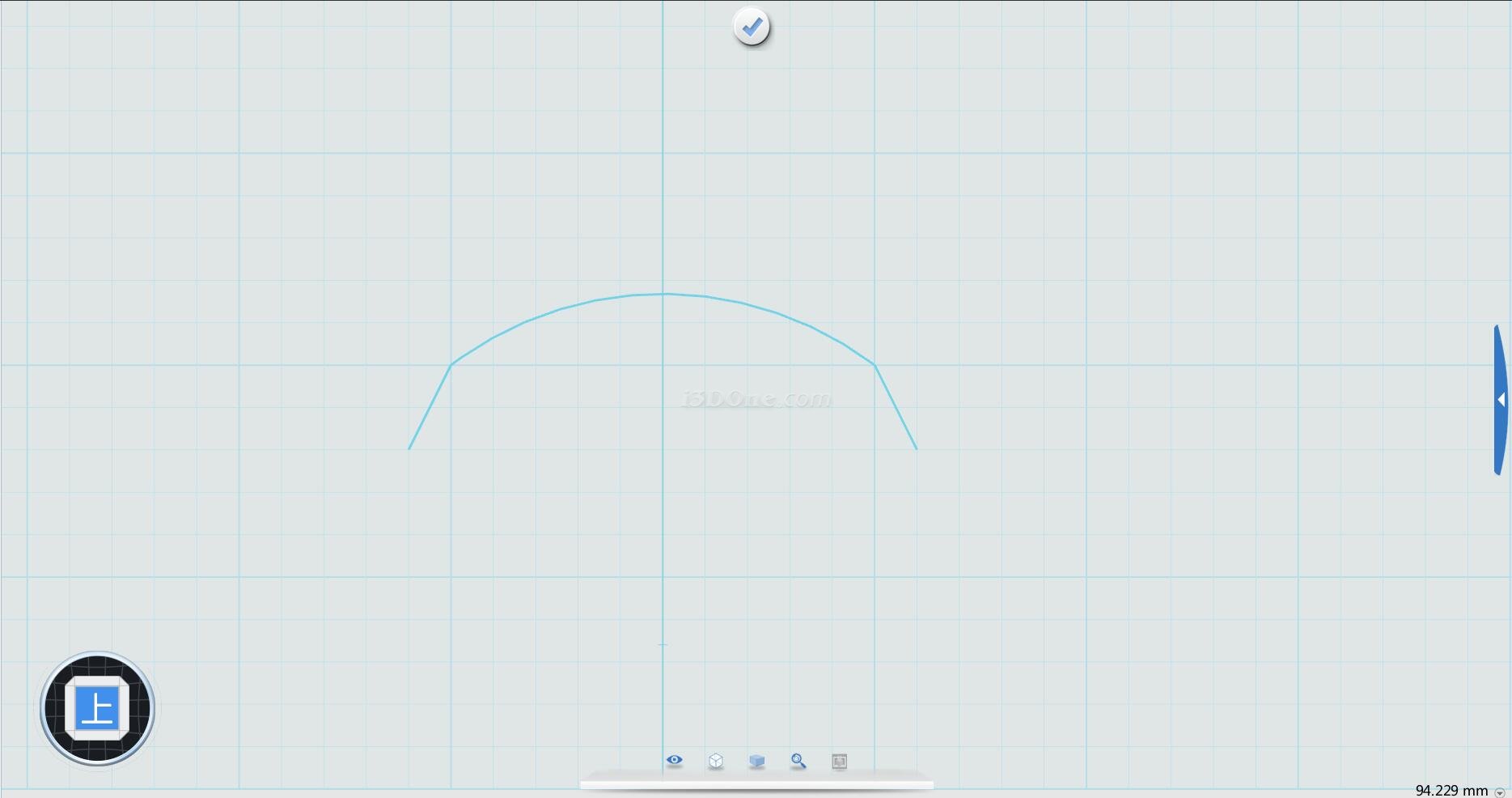

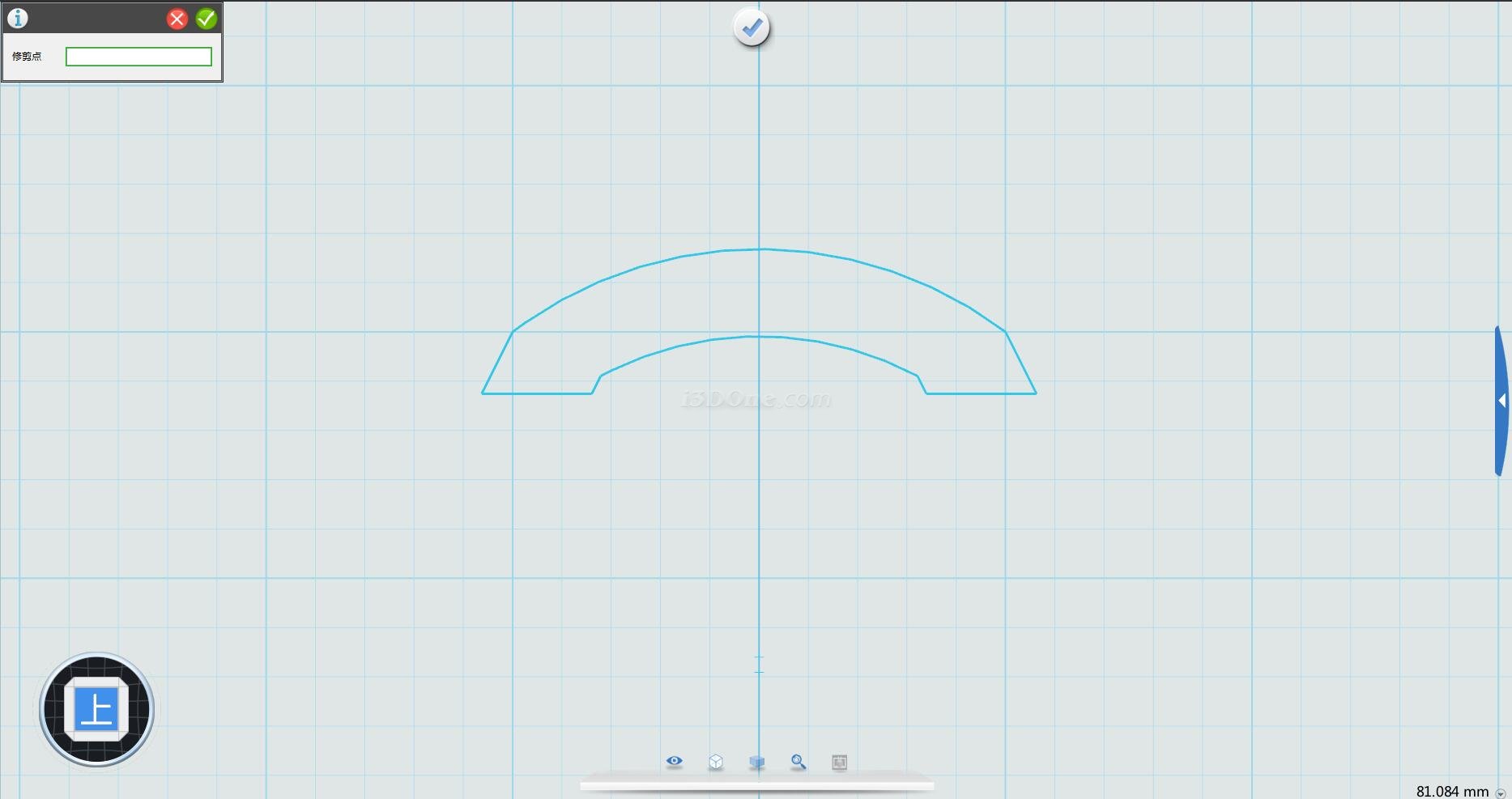

13、選擇草圖繪制圓弧和直線畫出以下效果。

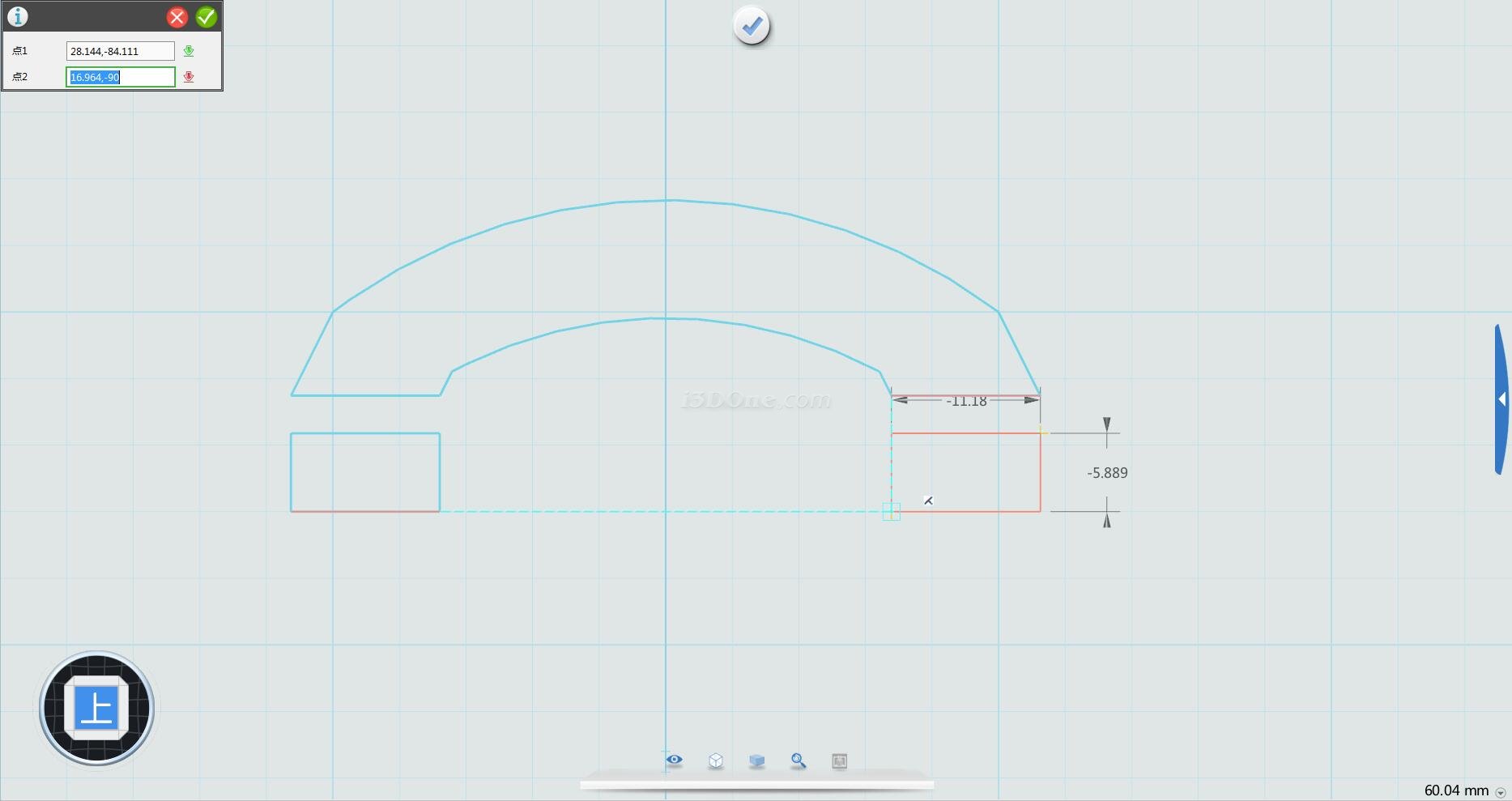

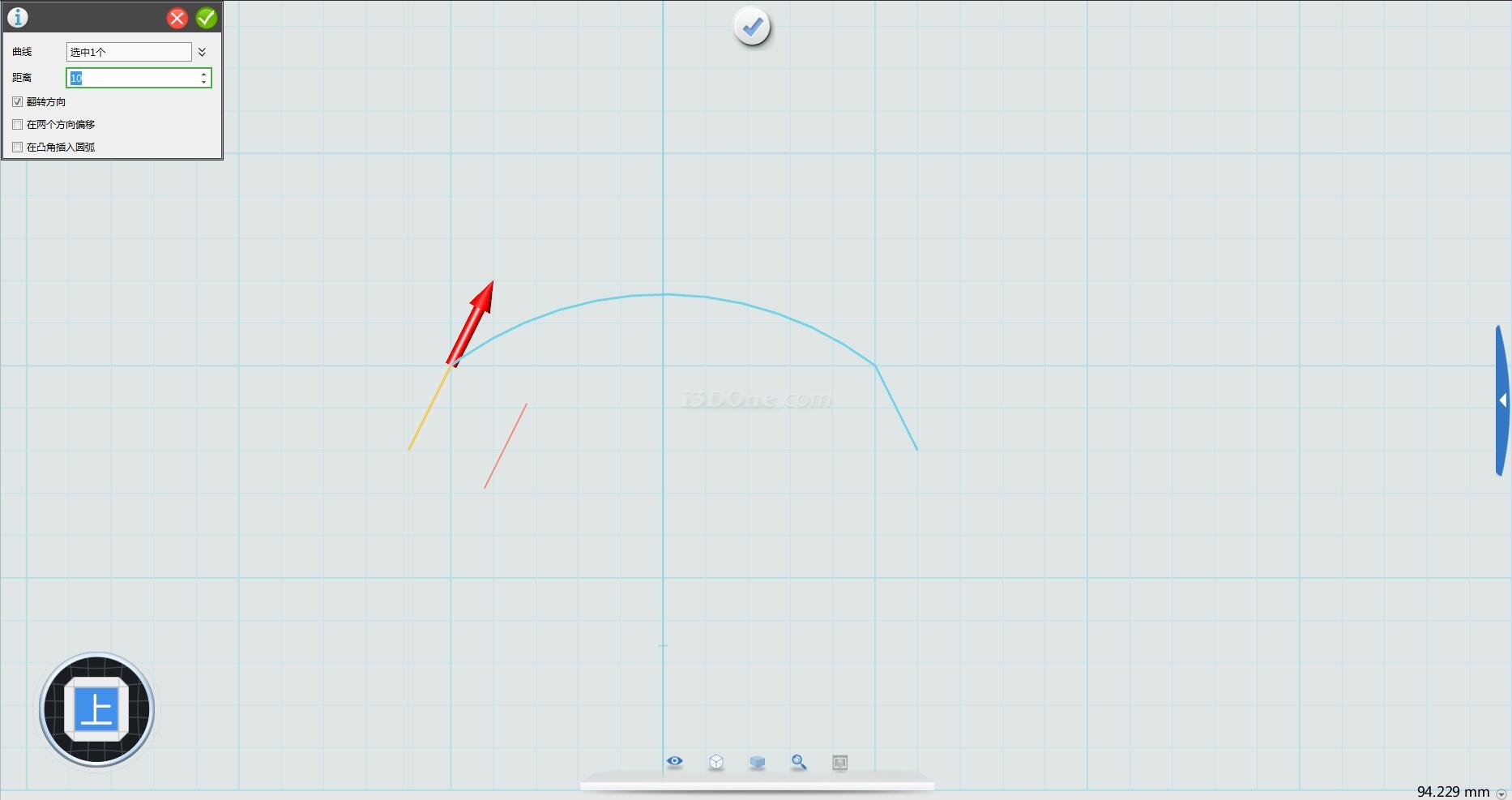

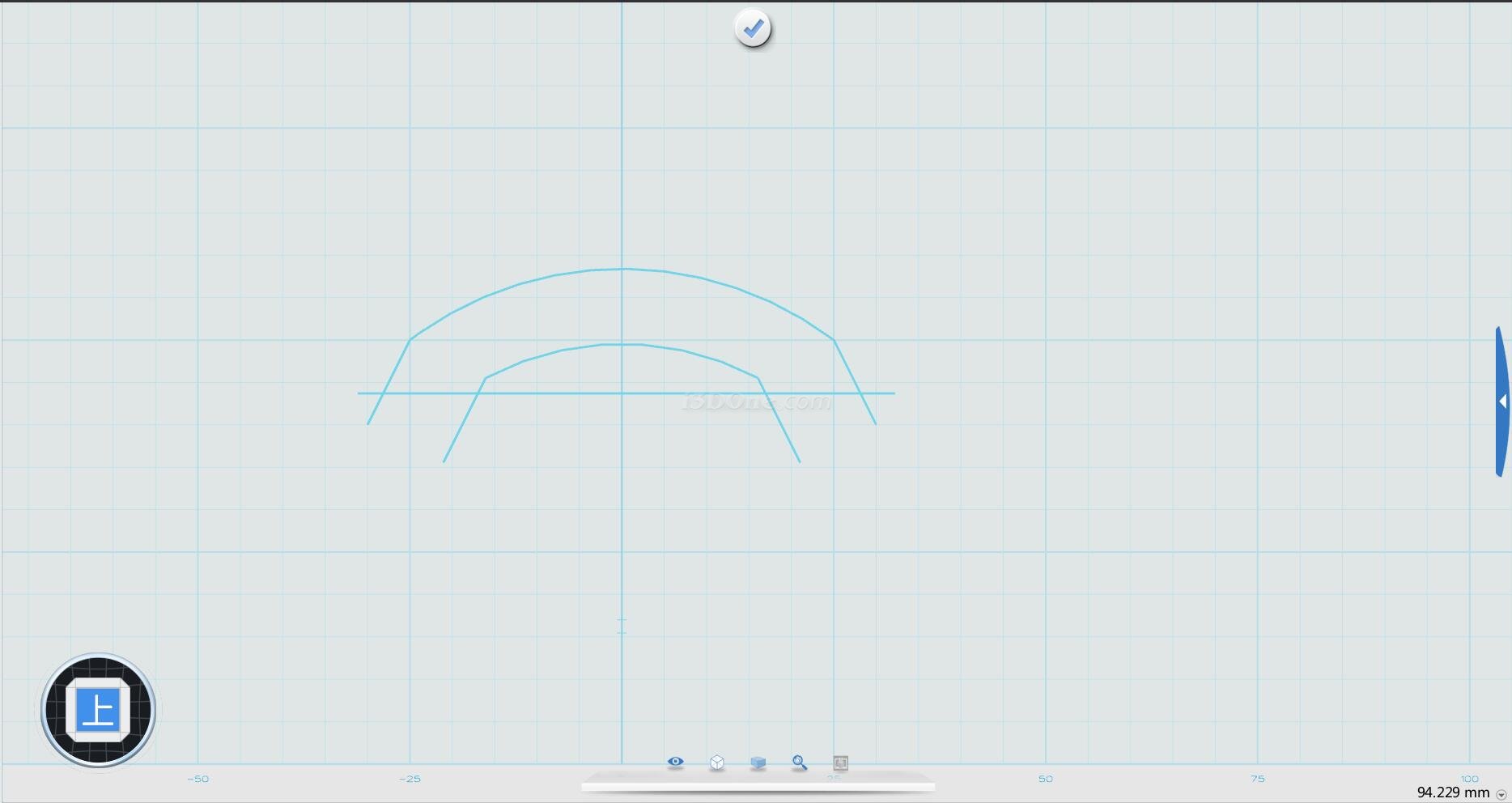

14、選擇直線，在草圖編輯中選擇偏移曲線，重復上步，同樣運用圓弧和直線命令畫出如下效果。

15、在草圖編輯中選擇單擊修剪把多余部分剪切掉，草圖繪制矩形。

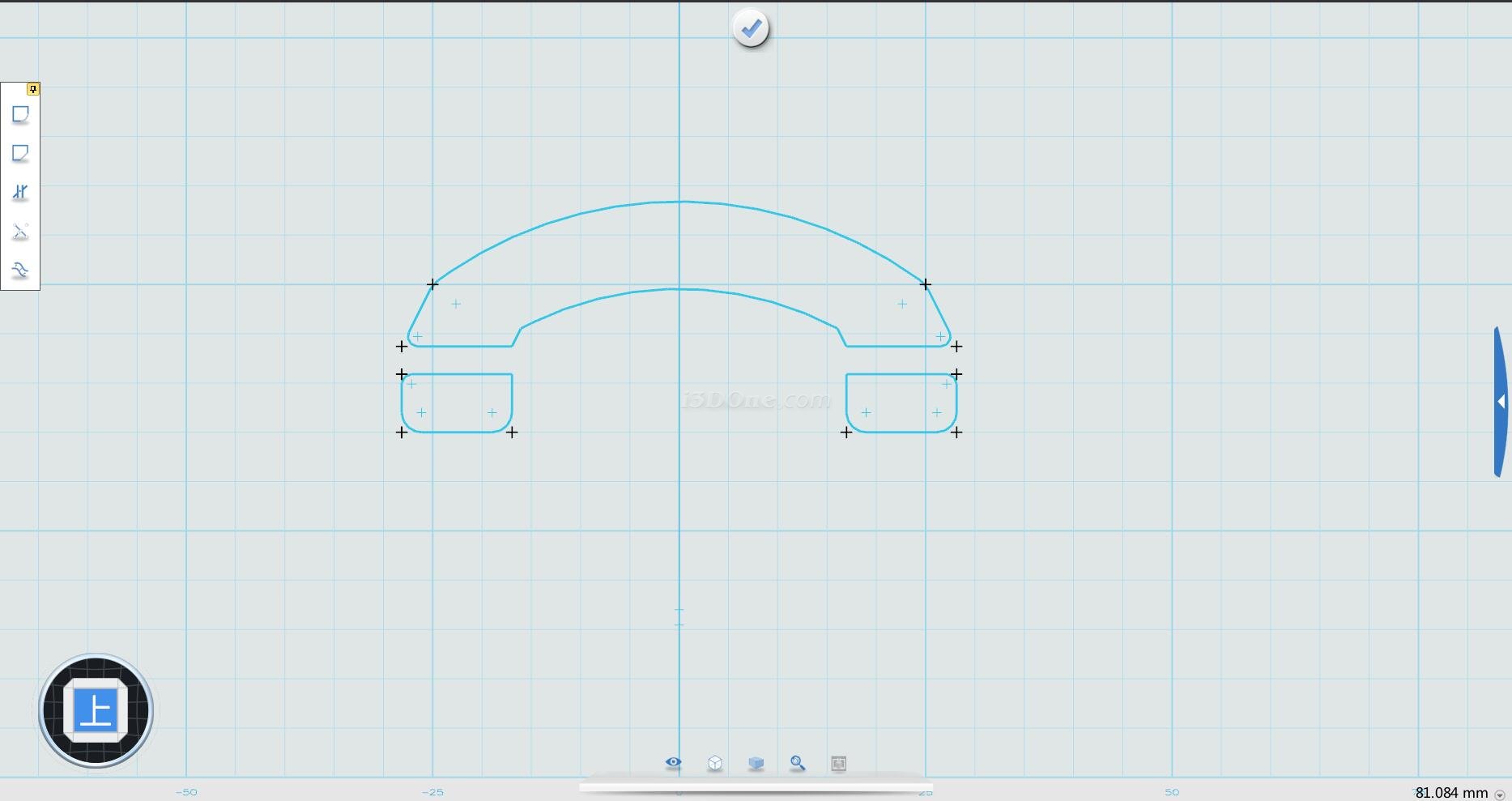

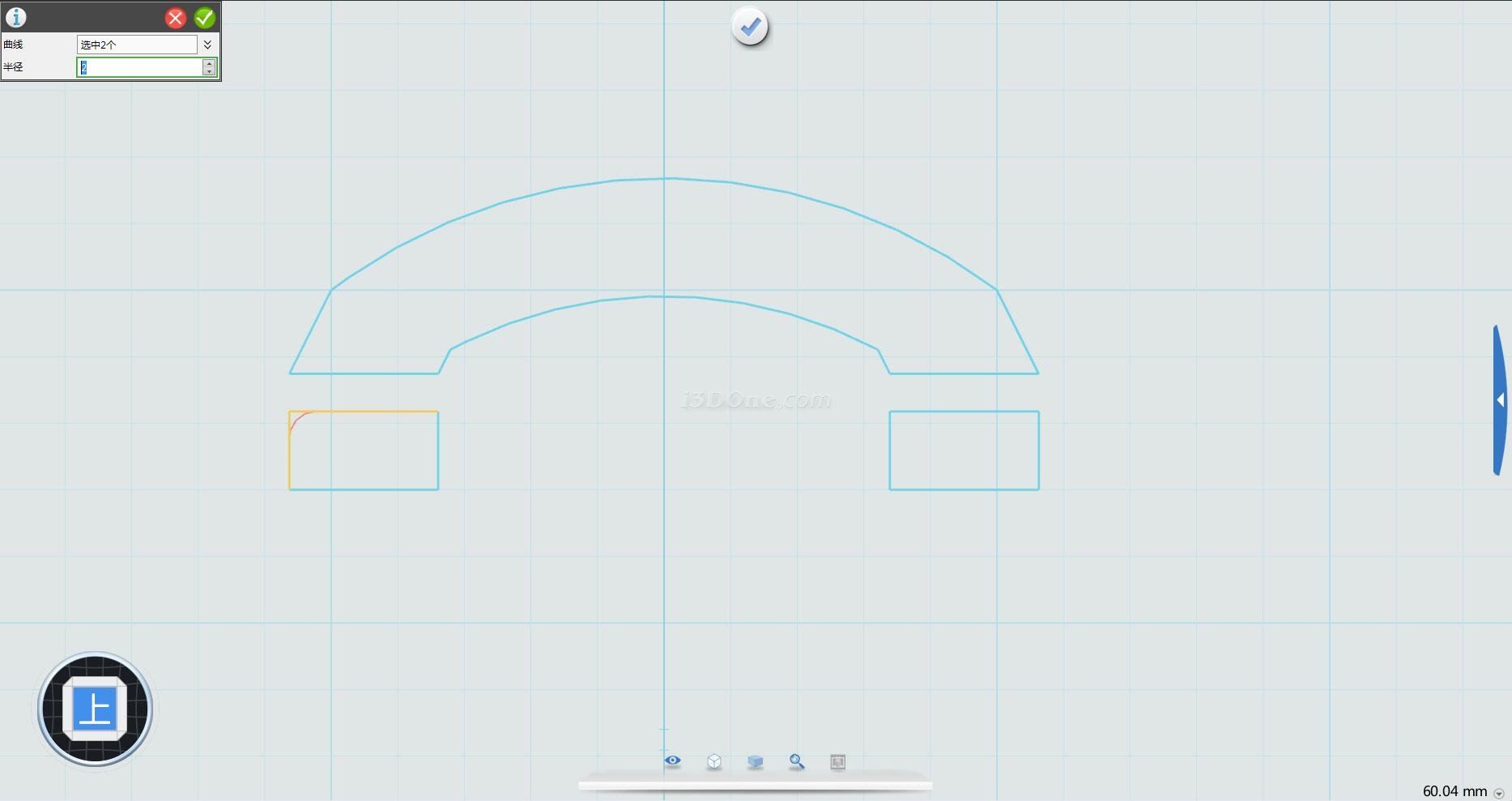

16、在草圖編輯里選擇鏈狀圓角對直角的地方進行圓滑處理，得到的最后效果如下：

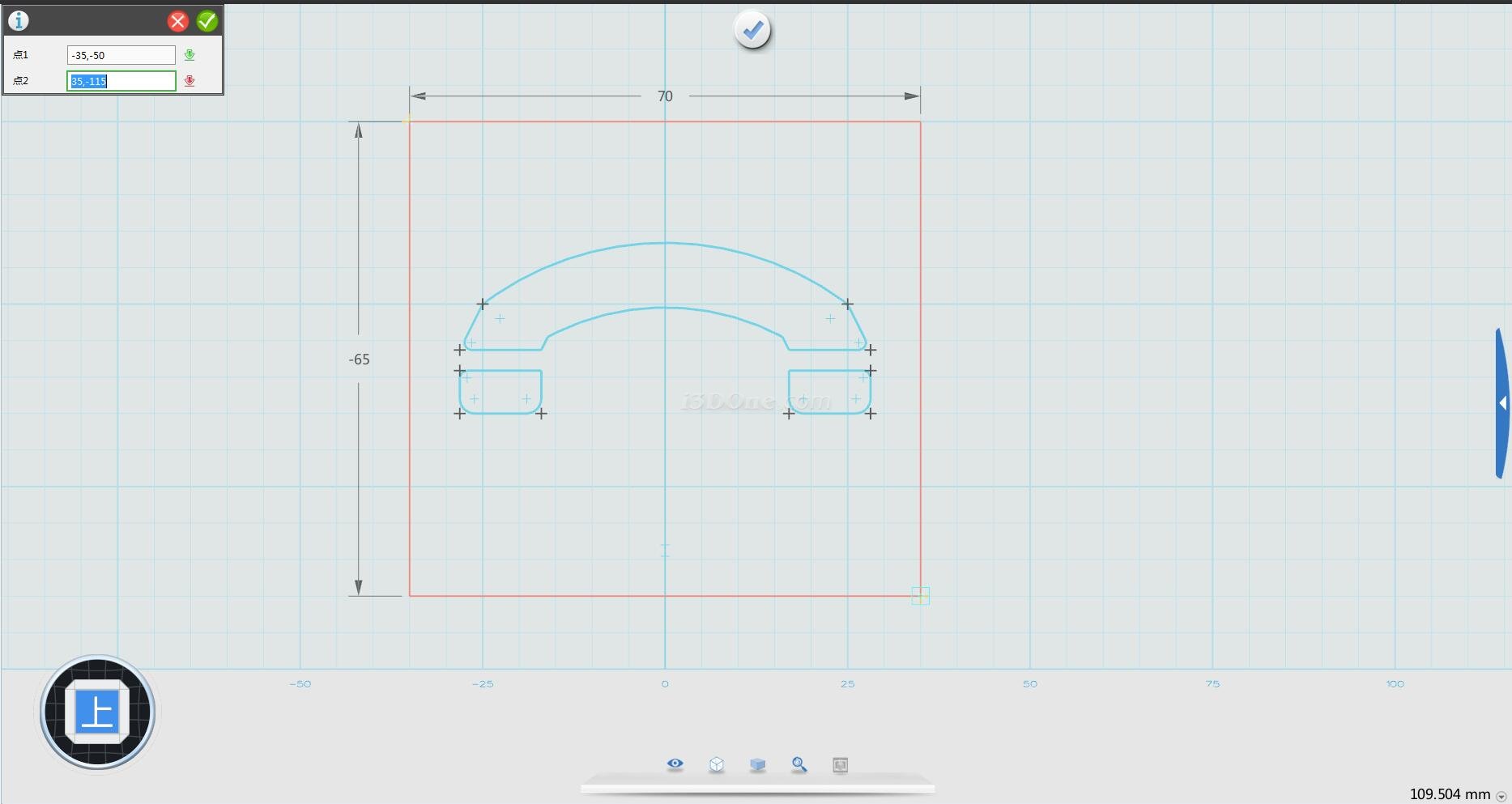

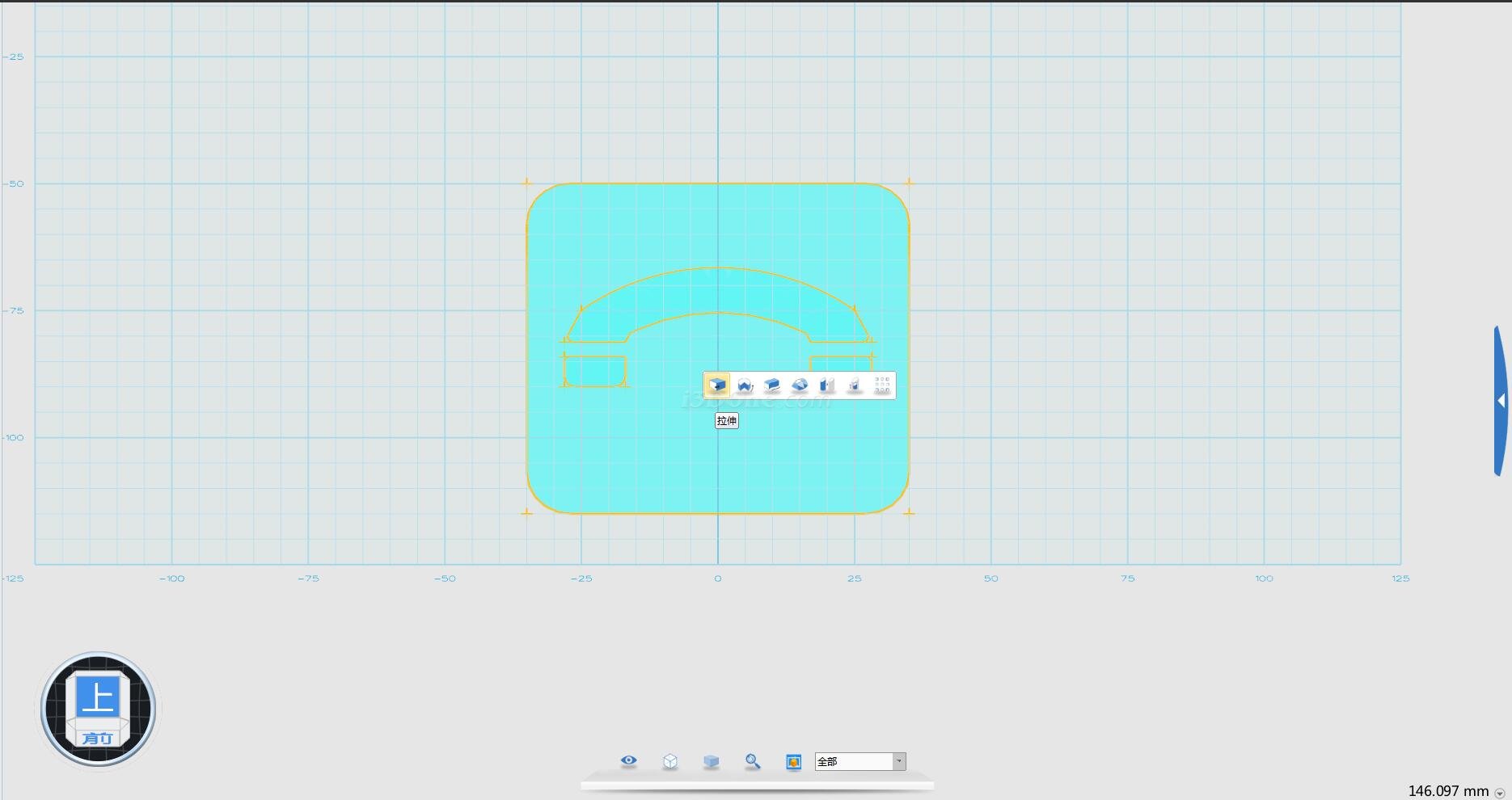

17、草圖繪制矩形，并在草圖編輯進行圓角，并點擊完成。點擊模型進行拉伸。

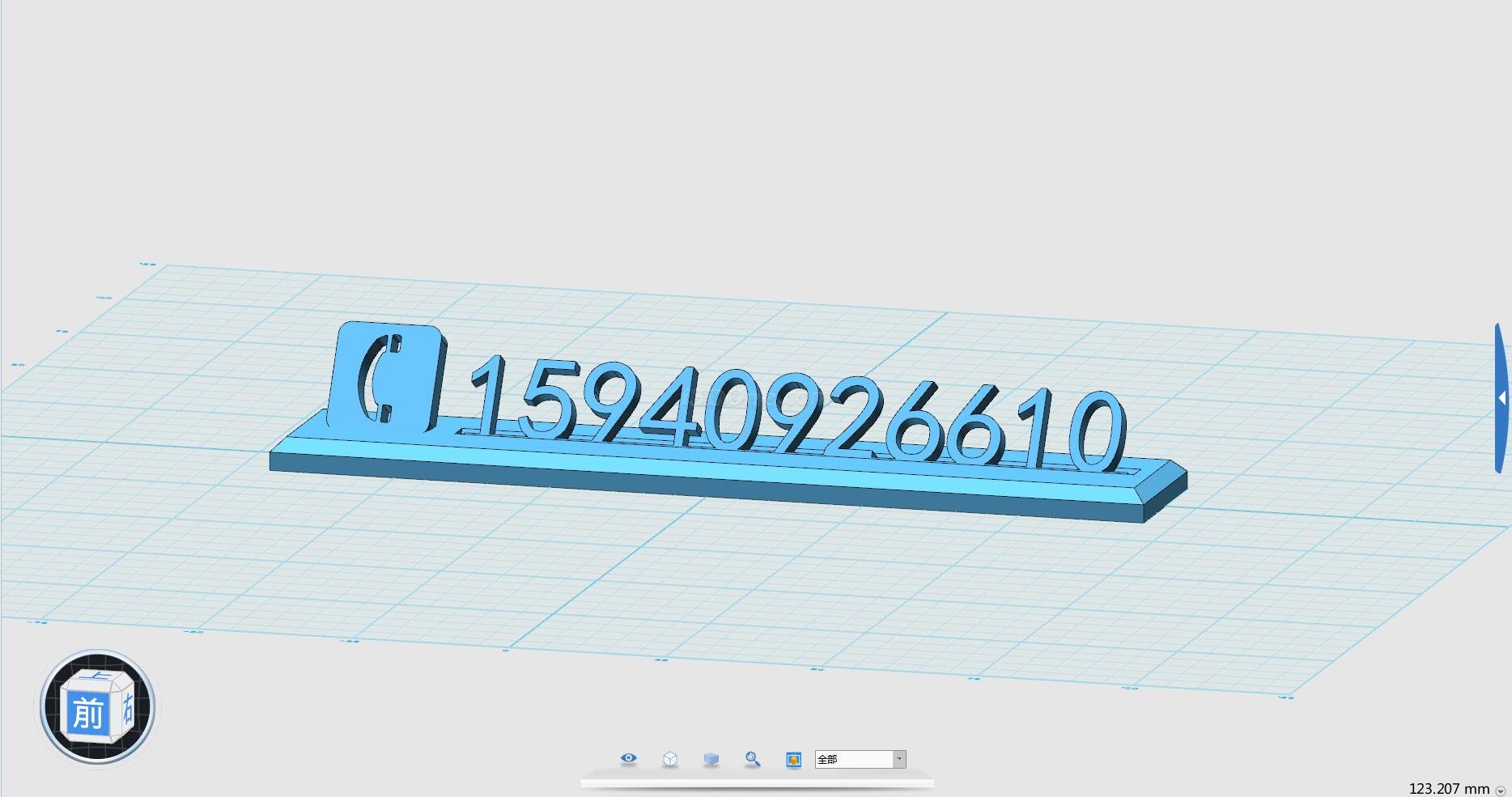

18、通過移動和縮放來調整位置，選擇“邊”，進行倒角，得到最終的模型。

備注：此款挪車號碼牌的設計曾榮獲“首屆中國3D打印創意設計大賽”的三等獎。有創意就有舞臺！
