      上文《3DOne三維創意設計課程：繪制趣味機器人3（手臂篇）》介紹了如何用3DOne繪制機器人的手臂，本文繼續演示操作設計第四部分機器人的腿部。機器人模型免費下載：http://www.zhuangshijiaju.com/model/55652.html。

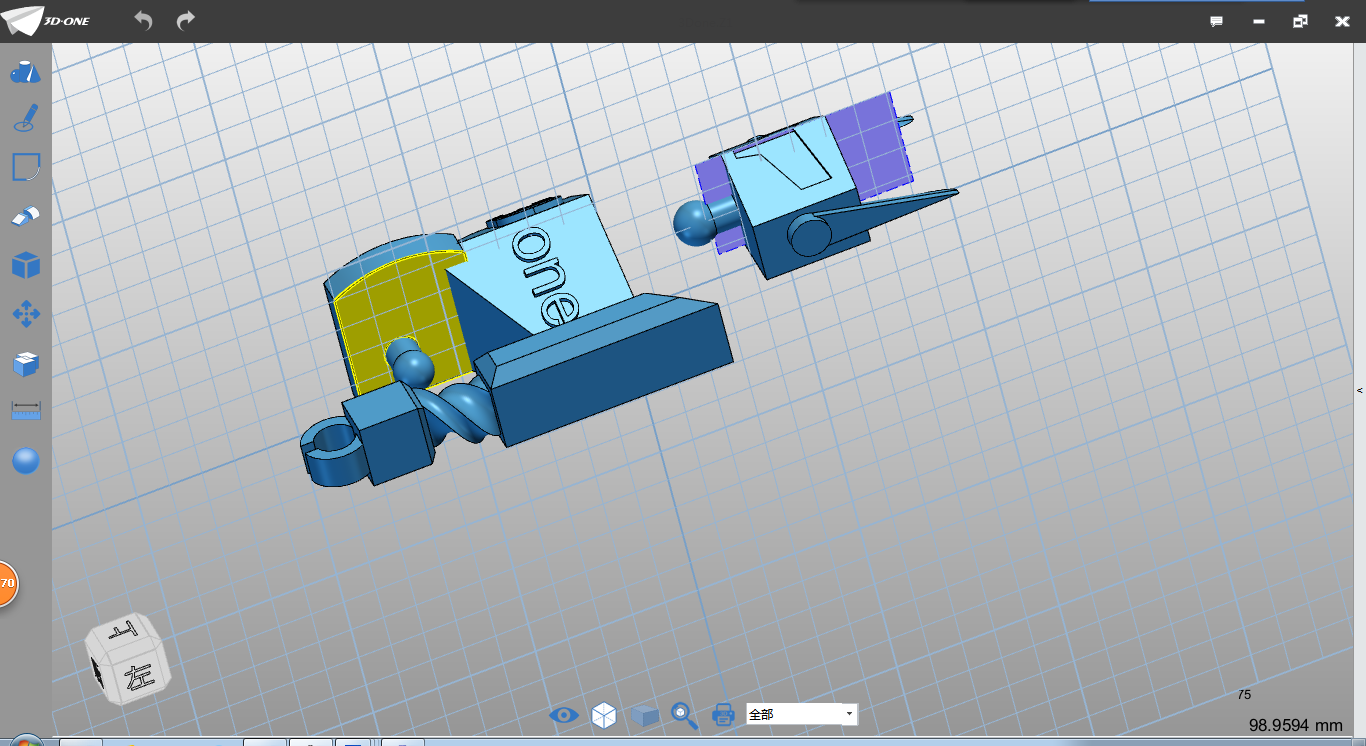

      1、選擇草圖矩形命令，草圖繪制平面選擇如下圖：

      2、繪制30*15的矩形，點1輸入坐標（-57,1.5）如下圖：

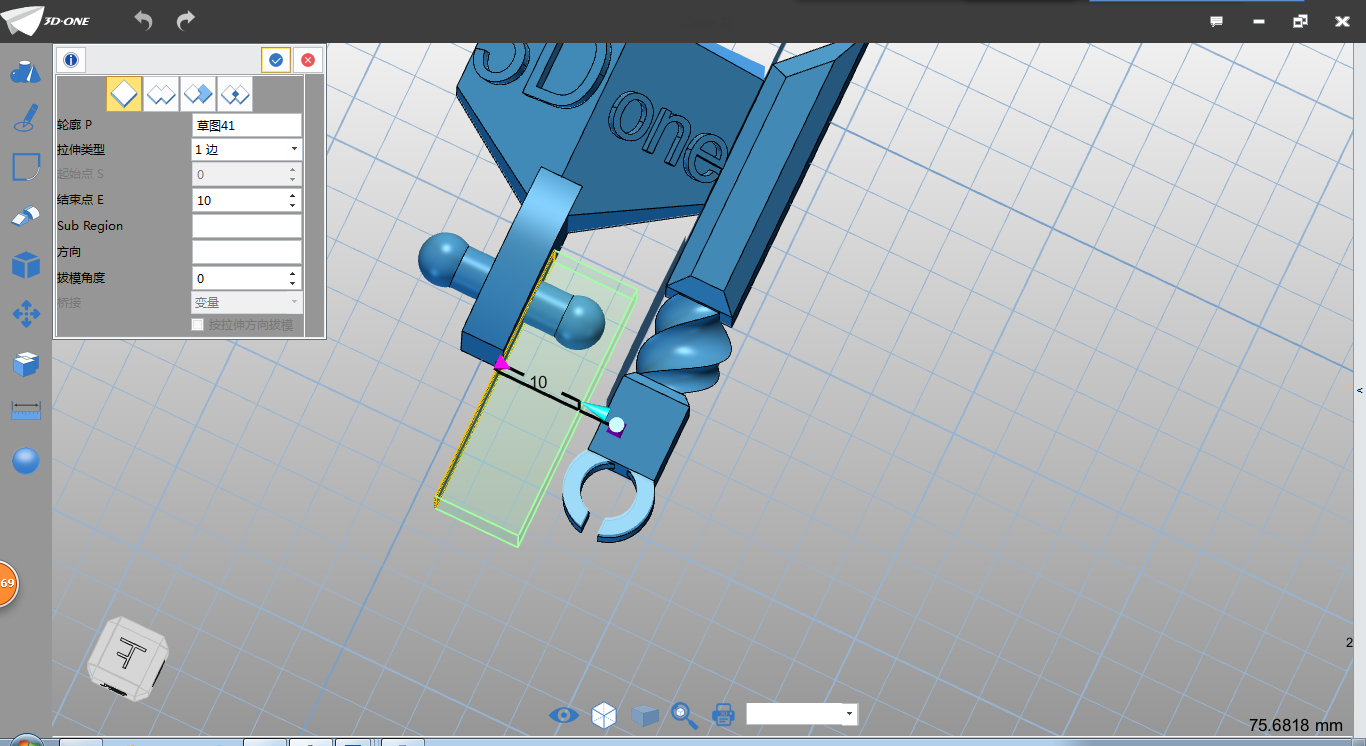

      3、點擊確定，選擇拉伸命令，拉伸類型選擇1邊，結束點設為10，布爾運算選擇基體，如下圖：

      4、點擊確定，完成拉伸，如下圖。

      5、選擇倒角命令，邊線選擇如圖邊線，倒角距離設為8，如下圖：

      點擊確定，完成倒角。

       6、點擊倒角命令，選擇兩條邊線，如圖，倒角距離設為3，如下圖：

      點擊確定，完成倒角。

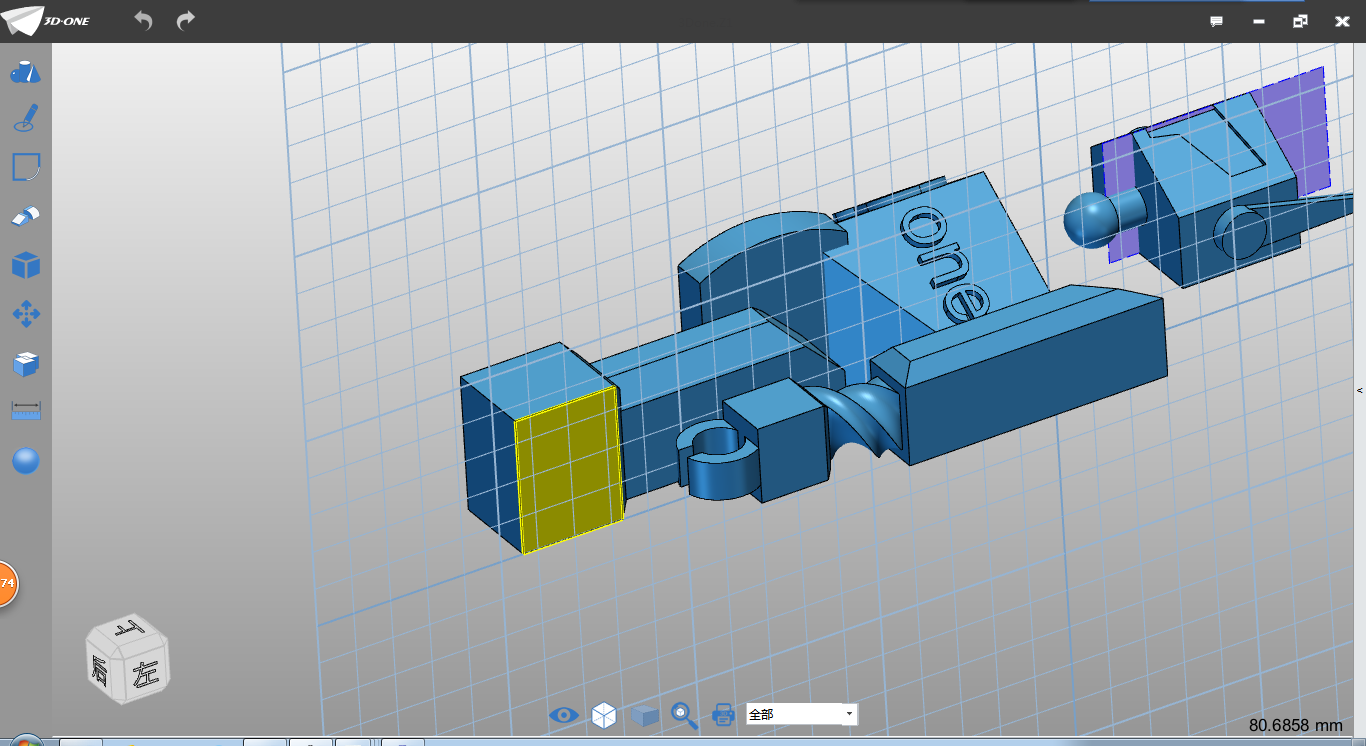

      7、選擇草圖矩形命令，草圖基準面選擇如圖，如下圖：

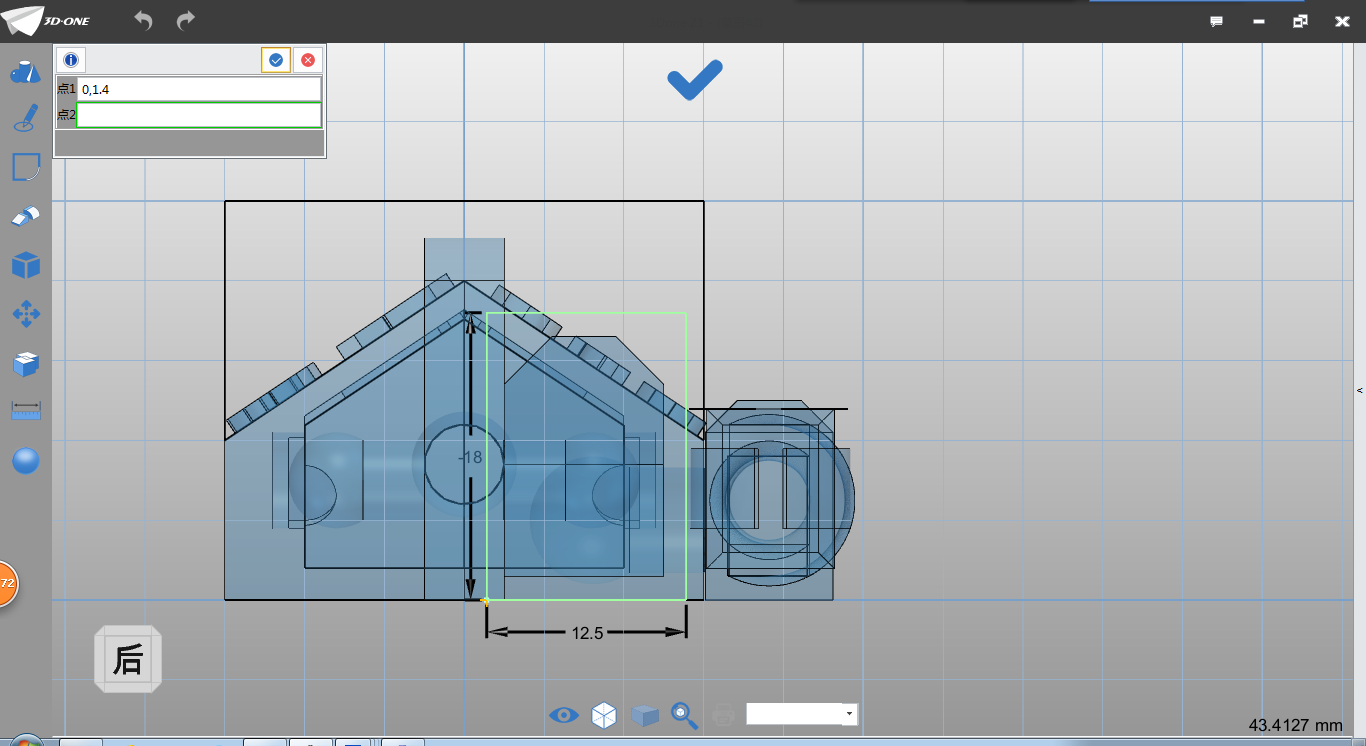

       8、繪制 -18*12.5矩形，矩形點1 輸入（0,1.4），如下圖：

      9、點擊確定，完成矩形繪制，選擇拉伸命令，拉伸類型選擇1邊，結束點輸入15，布爾運算設為加運算，如下圖。

      點擊確定，完成拉伸。

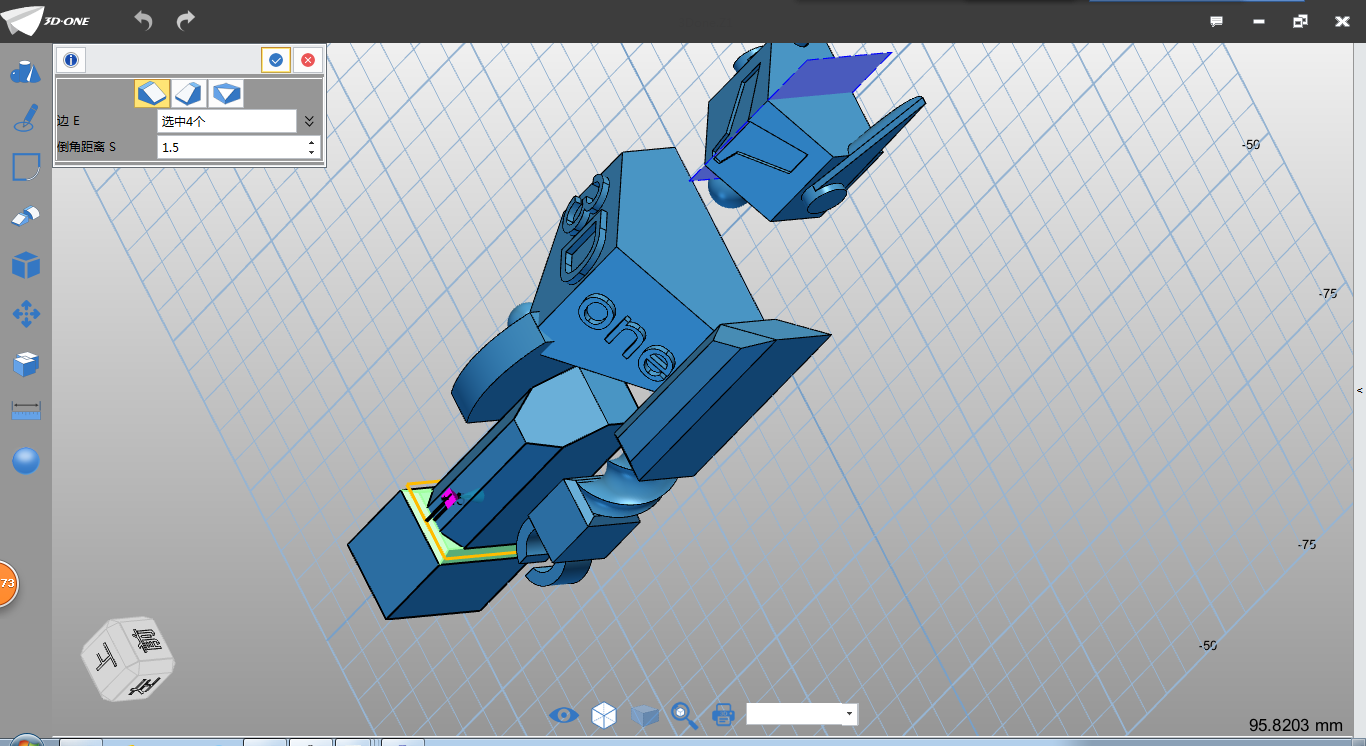

      10、選擇倒角命令，邊選擇如圖所示四邊（環形），倒角距離為1.5，如下圖：

      點擊確定，完成倒角。

      11、選擇草圖直線命令，草圖繪制平面選擇如圖所示，如下圖：

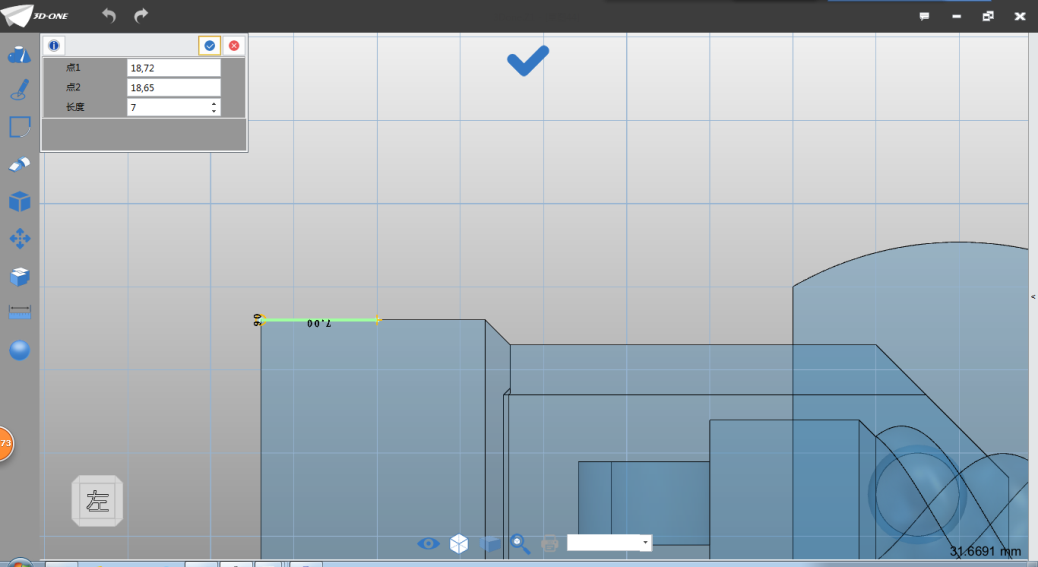

      12、點1輸入坐標（18,72），點2輸入（18,65）長度設為7，如下圖：

      13、繼續繪制直線，點擊直線命令，點1輸入（18,72），點2輸入（26.72），長度輸入8，如下圖：

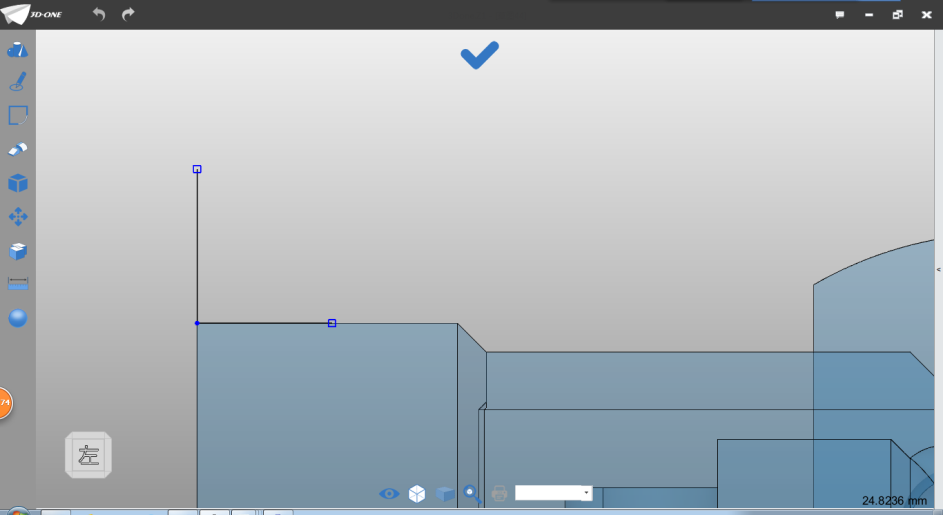

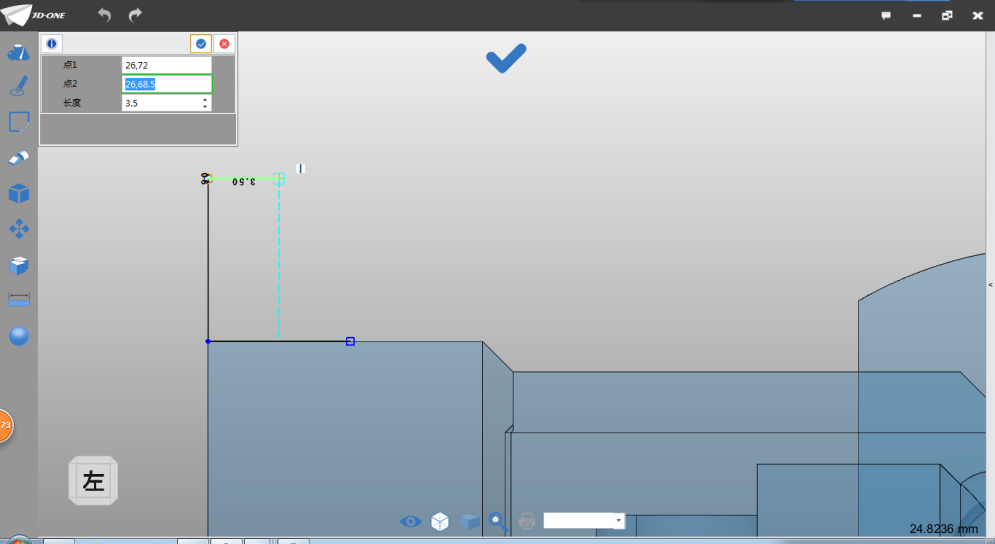

      14、繪制直線，點1輸入坐標（26.72），點2輸入坐標（26,68.5），長度輸入3.5，如下圖：

      15、繪制直線，連接兩端口，將草圖封閉，如下圖：

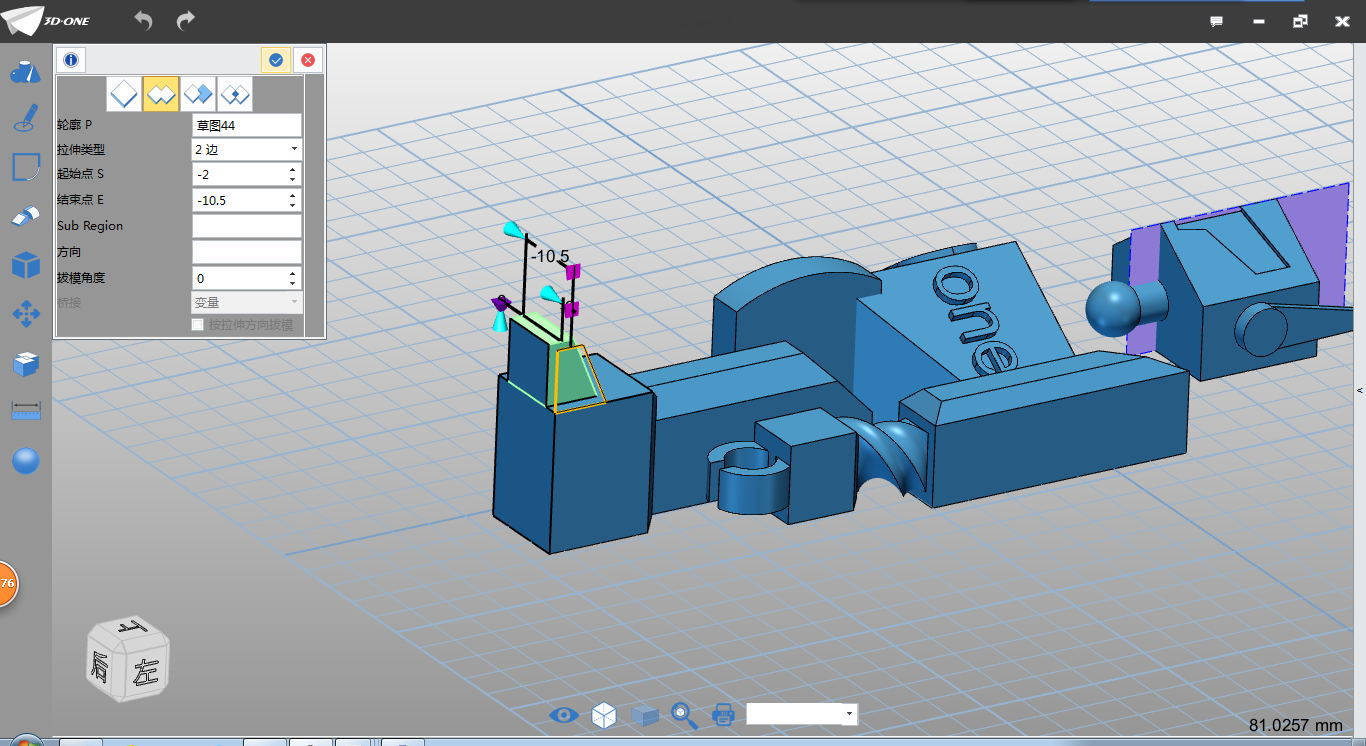

      16、選擇拉伸命令，輪廓選擇上步驟繪制草圖，拉伸類型選擇2邊，起始點設為-2，結束點設為-11，布爾運算設為加運算，如下圖：

      點擊確定，完成拉伸。

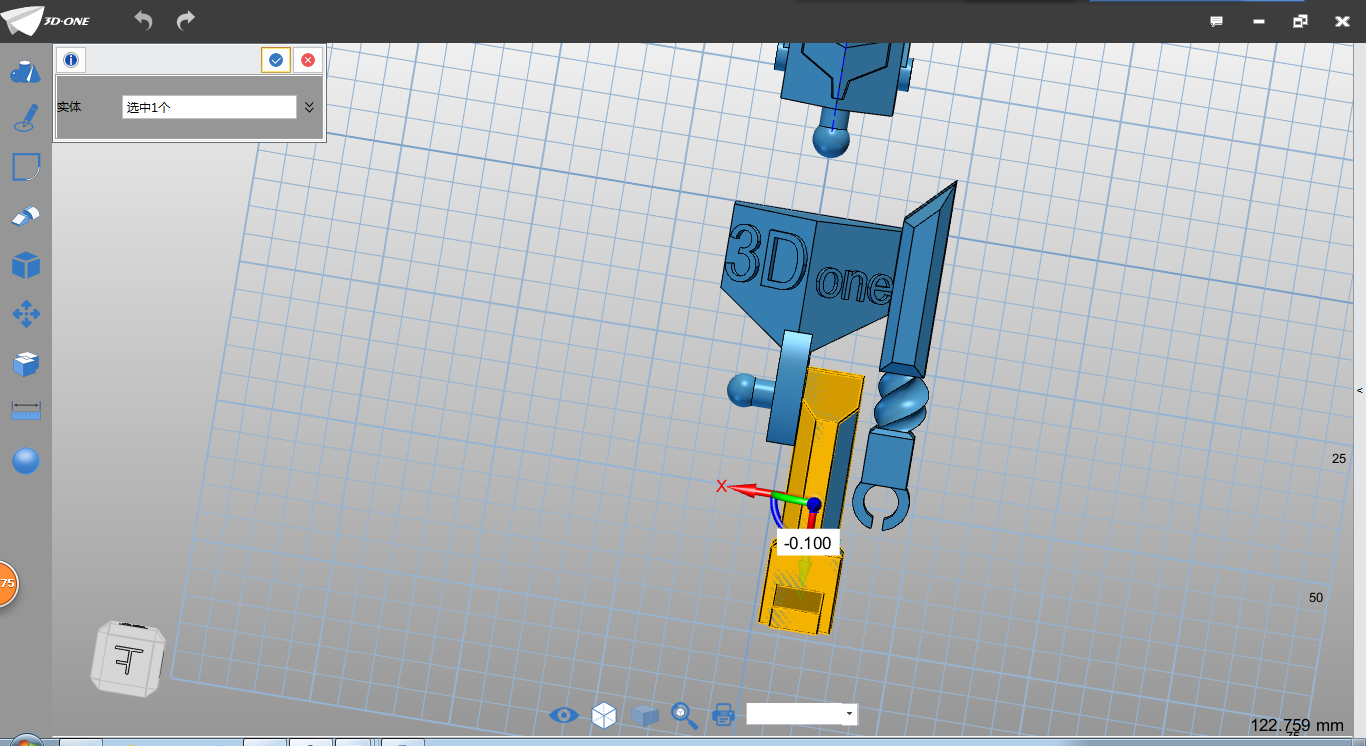

      17、選擇移動命令，選擇腿部造型，點擊工作區坐標軸的X軸（紅色），在彈出的對話框中輸入-0.1，點擊確定，完成移動，如下圖：

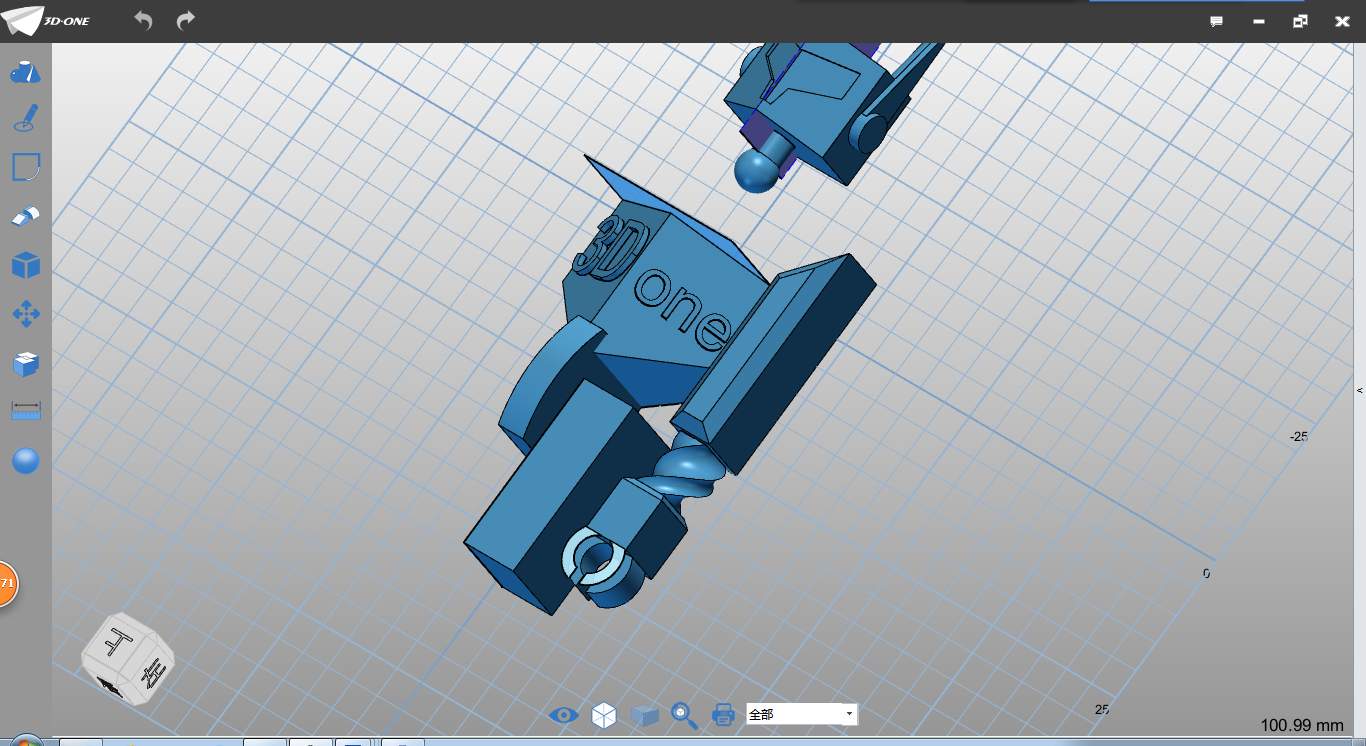

      完成腿部繪制。

        創意機器人的第四部分手臂已繪制完成，請繼續關注第五部分：《3DOne三維創意設計課程：繪制趣味機器人5（最后整合實體篇）》。
